drylin® ZLW – Módulo acionado por correia dentada – Montagem

O módulo linear drylin® ZLW pode ser fixado de muitas formas diferentes (elementos de fixação e porcas de corrediça incluídas na entrega):

A posição de instalação do eixo é opcional. A instalação suspensa é a melhor opção para evitar a acumulação de sujidade.

1. Elementos de fixação

Os elementos de fixação proporcionam uma opção de fixação fácil do eixo, por exemplo, em perfis de alumínio; número de encomenda 75.40.

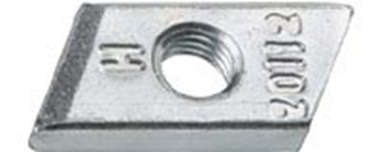

2. Porcas de corrediça

As porcas de corrediça permitem a instalação em 3 lados (1040: esquerda, direita, em baixo) ou 2 lados (0630: esquerda, direita), bem com a fixação de sensores e sensores de proximidade para o posicionamento.

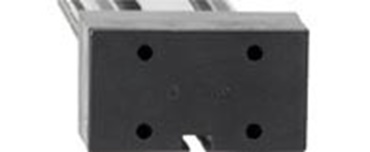

3. Ligação com parafuso

Ligação dianteira com parafuso: nos suportes das ponteiras do veio extremos situam-se furos roscados para parafusos inseridos individualmente.
Parte integral do fornecimento
Parte integral do fornecimento
Parafusos: 4 x M6/M4

Indicações de instalação:

A posição mecânica extrema não deve, em caso algum, ser utilizada como batente mecânico. Em ambos os lados deve ser previsto um espaçamento mínimo equivalente a uma rotação do veio de acionamento. A distância de segurança prevista em ambos os lados da carruagem pode ser reduzida, desde que se assegure que os alojamentos dos módulos de deflexão e acionamento não colidem com as peças mecânicas.
Os técnicos da igus® terão todo o gosto em fornecer mais informações relativas à fixação e ligação dos módulos acionados por correia dentada: tel. 226109000

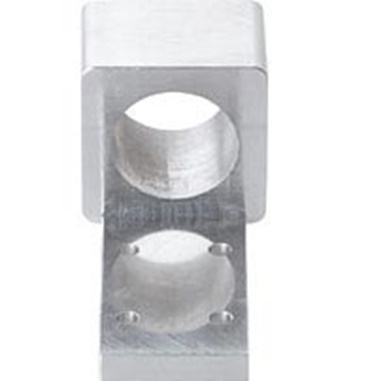

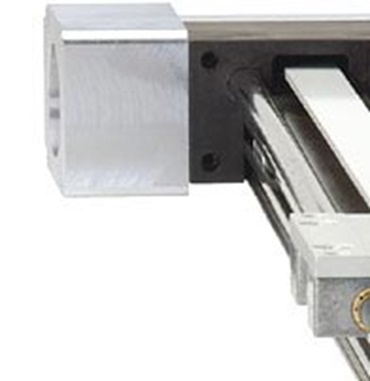

Flange de motor

A flange de motor pode ser fixa no suporte da ponteira do veio extremo com quatro parafusos. Estão disponíveis diferentes tipos de flange de motor.

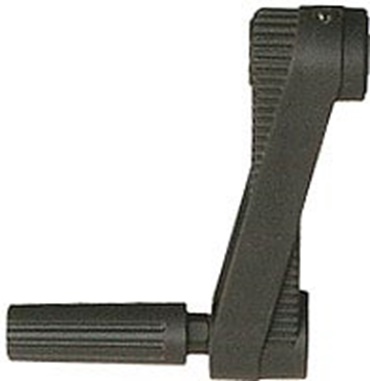

O módulo acionado por correia dentada drylin® ZLW também está disponível com manípulo, mediante pedido.

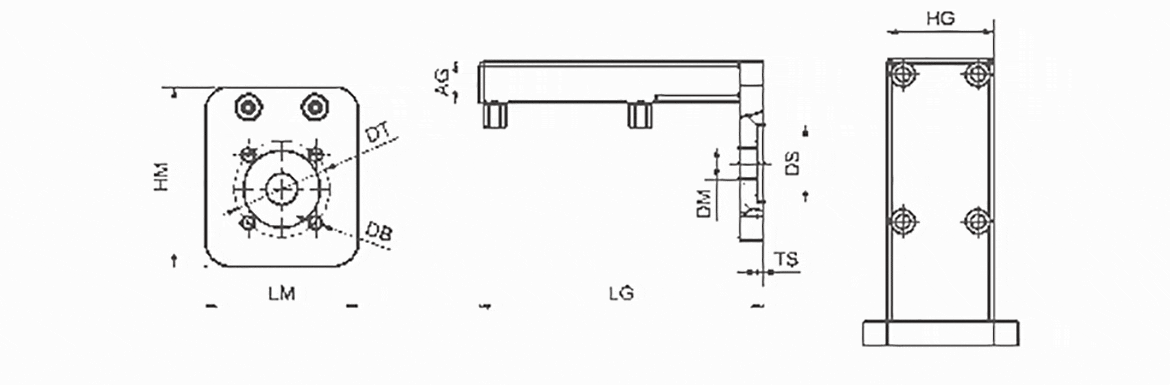

drylin® ZLW
Art. n.º Para módulos lineares Tipo de motor Material
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0630-NEMA17-S ZLW-0630 NEMA17 Alumínio anodizado claro 78,85 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1040-NEMA17-S ZLW-1040 NEMA17 Alumínio anodizado claro 90,98 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-2260-NEMA23-S ZLW-1040 NEMA23/23XL Alumínio anodizado claro 127,29 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1660-NEMA34-S ZLW-1660 NEMA34 Alumínio anodizado, preto 115,52 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0630-DC0310 78,85 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1040-DC0310 90,98 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1040-DC0350 90,98 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-2040-DC0260 97,92 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-3648-DC0350 101,06 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-3648-DC0350-L 162,32 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0412-DC0260-M 89,62 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0412-DC0310-M 89,62 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0412-NEMA11-M 89,62 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0412-NEMA17-M 89,62 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0415-DC0310-M 92,72 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0415-DC0350-M 92,72 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0415-NEMA17-M 92,72 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0415-NEMA23-M 92,72 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0630-DC0260 78,85 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0630-DC0350 78,85 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0630-DC0420 95,85 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0630-OD-DC0260 78,85 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0630-OD-DC0310 95,21 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0630-OD-DC0350 95,21 EUR Adicionar ao carrinho de compras
Prazo de entrega a pedido MF-0630-OD-DC0420 112,21 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0630-OD-NEMA17-S 95,21 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0630-OD-NEMA23-S 95,21 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0660-DC0260 95,85 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0660-DC0310 95,85 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0660-DC0350 95,85 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0660-NEMA17-S 95,85 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0660-NEMA23-S 95,85 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-10120-NEMA23-S 93,09 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1040-DC0260 90,98 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1040-DC0420 108,00 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1040-GEAR60 90,98 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1040-OD-DC0260 107,34 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1040-OD-DC0310 107,34 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1040-OD-DC0350 107,34 EUR Adicionar ao carrinho de compras
Prazo de entrega a pedido MF-1040-OD-DC0420 124,34 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1040-OD-GEAR60 107,34 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1040-OD-NEMA17-S 107,34 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1040-OD-NEMA23-S 107,34 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1123-NEMA17-AL 45,21 EUR Adicionar ao carrinho de compras
Prazo de entrega a pedido MF-1123-NEMA23-AL 87,75 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1660-DC0350 115,52 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1660-DC0420 134,22 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1660-GEAR60 115,52 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1660-NEMA23-S 115,52 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1660-OD-DC0420 140,04 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1660-OD-GEAR60 140,04 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1660-OD-NEMA23-S 140,04 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1660-OD-NEMA34-S 140,04 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-20120-DC0420-S 372,83 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-20120-GEAR60-S 93,09 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-20120-GEAR60-S-ES 349,94 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-20120-NEMA34-S 93,09 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-2040-DC0420 40,48 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-2040-GEAR60 97,92 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-2530-NEMA23-S 97,92 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-3648-DC0310 101,06 EUR Adicionar ao carrinho de compras
Prazo de entrega a pedido MF-3648-DC0350XL 162,32 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-3648-GEAR60 67,51 EUR Adicionar ao carrinho de compras
Saída a partir de 3 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1123-NEMA17 SAW-0630 NEMA17 Polímero de elevada resistência, preto 45,21 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-2040-NEMA23-S 97,92 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-3648-NEMA23 101,06 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-3648-NEMA34 112,35 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-3648-NEMA34-XL 162,32 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1123-DC0310 59,60 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-2040-DC0310 97,92 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-2040-DC0350 97,92 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-2040-NEMA17 97,92 EUR Adicionar ao carrinho de compras
Saída a partir de 3 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-1040-NEMA34-L ZLW-1040 NEMA34 Alumínio anodizado claro 95,54 EUR Adicionar ao carrinho de compras
Saída a partir de 3 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias MF-0630-NEMA23-S ZLW-0630 NEMA23/23XL Alumínio anodizado claro 78,85 EUR Adicionar ao carrinho de compras
Mais sobre a peça selecionada:
3D-CAD 3D-CAD
Pedir amostra Pedir amostra
PDF PDF
Solicitação de cotação Solicitação de cotação
myCatalog myCatalog

Terminal de fixação para módulos acionados por correia dentada drylin® ZLW

Estão disponíveis novos terminais para a fixação de módulos acionados por correia dentada drylin® ZLW com perfis de alumínio.
Terminal de fixação para módulos acionados por correia dentada drylin® ZLW
