Visão geral dos tipos de roda dentada

Rodas roda

dentada com dentes retos A roda de dentes retos com dentes retos , também conhecida como roda dentada cilíndrica , é a mais comum das rodas dentadas. O dentado assenta na circunferência do disco cilíndrico. Para que uma combinação resulte numa roda de dentes retos, os eixos da roda de dentes retos têm de ser paralelos à homóloga.

São possíveis os seguintes perfis de

• engrenagens: Engrenagens axialmente paralelas
• Engrenagens helicoidais
• Engrenagens
• curvas Engrenagens helicoidais duplas: engrenagens encastradas e em espiral

Cremalheira

A cremalheira é um elemento de uma máquina linear com serrilhado. A folga na inversão é limitada pelo comprimento da cremalheira, razão pela qual ocorre normalmente um movimento de vaivém quando é utilizada uma cremalheira . Juntamente com uma roda de dentes retos, a combinação é chamada de roda dentada.

Podem ser alinhadas várias roda dentada para formar um guia dentado ou uma roda dentada .

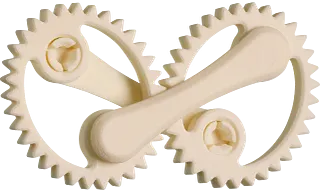

roda dentada elíptica

Uma roda dentada elíptica consiste em rodas não circulares e apresenta uma relação de transmissão ímpar. Enquanto as roda dentada são geralmente compostas por rodas dentadas redondas, uma roda dentada elíptica é, como mencionado, uma roda dentada não circular . Quando uma roda roda dentada normal gira, a roda ligada gira uniformemente. Com rodas dentadas elípticas, as rodas dentadas ligadas têm de ser idênticas umas às outras para que a distância do centro constante seja tida em conta. Se uma roda dentada elíptica for combinada com uma roda de dentes retos, uma roda dentada tem de ser montada num eixos oscilante móvel ou passar por cima de uma calha ou correia dentada que liga as duas rodas dentadas.

Exemplos de utilização de

• sistemas de transmissão para
• máquinas de tecer bicicletas

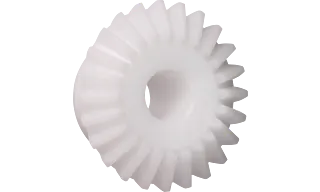

roda dentada cónicas
Os eixos das engrenagens cónicas estão normalmente num ângulo de 90° entre si e intercetam-se. As dicas de duas engrenagens cónicas acopladas juntam-se. A superfície lateral dentado assenta num cone blindado e os dentes correm normalmente a direito até à linha de superfície. Nas rodas dentadas hipoides, estes são curvos, enquanto a altura dos dentes corresponde geralmente a um perfil .

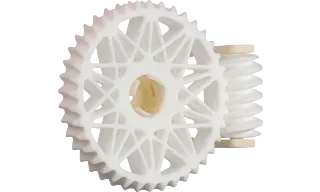

Rodas sem-fim

Uma engrenagens helicoidais -fim consiste num parafuso sem-fim, que é helicoidal, e de uma engrenagem helicoidal. Os dentes da sem-fim são semelhantes a uma rosca, ao ser que os dentes enrolam-se à volta do cilindro como um parafuso. Uma volta corresponde a um dente. No caso mais simples, a engrenagem helicoidal roda de

dentes retos de dentes retos. Devido às linhas a serem alcançadas, os flancos dos dentes da engrenagem helicoidal -fim são ocos para que não haja apenas um ponto de contacto. As engrenagens helicoidais -fim apresentam uma relação de transmissão relativamente elevada, ao ser

também a roda dentada mais silenciosa. Uma modificação possível é o sem-fim glóbico, que é adaptado à forma redonda da engrenagem helicoidal. Neste caso, o cilindro é reto e não cilíndrico.
