  3. Sistema de guia linear de baixo perfil NK-22-17-40

drylin® N – Sistema de guia linear de baixo perfil NK-22-17-40

Sistema de guiamento de baixo perfil drylin® N

N.º de encomenda Comprimentos máx. da guia a C4 A3 C5=C6 h h1 K1* ly lz Peso da guia Preço/m
  [L máx.]       mín. max.       [mm2] [mm2] [g/m]
Saída a partir de 2 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias NS-01-17 2000 17 60 0 20 20/49,5 5,5 0,9 M3 1700 120 150 25,28 EUR Adicionar ao carrinho de compras
Saída a partir de 2 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias NS-01-17-AR 2000 17 60 0 20 20/49,5 5,5 0,9 M3 1700 120 150 29,08 EUR Adicionar ao carrinho de compras
Saída a partir de 10 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias NS-01-17-UNGEBOHRT 2000 17 60 0 20 5,5 0,9 M3 1700 120 150 22,63 EUR Adicionar ao carrinho de compras
Mais sobre a peça selecionada:
3D-CAD 3D-CAD
Pedir amostra Pedir amostra
PDF PDF
Solicitação de cotação Solicitação de cotação
myCatalog myCatalog

Se desejar guias sem furos, indique "Sem furos" na nota.
* para parafuso cilíndrico com cabeça baixa

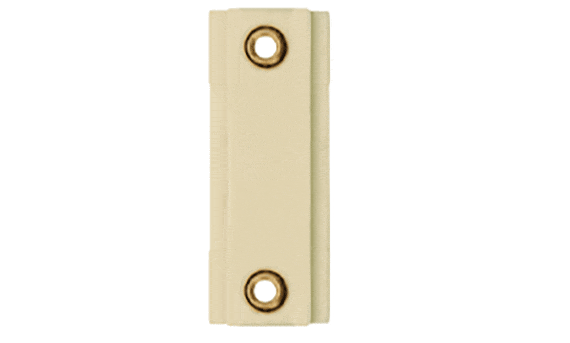

Sistema de guia linear de baixo perfil drylin® NK-02-17

N.º de encomenda Designação Peso da carruagem
    [g]
Saída a partir de 2 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias NW-22-17-40 Patins duplo com orifício roscado 2,6 6,32 EUR Adicionar ao carrinho de compras
Saída a partir de 2 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias NW-22-17-40-LLY Patins duplo com patins flutuante de orifício roscado direção y 2,6 6,32 EUR Adicionar ao carrinho de compras
Saída a partir de 2 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias NW-22-17-40-LLYZ Patins duplo com patins flutuante de orifício roscado direção y e z 2,6 6,32 EUR Adicionar ao carrinho de compras
Saída a partir de 2 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias NW-22-17-40-LLZ Patins duplo com patins flutuante de orifício roscado direção y 2,6 6,32 EUR Adicionar ao carrinho de compras
Mais sobre a peça selecionada:
3D-CAD 3D-CAD
Pedir amostra Pedir amostra
PDF PDF
Solicitação de cotação Solicitação de cotação
myCatalog myCatalog

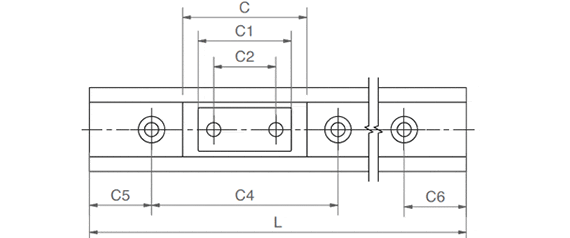

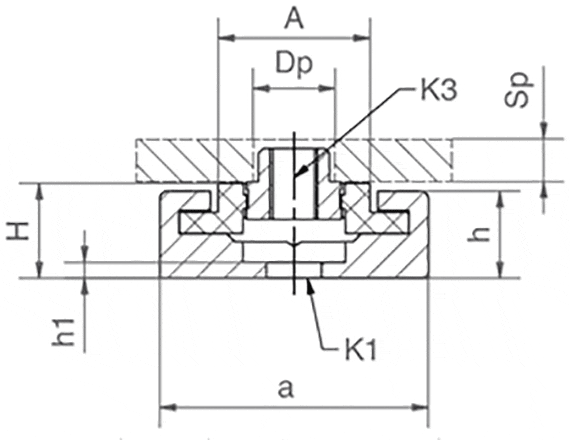

Dimensões [mm] – carruagens

Art. n.º H A C C1 C2 A2 H2 K2 K3 K4 Sp mín. Dp Ø mín. Peso
  ±0,35                       [g/m]
Saída a partir de 2 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias NW-22-17-40 6 9,6 40 40 28 0 0 M3 2,5 5 2,6
Saída a partir de 2 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias NW-22-17-40-LLY 6 9,6 40 40 28 0 0 M3 2,5 5 2,6
Saída a partir de 2 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias NW-22-17-40-LLYZ 6 9,6 40 40 28 0 0 M3 2,5 5 2,6
Saída a partir de 2 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias NW-22-17-40-LLZ 6 9,6 40 40 28 0 0 M3 2,5 5 2,6
Mais sobre a peça selecionada:
3D-CAD 3D-CAD
Pedir amostra Pedir amostra
PDF PDF
Solicitação de cotação Solicitação de cotação
myCatalog myCatalog

Encomendar um sistema completo

Configuração em apenas alguns passos:

1. Seleção do número de carruagens
2. Seleção do tipo de carruagem
3. Indicação do comprimento da guia em mm
4. Seleção das opções de carruagem
5. Seleção das opções de guia.

Dica:

Pode encontrar informações detalhadas nos desenhos abaixo e também nas páginas mencionadas abaixo. Nas regras de projeto pode encontrar especificações precisas relativamente às opções de elementos deslizantes

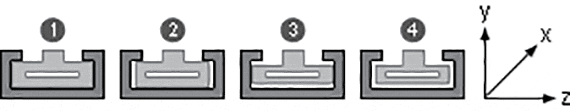

1

Sem casquilho flutuante

2

Elemento deslizante flutuante na direção z

3

Elemento deslizante flutuante na direção y

4

Casquilho flutuante na direção yz

drylin® NK – conjunto completo

Passo 1

Introduza o número pretendido de carruagens.

technical drawing
N.º de carruagens:
Continuar
drylin® N – Dados técnicos
drylin® N – Regras de projeto

Capacidade de carga estática e momentos de inércia de uma área

A = Furo Ø mín. 5 mm
B = Profundidade para aperto de parafuso
C = Para parafusos de máquinas M3
DIN 7984/DIN 6912/DIN 84
EN ISO 1707
Saída a partir de 2 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias
Saída a partir de 10 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias
