Módulo linear miniatura drylin® SLN-27-03/SLN-27-04/SLN-27-05

Peças individuais em alumínio e plástico

Totalmente isenta de lubrificação

Fuso com suporte para casquilho deslizante

Design compacto

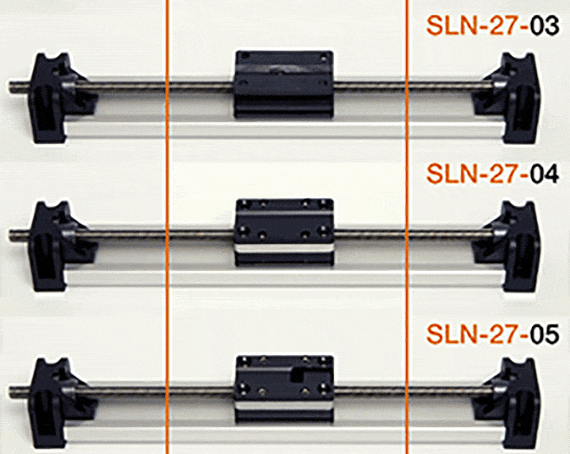

Módulo linear miniatura
SLN-27-03 Modelo inicial com carruagem básica em polímero da igus®econ Serie
SLN-27-04 Carruagem com definição manual da folga e da altura

SLN-27-05 Carruagem com curvatura axial (pré-carga) e definição manual da folga e da altura

Acessórios disponíveis
Passo M5x0,8 (0008) ou rosca de passo rápido Sg 5x5 (0050)

Áreas de aplicação: Movimento de avanço leve, ajuste de sensores, tarefas de manipulação simples na engenharia de equipamentos e tecnologia laboratorial.

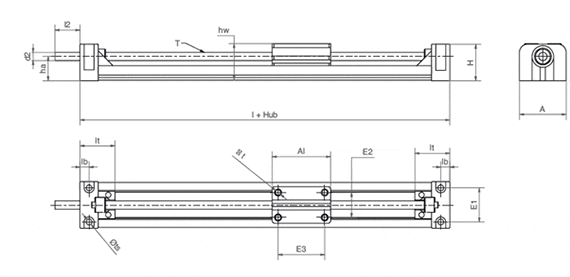

Desenho de módulo linear miniatura

Gama de produtos:

Dados técnicos

Número de encomenda Comprimento
máx. do curso		 Peso adicional
(por 100 mm)		 Capacidade de
carga estát. máx.		 Velocidade
máx.		 Binário de
acionamento máx.
    [g] [g] axial [N] radial [N] [rpm] [Nm]
Saída a partir de 3 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias SLN-27-03-0008 250 50 40 10 40 100 0,1 65,33 EUR Adicionar ao carrinho de compras
Prazo de entrega a pedido SLN-27-03-0025 250 50 40 10 40 100 0,1 71,46 EUR Adicionar ao carrinho de compras
Prazo de entrega a pedido SLN-27-03-0051 250 50 40 10 40 100 0,2 71,76 EUR Adicionar ao carrinho de compras
Prazo de entrega a pedido SLN-27-03-0127 250 50 40 10 40 100 0,3 72,05 EUR Adicionar ao carrinho de compras
Prazo de entrega a pedido SLN-27-03-0254 250 50 40 10 40 100 0,4 72,05 EUR Adicionar ao carrinho de compras
Mais sobre a peça selecionada:
3D-CAD 3D-CAD
Pedir amostra Pedir amostra
PDF PDF
Solicitação de cotação Solicitação de cotação
myCatalog myCatalog

Dimensões [mm]

Número de encomenda A Al H E1 E2 E3 l hw lt lb ts tg T d2 l2 ha
  ±0,2 -0,1 ±0,2 ±0,15 ±0,15 ±0,15   ±0,2 ±0,2
Saída a partir de 3 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias SLN-27-03-0008 28 35 22 20,5 15 28 77 22 21 5,5 3,5 3,2 M5 5 15 14,5 65,33 EUR Adicionar ao carrinho de compras
Prazo de entrega a pedido SLN-27-03-0025 28 35 22 20,5 15 28 77 22 21 5,5 3,5 3,2 6,35x2,54 6,35 15 14,5 71,46 EUR Adicionar ao carrinho de compras
Prazo de entrega a pedido SLN-27-03-0051 28 35 22 20,5 15 28 77 22 21 5,5 3,5 3,2 6,35x5,07 6,35 15 14,5 71,76 EUR Adicionar ao carrinho de compras
Prazo de entrega a pedido SLN-27-03-0127 28 35 22 20,5 15 28 77 22 21 5,5 3,5 3,2 6,35x12,7 6,35 15 14,5 72,05 EUR Adicionar ao carrinho de compras
Prazo de entrega a pedido SLN-27-03-0254 28 35 22 20,5 15 28 77 22 21 5,5 3,5 3,2 6,35x25,4 6,35 15 14,5 72,05 EUR Adicionar ao carrinho de compras
Mais sobre a peça selecionada:
3D-CAD 3D-CAD
Pedir amostra Pedir amostra
PDF PDF
Solicitação de cotação Solicitação de cotação
myCatalog myCatalog
