iglidur® PRT - Propriedades

Tipo 01 PRT-…

Propriedades Unidade -01-20 -01-30 -01-50 -01-60
Peso kg 0,2 0,4 1,0 1,1
Carga axial máx., estát. N 15.000 27.000 40.000 50.000
Carga axial máx., din. N 4.000 7.000 10.000 15.000
Carga radial máx., estát. N 2.300 5.000 8.000 10.000
Carga radial máx., din. N 600 1.500 2.500 3.000
Velocidade de rotação a seco 1/min 300 250 200 200
Movimento fletor máx. permitido Nm 100 200 600 800
Propriedades Unidade -01-100 -01-150 -01-200 -01-300
Peso kg 1,3 2,2 3,2 7,6
Carga axial máx., estát. N 55.000 80.000 100.000 150.000
Carga axial máx., din. N 16.000 25.000 30.000 90.000
Carga radial máx., estát. N 16.000 25.000 35.000 45.000
Carga radial máx., din. N 5.000 8.000 10.000 27.000
Velocidade de rotação a seco 1/min 150 100 80 50
Movimento fletor máx. permitido Nm 1.500 2.000 3.800 5.000


Tipo 02 PRT-…
Propriedades Unidade -02-20-AL -02-20-LC -02-20-P
Peso g 105 87 72
Carga axial máx., estát. N 13.000 13.000 13.000
Carga axial máx., din. N 4.000 4.000 4.000
Carga radial máx., estát. N 2.000 2.000 2.000
Carga radial máx., din. N 500 500 500
Velocidade de rotação a seco 1/min 250 250 250
Movimento fletor máx. permitido Nm 60 40 40

Propriedades Unidade -02-30-AL -02-30-LC -02-30-P
Peso g 200 165 140
Carga axial máx., estát. N 25.000 25.000 25.000
Carga axial máx., din. N 7.000 7.000 7.000
Carga radial máx., estát. N 2.500 2.500 2.500
Carga radial máx., din. N 700 700 700
Velocidade de rotação a seco 1/min 200 180 180
Movimento fletor máx. permitido Nm 100 50 50

Propriedades Unidade -02-50-AL -02-50-LC -02-50-P -02-60-AL
Peso g 440 380 320 700
Carga axial máx., estát. N 35.000 35.000 35.000

45.000

Carga axial máx., din. N 9.000 9.000 9.000 12.000
Carga radial máx., estát. N 5.000 5.000 5.000 10.000
Carga radial máx., din. N 1.200 1.200 1.200 2.800
Velocidade de rotação a seco 1/min 120 120 120 50
Movimento fletor máx. permitido Nm 120 100 100 5000

Tipo 03 PRT-…

Propriedades Unidade -80
Peso kg 0,45
Carga axial, estática (direção da força de compressão) N 45.000
Carga axial, estática (direção da força de tração) N 5.000
Carga axial, dinâmica (direção da força de compressão) N 12.000
Carga axial, dinâmica (direção da força de tração) N 2.000
Carga radial, estática N 4.000
Carga radial, dinâmica N 1.000
Velocidade de rotação a seco 1/min 120
Movimento fletor máx. perm. Nm 120

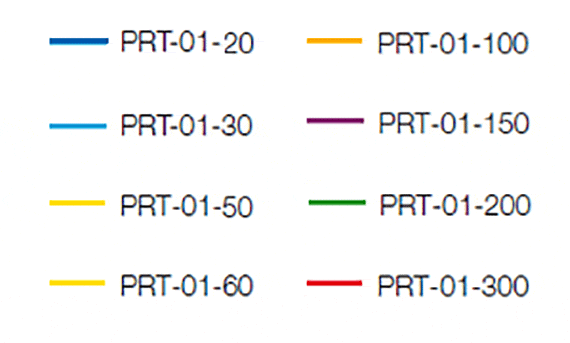

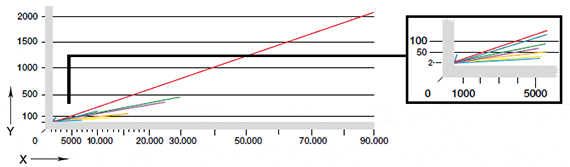

a Figura 01: binário de acionamento exigido versus carga aplicada

X= carga[N]
Y= binário [Nm]

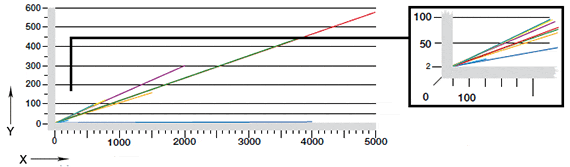

a Figura 02: binário de acionamento exigido versus momento da aplicação

X= momento [Nm]
Y= binário [Nm]

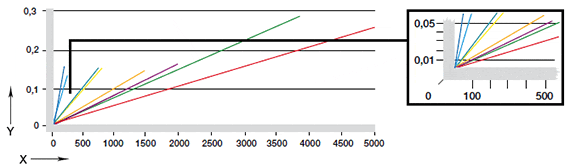

a Figura 03: desvio versus momento aplicado
X =momento [Nm]
Y=desvio[ ]
Todas as especificações assumem que o PRT é montado com parafusos de cabeça sextavada (classe de resistência 8,8) no diâmetro exterior de implantação dos furos do anel de fixação. Os anéis rotativos deslizantes são montados recorrendo a parafusos (classe de resistência 8,8) com uma profundidade mínima de rosca de 2 x d para cada furo do anel exterior.

PRT-01-20: M4, mín. de 6 parafusos PRT-01-30: M4, mín. de 8 parafusos PRT-01-60: M5, mín. de 10 parafusos PRT-01-100: M5, mín. de 12 parafusos PRT-01-200: M6, mín. de 12 parafusos

Todos os dados podem ser utilizados para montagem lateral e horizontal (incluindo em instalação suspensa).

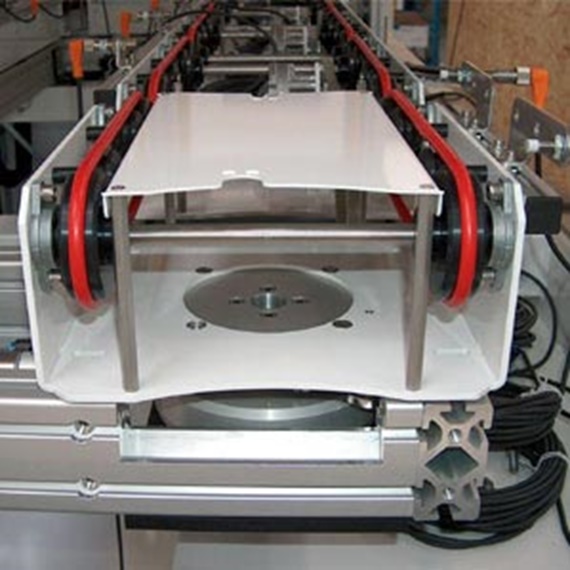

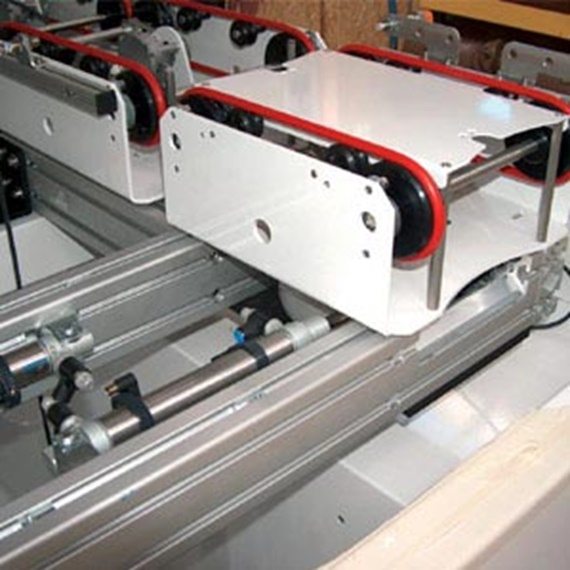

Sistema de movimentação para Carro/Caixa de Semicondutores.
Semicondutores. O sistema completo é adequado para o uso em salas limpas, sem lubrificação e manutenção.
