Módulos lineares com acionamento por correia dentada

Visão geral dos eixos com correia dentada

Os módulos lineares drylin com acionamento por correia dentada são adequado para muitas tarefas de posicionamento e ajuste. A guia de perfil drylin W isenção de lubrificação atua como uma guia linear e uma correia dentada como o acionamento. O curso é individualmente selecionável. Graças ao design leve que utiliza polímero e alumínio, os módulos lineares acionados por

correia dentada da igus apresentam uma baixa inércia, ao ser altamente eficientes. Tanto em espaços confinados como em aplicações que requerem um elevado apoio de binário, a série de módulos lineares com acionamento por correia dentada é a solução certa, tanto como sistema individual como em sistemas de módulos lineares sistema de módulos lineares multiaxiais . Todos os módulos acionados por correia dentada drylin® podem ser encomendados prontos a ligar com motores DC e de passo drylin® . Nesta página encontrará várias versões dos nossos módulos acionados por correia dentada . Se não conseguir encontrar o cabo adequado, os nossos especialistas terão todo gosto-o em ajudá-lo.

O que encontrará nesta página:

▶ Visão geral dos nossos módulos acionados por correia dentada ▶ Vantagens dos módulos acionados por correia dentada

▶ Estrutura de um módulo acionado por módulos lineares de correia dentada

▶ Configurador gratuito
▶ Exemplos de aplicação com módulos lineares acionados por correia dentada
▶ Amostra gratuita e manual técnico

Visão geral dos nossos módulos lineares

acionados por correia correia dentada Aqui encontrará uma visão geral da nossa gama de módulos lineares acionados por correia dentado . Quer seja com um sistema inverso, compacto ou como um sistema modular - aqui encontrará o módulo módulo linear certo.

Estrutura compacta

Módulos acionados por correia dentada com desenho compacto

Realizam muitas tarefas de
posicionamento Possibilidade de ligação do motor
Alturas de instalação de baixo perfil

Mais informações sobre o desenho compacto

Posicionamento inverso

Ajuste rápido direita/esquerda
Compacto com guia guia dupla de baixo perfil drylin W
Com flange angular

Mais informações sobre os módulos lineares inversos

Gama para aplicações industriais específicas

Módulos acionados por correia dentada da igus para aplicações industriais específicas

Para aplicações até -30 °C (LT)
Para utilização subaquática (UW)
Para o contacto com salpicos de água (SW)

Mais informações sobre a série para aplicações industriais específicas

Sistema modular aberto

Leque
variável de veio mm Leve com versão em
alumínio Versão em aço inoxidável resistente à corrosão

Mais informações sobre os nossos módulos

Eixo móvel

Módulo linear com acionamento por correia dentada

Unidade de acionamento permanentemente instalada
carga axial: 50N de
baixo peso

Comprar módulo linear ZAW-1040

Módulo acionado por correia eixos com motor

Comprimentos de curso predefinidos (300/500/1000 mm)
Funcionamento isento de manutenção e de lubrificação externa
montagem rápida

Comprar módulo elétrico acionado por correia dentada

Módulo linear de baixo perfil ZLN-40

Desenho de baixo perfil, 27mm de altura
carga vertical a partir de 30N
Com motores de passo NEMA e motores de corrente contínua EC/BLDC

Comprar módulo eixo linear plano ZLN-40

Módulos lineares acionados por módulos lineares de correia dentada dupla ZLWT

Módulo acionado por módulos lineares de correia dentada drylin® 1080

Módulo linear acionado por módulos lineares de correia dentada tandem compacto com duas correias dentado numa só unidade,
pronto a ligar com motor e sistema de
controlo com casquilhos de substituição drylin® W

Comprar módulo linear acionado por módulos lineares de correia dentada tandem

Módulo módulos lineares de correia dentada Econ

Funcionamento silencioso e design de baixo perfil
Correias dentadas com mola de pré-carga
perfil de alumínio anodizado resistente
à torção Cargas até 20N

Comprar módulo módulos lineares de correia dentada econ

Vantagens dos módulos lineares acionados por

correia dentada procura-se um eixos para velocidades elevadas e movimentos dinâmicos, os módulos lineares acionados por correia dentada são muitas vezes a primeira escolha. Aqui pode ver as vantagens do acionamento linear com a ajuda de uma correia dentada em comparação com outros sistemas:

100% isentas de lubrificação

Funcionamento silencioso

Estrutura fina

Utilização subaquática

Especificamente para funcionamento contínuo

Económicos

Estrutura de um módulo acionado por módulos lineares de correia dentada

Um módulo acionado por módulos lineares de correia dentada é um sistema versátil que é utilizado em várias aplicações.Aqui encontrará todos os elementos chave que constituem a estrutura de um módulo acionado por módulos lineares de correia dentada.

Secção transversal de um módulo acionado por correia dentada da igus

1. Suportes das extremidades com rolamento de esferas
A deflexão é um peça crucial do módulo acionado por módulos lineares de correia dentada. Este permite a mudança de direção da correia dentada e assegura um movimento com baixo atrito. Os rolamentos de esferas rígidos têm uma baixa resistência ao movimento e uma elevada capacidade de carga .

2. guia linear isenta de lubrificação com casquilhos deslizantes em polímero
A guia linear é responsável pelo guiamento preciso da carruagem ao longo do eixos. Aqui são utilizados casquilhos deslizantes em polímero isentos de lubrificação. Estes casquilhos são isento de manutenção, silencioso e resistentes à contaminação. Asseguram um movimento com baixo atrito e uma elevada precisão no posicionamento.

3. Mesa
A carruagem é o elemento móvel do módulo acionado por módulos lineares de correia dentada. Desliza ao longo da guia linear e suporta a carga. Ao depender da aplicação, as carruagens podem ser selecionadas em tamanhos diferentes e designs.

4. Correia dentada de poliuretano (PU) ou neopreno
A correia dentada correia dentada transmite o movimento do motor para a carruagem. As correias dentado de poliuretano (PU) e neopreno são materiais particularmente adequados para este fim. As correias dentado de PU oferecem uma elevada força de força de tração, baixo alongamento e são resistentes a óleos e químicos. As correias dentado de neopreno são resistentes à temperatura e adequado para aplicações com temperaturas médias.

5. Guia de guia
A guia de guia constitui a estrutura básica do módulo acionado por módulos lineares de correia dentada . Baseia-se na nossa comprovada sistemas lineares drylin® W . Graças ao material, a guia é guia , rígida e resistente à corrosão.

Módulos lineares sistemas

de acionamento por correia dentada personalizados de acordo com os seus

requisitos Com o configurador online para sistemas de sistemas de acionamento, pode inserir os seus requisitos e receber acionamentos lineares com acionamento por fuso, correia dentada ou acionamento por cremalheira e pinhão, que pode configurar de acordo com as suas necessidades. Também pode encomendar diretamente motores, controladores para motores e outros acessórios para os seus acionamentos

lineares. Configuração rápida e fácil
Acessórios opcionais
lista de peças detalhada
Entrega rápida*

Ir para o configurador dos motores*Também pode encontrar atuadores lineares pré-configurados na nossa loja online.

Exemplos de aplicação com acionamentos por correia dentada

Exemplo de aplicação da sistemas de acionamento Remotion

Robôs offshore - Inspecção, limpeza e

reparação A Remotion é uma empresa norueguesa que fabrica robôs para o sector do petróleo e do gás offshore. Os robôs utilizam tecnologia magnética para realizar operações perigosas, como inspecções, limpeza e reparação de estruturas tanto abaixo como acima da linha de água. As nossas soluções de casquilho, lineares e de sistemas de acionamento isenção de lubrificação funcionam perfeitamente em conjunto para fornecer uma solução leve e robusto para utilização em ambientes com salpicos de água e subaquáticos.

Ir para a aplicação

Exemplo de aplicação de sistemas de acionamento

Impressora 3D para betão l Solução isenta de lubrificação para ambientes poeirentos

A utilização de cimento cria um elevado nível de carga de pó na impressora 3D de betão, que os produtos têm de suportar. Além disso, é necessária uma duração de vida o mais longa possível e uma manutenção rápida. As nossas soluções de casquilho e acionamentos lineares isenção de lubrificação garantem uma longa duração de duração de vida apesar da sujidade e contaminação.

Ir para a aplicação

Tecnologia de acionamento numa unidade de preparação de encomendas

Tecnologia de sistemas de acionamento elétrico num sistema de sistema de posicionamento automático

Ao contrário dos tradicionais sistemas de rolamento de esferas recirculantes, os casquilhos deslizantes lineares drylin® funcionam com elementos deslizamento . Esta visão geral apresenta as mais diversas áreas de aplicação dos acionamentos lineares isento de manutenção da gama de gama de produtos drylin® .

Ir para a aplicação

Mais exemplos de aplicação

Aqui encontrará mais exemplos de aplicações dos nossos clientes de todas as indústrias. Descubra as aplicações em que os módulos lineares da igus® já foram utilizados.

Ir para os exemplos de aplicação

Amostra gratuita e manual técnico

Amostra de fuso miniatura

Encomende já o seu módulo linear miniatura drylin® num prático estojo para óculos e veja a qualidade dos nossos produtos.

Pedir amostra

Descarregar o manual técnico

Manual técnico sobre os sistemas de acionamento

Mesa linear com eixos por acionamento por fuso ou correia dentada? Descubra quais os elementos de acionamento que valem a pena e quando.

Descarregar o manual técnico

Mais informações sobre módulos lineares acionados por correia dentada

É possível uma manutenção fácil e rápida?

Substitua o casquilho linear facilmente e poupe tempo

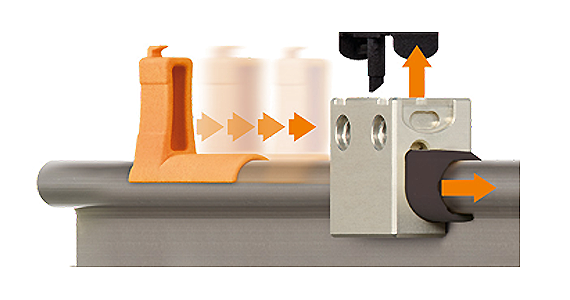

A inovadora chumaceira drylin W chumaceira facilita ainda mais a substituição do casquilho linear casquilho deslizante – sem grande trabalho de desmontagem para o seu sistema linear com acionamento por correia dentada . Com a ferramenta fornecida, o casquilho linear do casquilho deslizante pode ser substituído em segundos. Isto poupa tempo valioso e reduz os custos!

Manutenção direta e inteligente na guia
elemento deslizante resistente ao desgaste fabricado em guia J200

Comprar patim WJ200UMA

Que dados técnicos existem para os módulos lineares com acionamento por correia dentada ?

Dados técnicos: módulos lineares com acionamento por correia correia dentada

Material da correia dentada?
máx. comprimento
do curso? Peso sem curso?
Aqui encontrará respostas a questões técnicas importantes e uma visão geral de todos os dados

Ir para os dados técnicos

Motor elétrico para módulo acionado por módulos lineares de correia dentada

Que motores posso ligar módulos acionados por correia dentada ?

Automação com motores de passo, motores de corrente contínua e motores EC/BLDC
A igus oferece uma vasta gama de motores elétricos para mesas lineares e manuseamento industrial em geral. Utilizam motores de passo híbridos ou motores de corrente contínua em acionamentos por fuso, correia dentada ou cremalheira e pinhão. Os motores elétricos completam a gama de tecnologia de automação da igus. Assim, é possível configurar sistemas de manipulação completos em conjunto com módulos lineares acionados por correia dentada .

Mais informações sobre motores elétricos:

Binário de acionamento e carga

Módulo acionado por módulos linearesde correia dentada drylin® ZLW Aqui encontrará informações sobre o binário de acionamento e a carga dos módulos acionados por correia dentada ZLW.

drylin® ZLW – Binário de acionamento e carga
