drylin® – porcas trapezoidais – Instruções de montagem

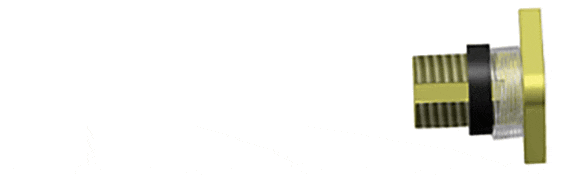

Porcas com flange

Um binário de aperto máximo de 2,5 Nm aplica-se a parafusos de montagem M6 em porcas com flange. Recomendamos a fixação dos parafusos de montagem com um terceiro meio (por ex., fixador de roscas líquido). Recomenda-se a utilização de placas metálicas montadas à pressão para binários de aperto mais elevados.

Porcas cilíndricas

O diâmetro exterior das porcas cilíndricas apresenta a tolerância h9. Por isso, recomendamos uma ligação efetiva, por ex., pela aplicação de ranhuras de chaveta para uma fixação segura. Em caso de forças reduzidas, a experiência prática demonstrou que as ligações com parafusos funcionam. Por princípio, não se recomenda a colagem das porcas. No entanto, se as porcas se destinarem à colagem, devem ser realizados testes adequados, em qualquer circunstância.
