Como é que a solução para cabo SCARA absorve as forças?

O e-rib dá robustez à mangueira corrugada Reforço da ligação final em ambas as extremidades do sistema

Solução para cabos SCARA Standard + material ESD

Sobre a solução para cabos SCARA em material standard

Sobre a solução para cabos SCARA em material ESD

Novos produtos da primavera de 2025

Desde a Primavera de 2025, também é possível produzir a solução de cabos SCARA em ESD. Contacte-nos se tiver quaisquer requisitos. Como se trata de um material especial, o preço é calculado individualmente, em função da quantidade.

Mais informações sobre a solução de cabos SCARA em ESD

Sistemas de calhas articuladas duráveis para robôs SCARA, com uma longa duração de vida.

A igus desenvolveu o e-rib para guiar os cabos de forma fiável com mangueiras corrugadas. Em combinação com os reforços em ambas as extremidades, da flecha da mangueira corrugada e das uniões rotativas, esta solução é ideal para aplicações SCARA de alta velocidade.

O e-rib é encaixado nos tubos corrugados de forma a estabilizá-lo, para que apenas se possa mover numa direção. Graças aos elementos de guiamento nas partes laterais, a mangueira corrugada tem um certo comprimento sem suporte. Na adaptação, o e-rib permite melhorar as aplicações existentes em apenas alguns passos. O e-rib é independente do fabricante da mangueira. Inicialmente, fornecemos esta solução numa largura nominal de 29 mm.

Comprar a solução para cabos SCARA

Configurar os robôs SCARA de forma rápida e fácil

Selecione o seu robô SCARA ao utilizar o menu ou a pesquisa rápida.

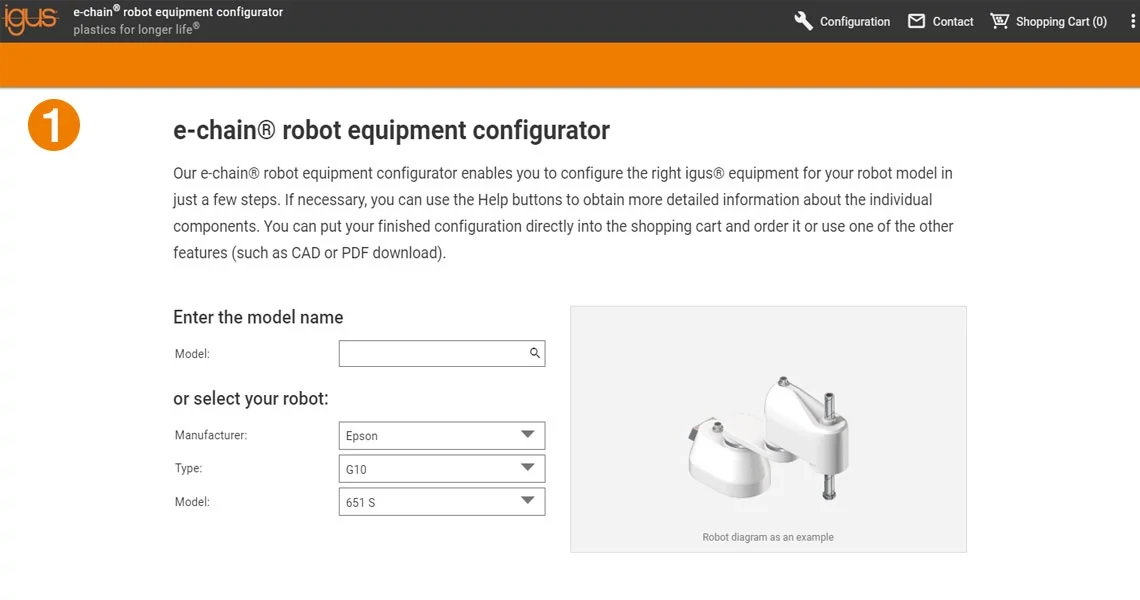

Configurador de soluções para cabo SCARA Passo 1

Ir para o configurador

Em seguida, defina o ponto fixo da sua aplicação.

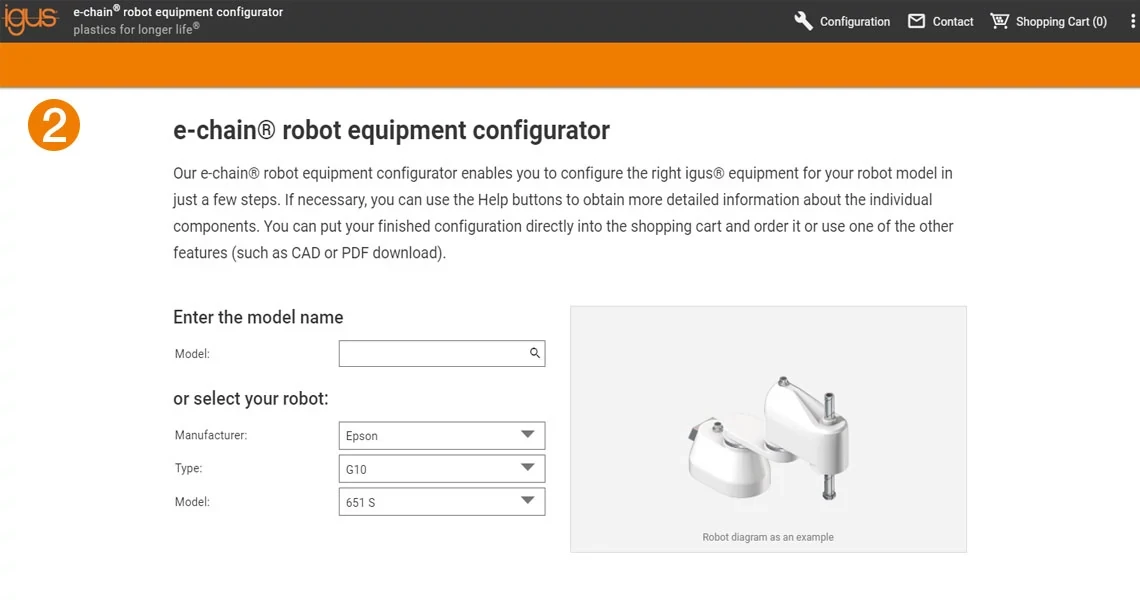

Passo 2 da configuração da solução para cabo SCARA

Podemos enviar-lhe uma vista detalhada e uma lista de peças que pode encomendar diretamente, ou pode simplesmente solicitar um orçamento.

Passo 3 da configuração da solução de cabo SCARA

Realidade aumentada para a solução de cabos SCARA

Utilize as capacidades da realidade aumentada e projete o robô SCARA EPSON T3 402S no seu futuro local de produção com a solução de cabo SCARA ou apenas no escritório, para tornar o planeamento ainda mais realista.

Basta ler o código QR e utilizar o modelo 3D ou o modelo de realidade aumentada (AR) com recursos a um tablet ou smartphone.

Realidade aumentada

A função de realidade aumentada pode ser utilizada para digitalizar o código QR com um telemóvel ou tablet. Não é necessária qualquer transferência adicional.

Código QR para a solução de cabo SCARA para dispositivos móveis

Versão 2D para computador

Clique no link para abrir a solução de cabo SCARA versão 2D para computador, que pode movimentar livremente.

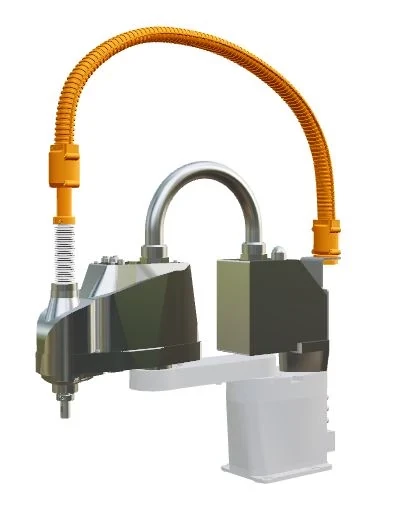

Solução para cabo SCARA de secretária 2D

Iniciar versão para computador 2D

Explicado em menos de 30 segundos

Matthias Meyer apresenta a solução de cabos SCARA

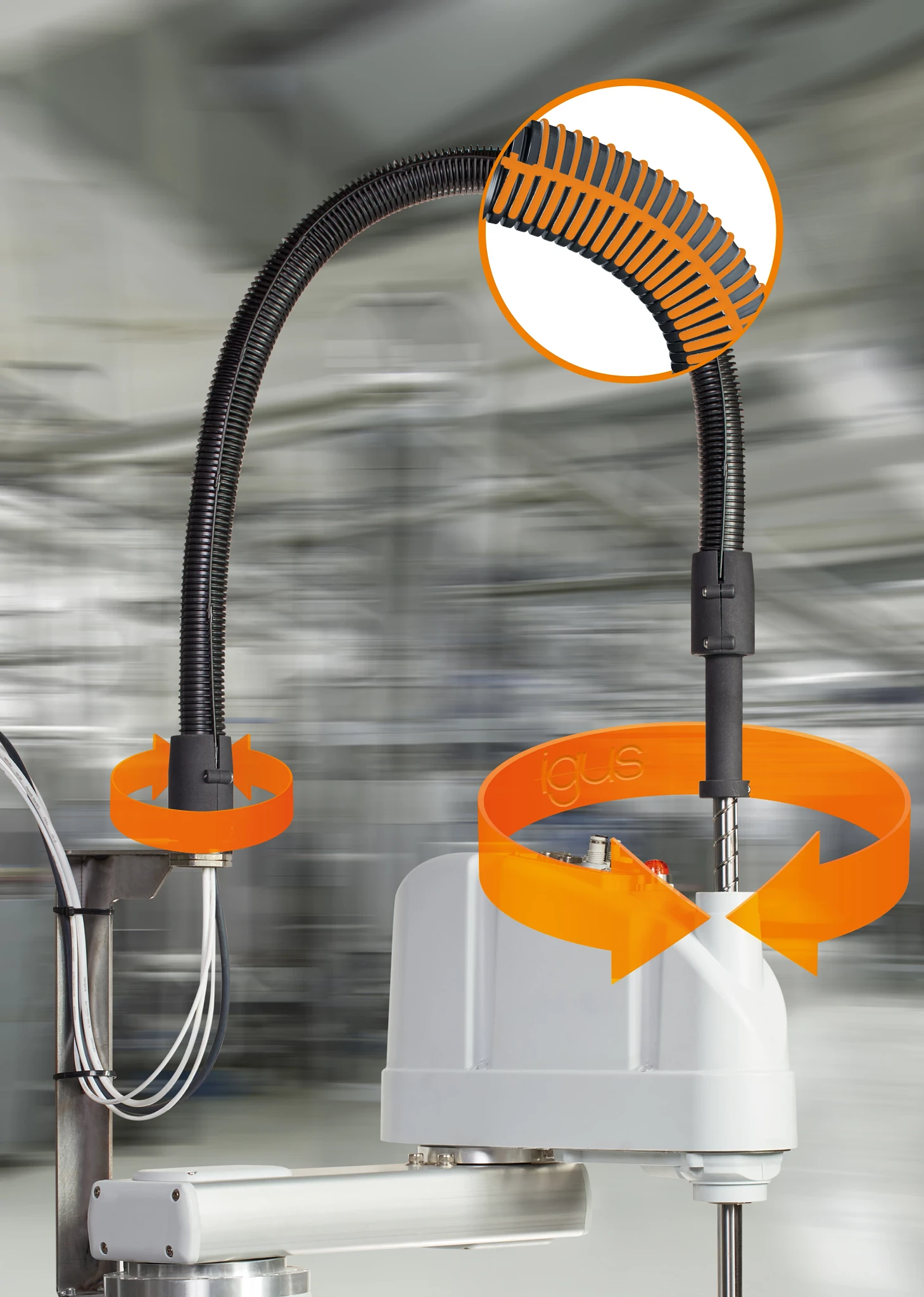

O fornecimento de energia para os robôs Scara
Personalizável para diferentes modelos Scara
Inclui o fornecimento de energia do eixo 1 para a fixação do fuso de esferas
A largura nominal da solução de cabo SCARA (interior) está atualmente disponível em 29 mm
Estão planeadas larguras nominais de 23 mm e 36 mm
O fornecimento de peças de substituição é garantido através da encomenda de individual de componentes

Loja das soluções para cabos SCARA

Melhorar a tecnologia

Sistema modular, de fácil remodelação
Disponivel para confeção de cabos
Desenho personalizado para rápida adaptação a diferentes modelos SCARA
Guia seguro para cabos e mangueiras

Reduzir os custos

Fácil manutenção
Elevada performance
Todos os componentes são individualmente substituíveis
Menos tempo de tempo de paragem

Provas dadas

50 robôs SCARA EPSON estão em funcionamento contínuo num fabricante de automóveis alemão desde 2016
Entre 20/08 e 01/03/2021 foram realizados mais de 2.500.000 ciclos de teste no laboratório de ensaios da igus®

Sustentabilidade

Recicle o seu e-rib no final
do seu ciclo de vida através do programa de reciclagem igus Chainge. Independentemente do fabricante. Receberá um voucher como compensação: programa de reciclagem Chainge

O que está por detrás da solução de cabos SCARA?

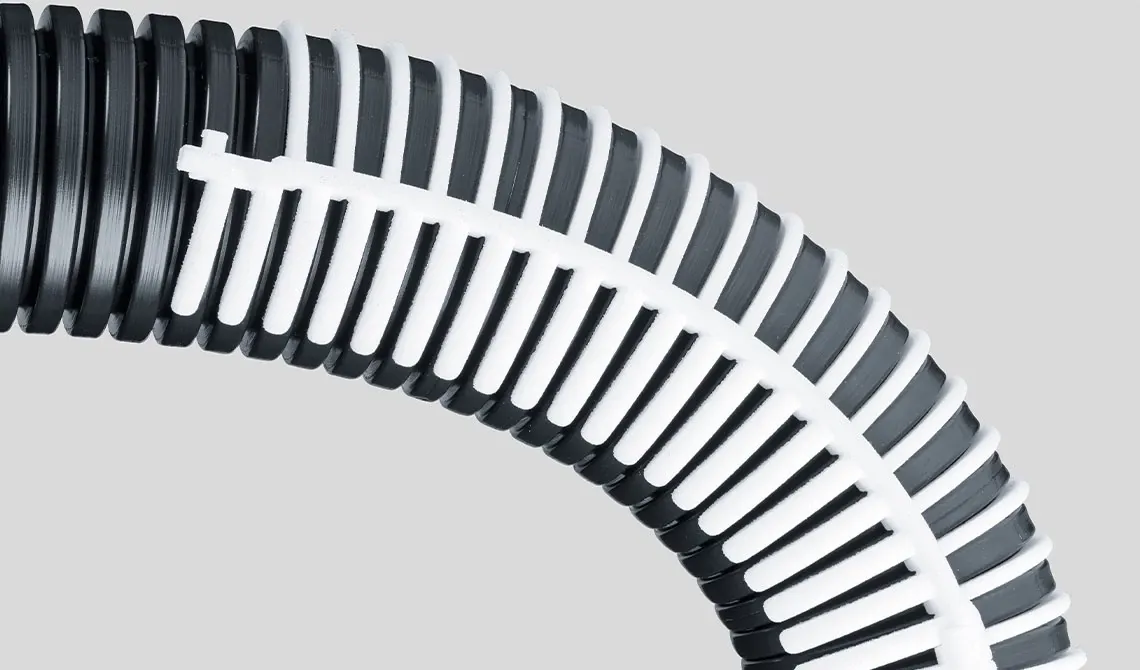

Tubo corrugado dinamicamente reforçado

O reforço para os sistemas de tubo corrugado já existentes. O e-rib é encaixado na mangueira corrugada. Os tamanhos dependem do fabricante das mangueiras. Este estabiliza a mangueira corrugada, para que apenas possa mover-se numa direção. Graças aos elementos de guiamento laterais, o e-rib dá à mangueira corrugada um comprimento auto-sustentado.
Para os robôs SCARA, oferecemos a largura nominal 29 para começar.

Solução de cabos SCARA no laboratório de testes da igus

Este vídeo gravado no laboratório de testes da igus® mostra como a solução para cabos SCARA funciona.

As extremidades do SCARA com rolamentos de esferas garantem uma união rotativa sem restrições na mangueira corrugada.O e-rib em conjunto com a mangueira corrugada fornece estabilidade para que a mangueira corrugada não se dobre devido ao movimento.

Instalação da solução para cabos SCARA

Neste vídeo pode ver os componentes optar-se pelos 3 componentes da solução para cabos SCARA.
A montagem das peças demora apenas alguns minutos e é realizada com o mínimo de ferramentas.

Pode encontrar todos os produtos apresentados no vídeo na loja online2

Fixação do fuso de esferasLigação do ponto fixo (rotativo ou bloqueio)Peça de ligação

Estrutura da referência utilizando o exemplo do SCARA EPSON G6 553s

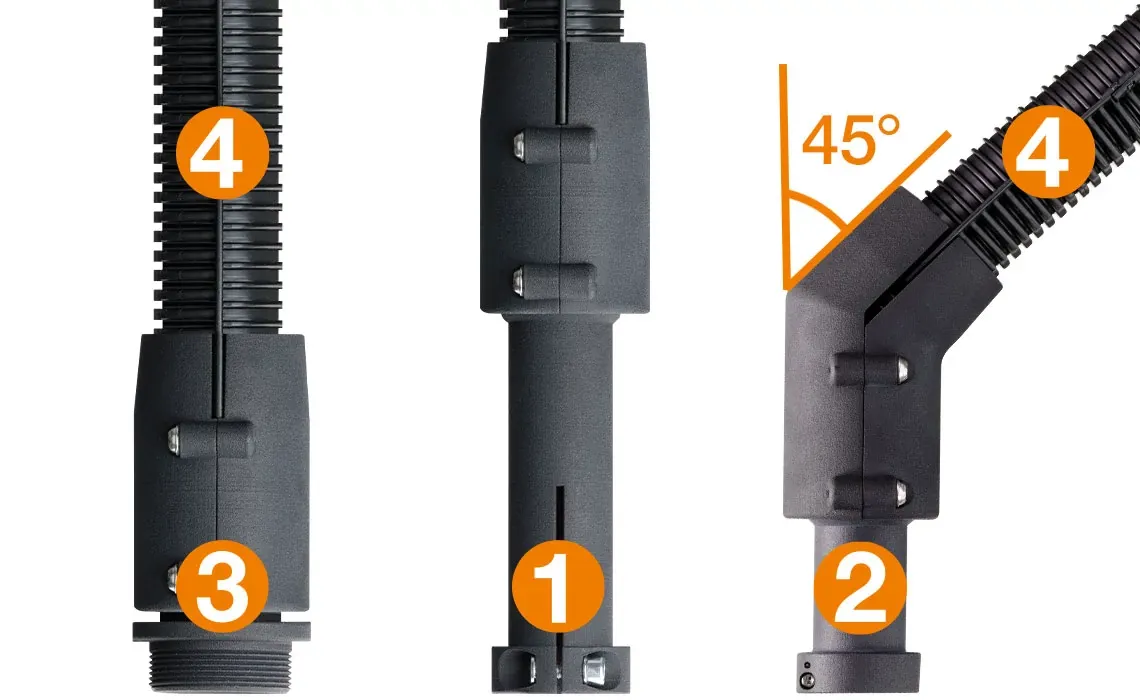

Solução de cabos SCARA: extremidades e mangueira

A solução para cabo SCARA consiste em três elementos correspondentes ou adaptados ao robô SCARA em questão.

1: Fixação do ponto móvel (reto): TR.SCS.29.01.20.94.01.0

2: Fixação do ponto móvel (angular): TR.SCS.29.01.20.94.02.0

3: Fixação do ponto fixo: TR.SCS.29.02.40.01.0

4: Mangueira corrugada com e-rib: TR.SCS.29.LLLL.0

Ir para a loja online de cabo SCARA

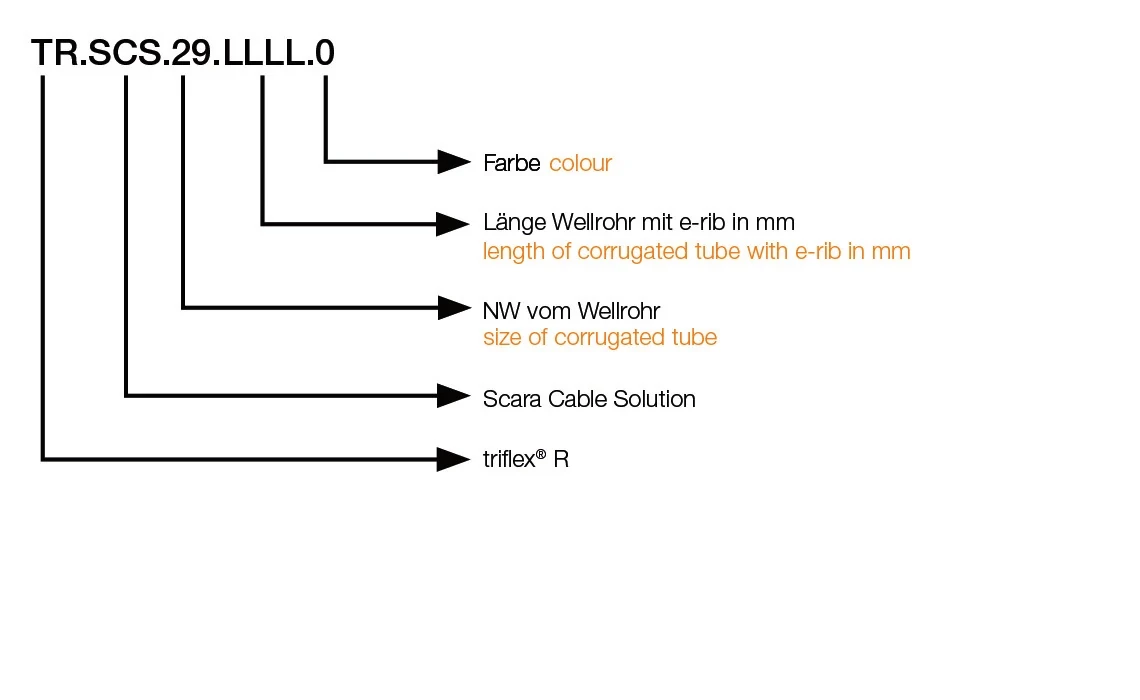

Exemplo de códigos de referência

Lado do ponto móvel

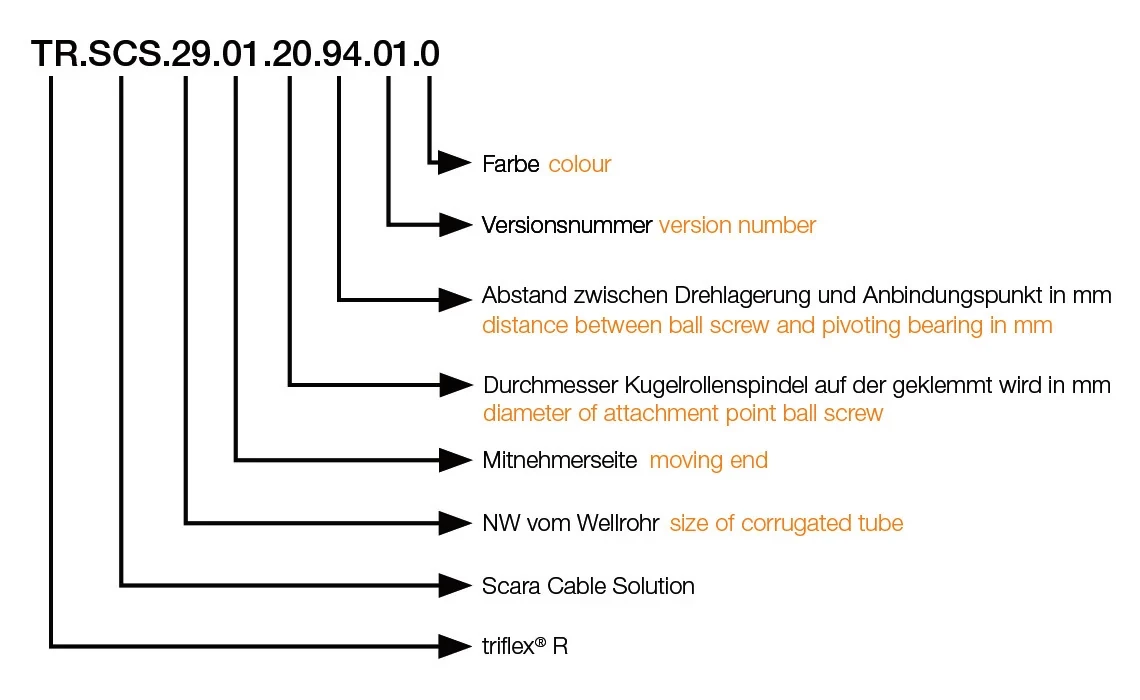

Referência da peça do ponto móvel para cabo SCARA — Clique na imagem para ampliar

Peça de ligação

Lado do ponto fixo

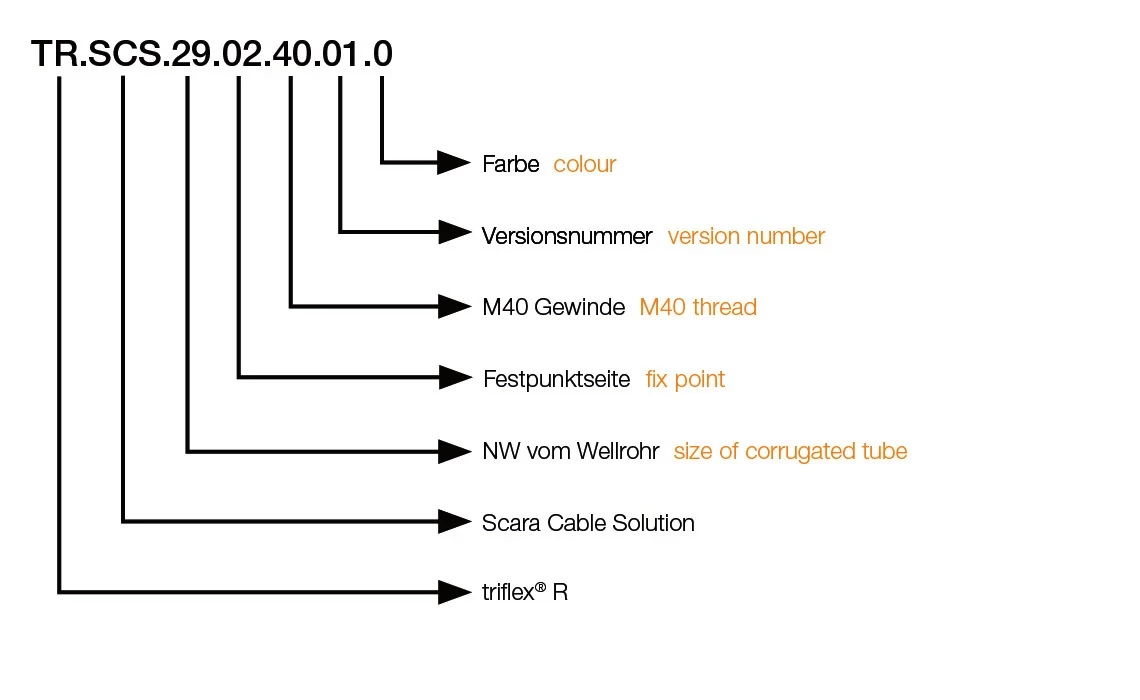

Referência da peça do ponto fixo da solução de cabo SCARA — Clique na imagem para ampliar

Exemplos de aplicação

com suporte horizontal

e-rib numa máquina de injeção na fábrica da igus

Suporte horizontal

com suporte vertical

Perguntas frequentes sobre a solução para cabo SCARA

Diâmetro interior da mangueira de 29 mm

O e-rib dá robustez à mangueira corrugada
Reforço da ligação final em ambas as extremidades do sistema

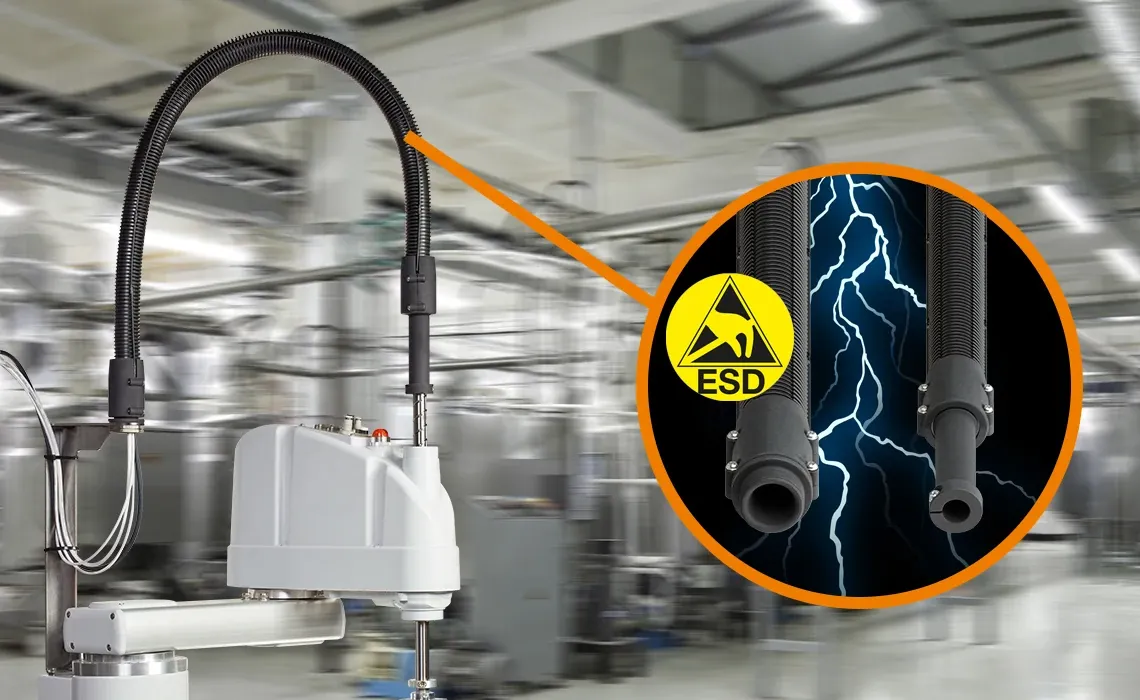

Solução de cabos SCARA em ESD

A solução de cabos SCARA ESD consiste em materiais dissipativos e otimizados que permitem a sua utilização em ambientes ESD nos robôs SCARA. O desenho básico da solução de cabos SCARA standard, que constitui a base do sistema de calhas articuladas, foi experimentado e testado em ambiente de clientes desde 2020. Graças à certificação ESD, este sistema oferece a máxima segurança em ambientes ESD.

O material de impressão 3D iglidur® i8-ESD desenvolvido pela igus, que tem uma elevada resistência à abrasão e uma maior rigidez, serve de material base para as ligações. Esta especificação garante uma fixação forte e segura das ligações.

A mangueira de proteção condutora em combinação com o e-rib, também produzido em material ESD, completa o sistema de calha articulada. O e-rib confere à mangueira de proteção uma robustez suficiente, mesmo em aplicações altamente dinâmicas. Além disso, uma transição adaptada à forma entre as duas ligações finais garante a capacidade de descarga certificada.

Pedir a solução de cabos SCARA em ESD
