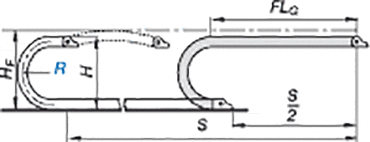

A instalação do tipo "FLG"_G permite sempre maior vida útil e o funcionamento com os valores máximos de velocidade e aceleração.

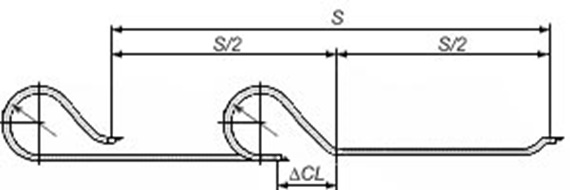

Vantagens da extremidade móvel rebaixada:

Notas:

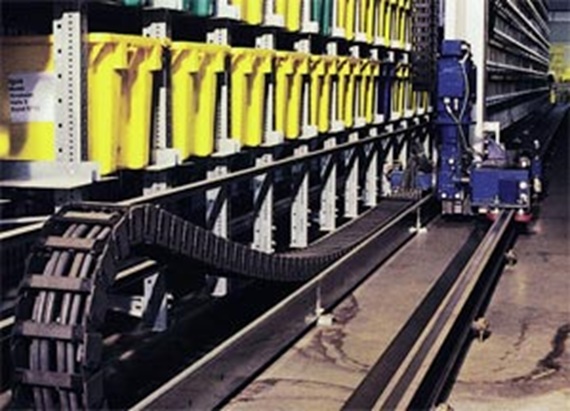

Para aplicações deslizantes até 10 metros, recomendamos a utilização de calhas articuladas com maior comprimento sem suporte e tipo de instalação sem suporte.

Movimentos rotativos com "RBR"

"RBR" é o raio de curvatura inverso, significa que a calha articulada pode rodar em duas direções. Qualquer calha igus® pode ser RBR, à exceção de vários raios nas calhas articuladas tapadas R117 à R98 e séries 07, 09, 14, 15 e 17. O raio do RBR não necessita de ser idêntico ao raio de curvatura de uma calha igus® standard. A referência 280.15.100/425.0, descreve a série de calhas igus® 280, com uma largura interior de 150 mm, raio de curvatura standard de 100 mm e RBR de 425 mm. A maioria dos movimentos rotativos pode ser realizada com a opção RBR. Foram realizados movimentos com ângulos de rotação até 540°. À direita temos um exemplo de utilização de calhas igus® RBR em movimentos rotativos. Entre em contacto com a igus® para a sua aplicação em particular.

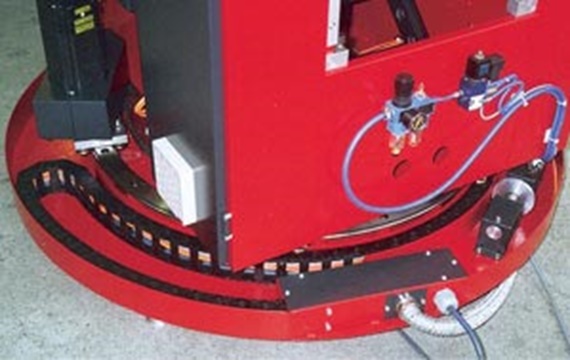

Série 250, E2 média num robô com 360° de movimento rotativo RBR

Muitas calhas articuladas estão disponíveis com "RBR" - raio de curvatura inverso. Tenha em atenção ao texto de referência na respectiva série de produtos - cabos chainflex® indicados devido ao revestimento exterior em TPE.

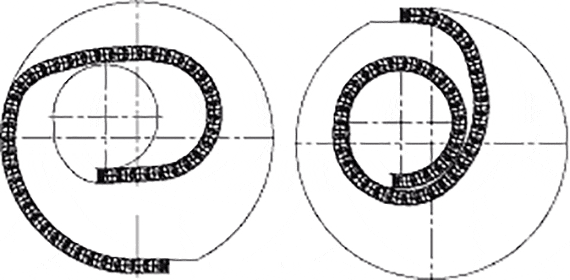

Calha articulada igus® standard 350.075.200.0 com ângulo de rotação 225°
