Calhas articuladas ESD

As calhas articuladas em material ESD condutor evitam descargas eletrostáticas em linhas de produção de componentes eletrónicos. Em 1992, a igus GmbH, juntamente com o PTB (Instituto Federal de Física e Metrologia Alemão), em Braunschweig, realizou medições da resistência elétrica à dispersão na superfície das calhas articuladas com o material especial igumid GC, complementadas por certificações adicionais em 1998 e 1999, de acordo com a norma DIN 53482 e as diretrizes para eletricidade estática ZH1/200 da Federação das Associações Comerciais.

Vantagens dos produtos ESD

  • Material ESD testado em mais de 10 milhões de ciclos com os requisitos mais exigentes
  • Calhas articuladas com abertura, terminais de fixação e separação interior na versão ESD disponíveis em stock
  • Produto standard – igumid ESD
  • Testadas e comprovadas ao longo de anos de utilização em áreas ATEX
  • Prazos de envio curtos – serviço de encomendas e envios das 9:00 às 18:00 horas

E2/000 ESD

Calhas articuladas de duas peças para outras áreas de aplicação

Série 1500 ESD

Envio a partir de 24-48 horas Série 1500 ESD

Altura interior hi: 21 mm
Larguras interiores Bi: 15-80 mm
Raios de curvatura R: 38-145 mm
Passo: 33,3 mm

Ir para a série 1500 ESD
Série 2500 ESD

Envio a partir de 3-4 dias úteis Série 2500 ESD

Altura interior hi: 25mm
Larguras interiores Bi: 25-125mm
Raios de curvatura R: 55-145mm
Passo: 46mm

Ir para a série 2500 ESD
Série 2700 ESD

Envio a partir de 3-4 dias úteis Série 2700 ESD

Altura interior hi: 35mm
Larguras interiores Bi: 50-125mm
Raios de curvatura R: 63-150mm
Passo: 56mm

Ir para a série 2700 ESD

E4,1 ESD

As calhas articuladas para praticamente qualquer aplicação

Calhas articuladas E4.21 ESD

Envio a partir de 3-4 dias úteis Série E4.21 ESD

Altura interior hi: 21mm
Larguras interiores Bi: 30-70mm
Raios de curvatura R: 48-100mm
Passo: 30.5mm

Ir para a série E4.21 ESD
Calhas articuladas E4.28 ESD

Envio a partir de 3-4 dias úteis Série E4.28 ESD

Altura interior hi: 28mm
Larguras interiores Bi: 40-125mm
Raios de curvatura R: 55-125mm
Passo: 46mm

Ir para a série E4.28 ESD
Calhas articuladas E4.32 ESD

Envio a partir de 3-4 dias úteis Série E4.32 ESD

Altura interior hi: 32mm
Larguras interiores Bi: 50-200mm
Raios de curvatura R: 63-250mm
Passo: 56mm

Ir para a série E4.32 ESD
Calhas articuladas E4.42 ESD

Envio a partir de 3-4 dias úteis Série E4.42 ESD

Altura interior hi: 42 mm
Larguras interiores Bi: 15 mm
Raios de curvatura R: 80 mm
Passo: 38 mm

Ir para a série E4.42 ESD
Calhas articuladas E4.56 ESD

Envio a partir de 3-4 dias úteis Série E4.56 ESD

Altura interior hi: 56mm
Larguras interiores Bi: 75-300mm
Raios de curvatura R: 135-250mm
Passo: 91mm

Ir para a série E4.56 ESD
Calhas articuladas E4.80 ESD

Envio a partir de 3-4 dias úteis Série E4.80 ESD

Altura interior hi: 80mm
Larguras interiores Bi: 75-300mm
Raios de curvatura R: 200-300mm
Passo: 111mm

Ir para a série E4.80 ESD

zipper ESD

Fecho de abrir e fechar rápido

Série 07 ESD

Envio a partir de 3-4 dias úteis Série 07 ESD

Altura interior hi: 10.3mm
Larguras interiores Bi: 10-50mm
Raios de curvatura R: 18-38mm
Passo: 20mm

Ir para a série 07 ESD
Série 09 ESD

Envio a partir de 3-4 dias úteis Série 09 ESD

Altura interior hi: 15mm
Larguras interiores Bi: 16-50mm
Raios de curvatura R: 28-48mm
Passo: 20mm

Ir para a série 09 ESD

E2 micro ESD

Dimensões muito pequenas

Série E2C.10 ESD

Envio a partir de 3-4 dias úteis Série E2C. 10 ESD

Altura interior hi: 10.5 mm
Larguras interiores Bi: 30-120 mm
Raios de curvatura R: 55-150 mm
Passo: 20 mm

Ir para a série E2C.10 ESD
Série E2C.15 ESD

Envio a partir de 3-4 dias úteis Série E2C. 15 ESD

Altura interior hi: 15 mm
Larguras interiores Bi: 30-120 mm
Raios de curvatura R: 55-150 mm
Passo: 20 mm

Ir para a série E2C.15 ESD

ESD E4/light

Leves, resistentes e económicas

Série 14240 ESD

Envio a partir de 3-4 dias úteis Série 14240 ESD

Altura interior hi: 62mm
Larguras interiores Bi: 50-200mm
Raios de curvatura R: 150-250mm
Passo: 91mm

Ir para a série 14240 ESD
Série 15050 ESD

Envio a partir de 3-4 dias úteis Série 15050 ESD

Altura interior hi: 80mm
Larguras interiores Bi: 75-300mm
Raios de curvatura R: 150-250mm
Passo: 91mm

Ir para a série 15050 ESD

triflex® R ESD

Especificamente concebidas para aplicações robóticas, tapadas

ESD série TRC.40

Envio disponível em 48-72 horas ESD série TRC.40

Altura interior Bi 1: 15 mm
Altura interior Bi 2: 13 mm
Raio de curvatura R: 58 mm
Passo: 13,9 mm

Ir para calhas articuladas triflex® R ESD
ESD série TRC.60

Envio disponível em 48-72 horas ESD série TRC.60

Altura interior Bi 1: 22,5 mm
Altura interior Bi 2: 19,5 mm
Raio de curvatura R: 87 mm
Passo: 20,4 mm

Ir para calhas articuladas triflex® R ESD
ESD série TRC.70

ESD série TRC.70

Altura interior Bi 1: 28 mm
Altura interior Bi 2: 24 mm
Raio de curvatura R: 110 mm
Passo: 25,6 mm

Ir para calhas articuladas triflex® R ESD

Instruções de montagem ESD

Instruções de montagem ESD
Ir para as instruções de montagem ESD

Mais calhas articuladas

Mais calhas articuladas
Mais calhas articuladas

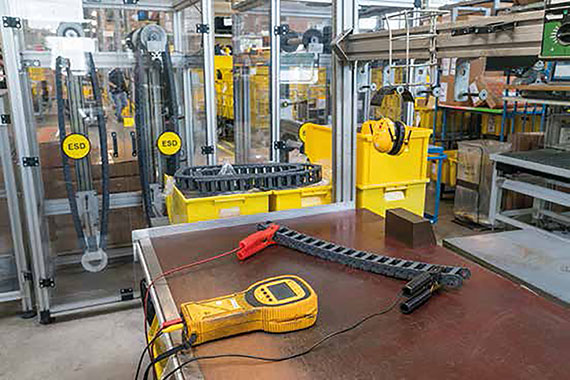

Teste ESD no laboratório da igus

Teste ESD no laboratório da igus Material ESD testado em mais de 10 milhões de ciclos com os requisitos mais exigentes

Para evitar potenciais descargas eletrostáticas, a igus recomenda o material igumid ESD para a produção de componentes eléctricos sensíveis e para aplicações em ambientes perigosos (ATEX).

Quanto a alguns requisitos mecânicos, o igumid ESD supera até o material standard igumid G, tendo sido testado em mais de 10 milhões de ciclos no centro técnico da igus.

Tenha em conta o seguinte: de acordo com uma declaração da TÜV Rheinland 557/Ex 125071309.00/17, as calhas articuladas da igus não são abrangidas pelo âmbito de aplicação da Diretiva 2014/34/UE

Ir para o laboratório de testes de calhas articuladas
