Fixação de cabos em calhas articuladas

As abraçadeiras de fixação da igus foram especificamente desenvolvidas para serem utilizadas em aplicações dinâmicas com calhas articuladas. Prendem os cabos elétricos em calhas articuladas e garantem que os cabos não se danificam. A combinação entre os materiais dos cabos chainflex® e os componentes de contacto em plástico dos sistemas de abraçadeiras de fixação da igus permite uma elevada durabilidade dos cabos e a máxima força de retenção. Durante anos, os elementos de fixação têm sido utilizados por clientes em todo o mundo, tais como as abraçadeiras CFXL para cursos longos e aplicações exigentes, ou as terminais de fixação CFU.V com um design inovador de favos de mel para instalação em segundos e elevada força de retenção, ou as nuggets, abraçadeiras de fixação chainfix CFN como soluções simples e económicas.

Estão disponíveis estes tipos

Abraçadeiras chainfix

Podem ser integradas no terminal de fixação KMA
Para até três camadas de cabos empilhados
Pouca altura de instalação, poupança de espaço
Elevada força para aplicações dinâmicas
Para os seguintes sistemas de calhas articuladas: E4 | E6 | para todos os terminais de fixação em plástico-metal (KMA) com perfil C

Ir para a loja

Separadores com pente de fixação

Podem ser integrados no terminal de fixação
Pode posicionar o separador como pretender
Para aplicações com aceleração média
Fácil instalação, económicos
Para os seguintes sistemas de calhas articuladas: E2/000 | calhas tapadas E2 | E6 | T3

Ir para a loja

Pentes de fixação

Para muitas aplicações com aceleração média
Podem ser fixos a vários terminais de fixação
Podem ser utilizados como componentes em fabricantes de quadros ou em máquinas de montagem
Para os seguintes sistemas de calhas articuladas: easy chain | E2/000 | calhas tapadas E2 | E4 | E6

Ir para a loja

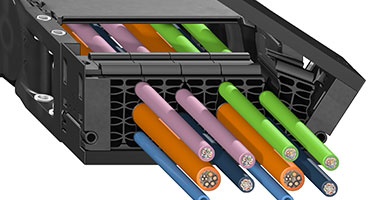

Terminais de fixação com sistema colmeia CFU

Fixação 80% mais rápida
Basta inserir os cabos e as mangueiras no favo e fechar
Abertura das abraçadeiras de ambos os lados
Fácil de modificar - adicione ou remova cabos e mangueiras
Os seguintes sistemas de calhas articuladas: E2.48 | 3400/3500 | 3450/3480 | R68 | R167/168 | R2.48 | E4.48L/R4.48L | E4.42/H4.42/R4.42 | E61.52 | E6.52/R6.52

Ir para a loja

Elementos de fixação CFV

As abraçadeiras de fixação para cabos podem ser facilmente modificadas, mesmo no caso de calhas articuladas tapadas e diferentes conectores
Fácil de substituir
Para os seguintes sistemas de calhas articuladas: E2/000 | R2.1 | E4.1L | E4.1

Ir para a loja

Nuggets para abraçadeiras de fixação

Fixação rápida e económica para aplicações simples com espaço reduzido e acelerações médias
Para todos os terminais de fixação KMA com perfil C
Para os seguintes sistemas de calhas articuladas: Para todos os KMA com perfil C ou perfil (DIN)

Ir para a loja

Sistema de abraçadeira de fixação CFB

Para aplicações com cargas e acelerações elevadas, por ex. máquinas-ferramenta
Ligação com parafusos standard
Produção personalizada sem quantidade mínima.
Para os seguintes sistemas de calhas articuladas: E4 | E6 | para todos os terminais de fixação em plástico-metal (KMA) com perfil C

Ir para a loja

Monitorização da força de tração CF.P

i.Sense CF.P: monitorização da força de tração em cabos elétricos

O sensor CF.P mede as forças de tração nos cabos diretamente no terminal de fixação
Ativa a ação de desligar através do contacto NC se as forças forem excessivas
Forças de tração permanentemente crescentes podem causar danos e, no pior dos cenários, incêndios nos cabos

Ir para a loja

Intervalo mínimo entre o elemento de fixação e o início do raio de curvatura

Os testes no nosso laboratório e mostraram que os elementos de fixação localizados junto ao último ponto da curva da calha articulada não têm influência na duração de vida dos cabos chainflex. Portanto, é possível integrar as abraçadeiras nos terminais de fixação. Fornecemos opções de abraçadeiras de fixação, tais como abraçadeiras chainfix ou pentes de fixação, para praticamente todas as calhas articuladas.

Testadas em condições reais, tendo em conta diversos parâmetros

Quer sob a influência de fluidos como a água ou o óleo, quer a diferentes temperaturas ambiente. A interação dos sistemas chainfix com diferentes materiais de revestimento dos cabos e mangueiras, tiveram um grande foco nos nossos testes.
