Mesas lineares com acionamento por fuso

O acionamento por fuso é um elemento dos sistemas de acionamento. O movimento linear do corpo em movimento é gerado por um fuso rotativo e transmitido à porca. Portanto, um movimento rotativo é convertido em movimento linear.

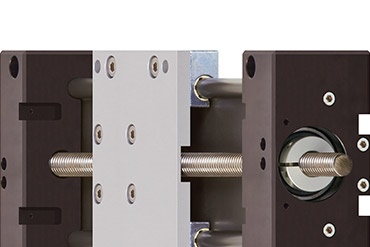

As mesas lineares com acionamento por fuso drylin® são concebidas para todo o tipo de tarefas de posicionamento. O ajuste linear é concretizado através de fusos trapezoidais de tamanhos diferentes ou fusos de passo rápido, que podem ser colocados em movimento manual ou eletricamente. O curso pode atingir até uma velocidade de m/min, consoante a rosca e a carga. O comprimento do curso pode ser livremente selecionado em qualquer sistema de acionamento linear. Um fuso montado em casquilhos deslizantes tem um curso máximo de 1.500 mm; um fuso montado em rolamentos de esferas tem um curso máximo de 1.000 mm.

1. Armazenamento
Os casquilhos de elevada qualidade minimizam os valores de atrito e asseguram também movimentos rotativos uniformes. Como regra, são utilizados rolos, rolamentos de esferas ou casquilhos deslizantes. A igus® utiliza casquilhos de polímero e plástico em polímero sem lubrificação em todas as guias lineares com acionamento por fuso.

2. Guia linear

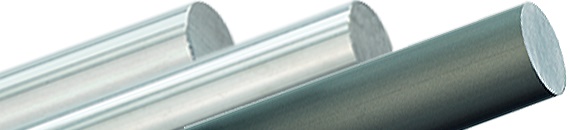

O módulo de eixo linear com acionamento por fuso pode, por exemplo, ser equipado com veios redondos oscilantes ou totalmente suportado por guias lineares. Com a igus®, pode escolher entre três materiais de veio diferentes, dependendo da aplicação: alumínio, aço inoxidável ou carbono.

3rd Fuso
O fuso é a peça central do módulo linear acionado por fuso. Este roda em torno do seu próprio eixo e transmite assim o movimento. Trata-se de uma peça cilíndrica disponível numa variedade de formatos. Na igus®, encontra roscas trapezoidais e roscas de passo rápido em vários passos.

4. Corpo da base
O corpo da base do eixo linear com acionamento por fuso mantém os componentes personalizados unidos de forma estável. Este pode também ser feito de diferentes materiais, como aço inoxidável, alumínio, zinco ou plástico. Teremos todo o gosto em trabalhar consigo para encontrar o material certo para a sua aplicação.

5. Pino
A pino ajuda a manter o fuso numa posição fixa e estável. Garante que o fuso não se move para o lado ou oscila durante a rotação ou movimento linear. Por isso, desempenha um papel particularmente importante na precisão.

6. Acessórios
Quando o eixo com fuso está totalmente montado, ainda faltam os acessórios correspondentes. Aqui é possível escolher entre opções mecânicas e elétricas. Os clássicos incluem os manípulos, como mostrado no exemplo, mas também os motores elétricos adequados.

Encomende já o seu módulo linear miniatura drylin® num prático estojo para óculos e veja a qualidade dos nossos produtos.

Mesa linear com eixos por acionamento por fuso ou correia dentada? Descubra quais os elementos de acionamento que valem a pena e quando.
