Sistema de fornecimento de energia rotativo para todos os meios num sistema completo
As aplicações com movimento circular requerem um sistema de calha articulada especial: chamamos-lhe sistemas de fornecimento de energia rotativos. Graças às nossas décadas de experiência, superamos este desafio. Oferecemos soluções altamente personalizadas, desenvolvidas para a sua aplicação. Para aplicações simples, também oferecemos produtos standard na nossa loja online. Estes podem ser configurados ou encomendados como um conjunto completo predefinido.
Os standards podem ser adaptados de forma flexível e eficiente
O novo standard para os movimentos circulares

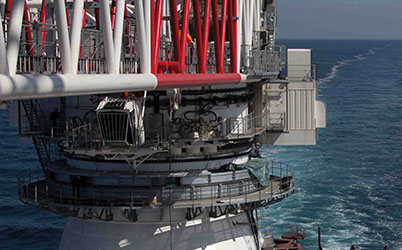

Soluções especiais para aplicações especiais
Destaques dos sistemas de calhas articuladas rotativas
Fornecimento de energia fácil

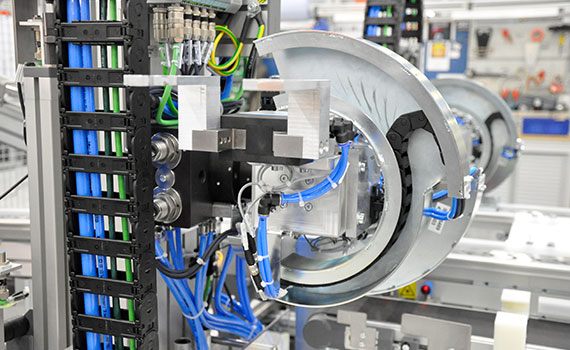

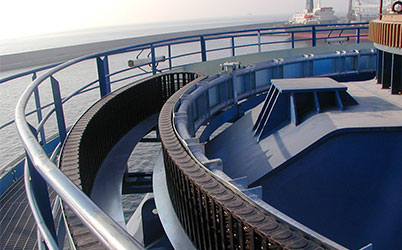

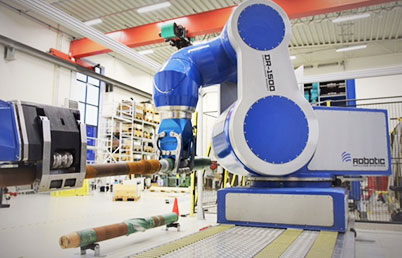

Há já vários anos que a igus tem vindo a desenvolver sistemas personalizados para movimentos circulares com calhas articuladas, conhecidos como sistemas de de fornecimento de energia rotativos. Estes são utilizados, por exemplo, em máquinas-ferramenta, robótica e escavadoras para fornecer energia, dados e fluidos a conjuntos rotativos.

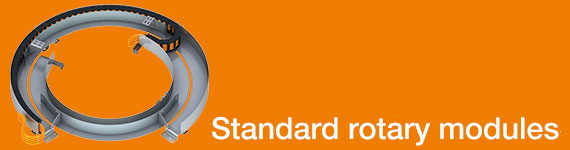

Os módulos rotativos standard da igus são constituídos por dois elementos circulares de guia. Uma parte da calha está ligada à parte estática do sistema e a outra parte à parte rotativa do sistema. O ponto fixo da calha articulada pode ser selecionado livremente, e tanto rodam pelo interior como pelo exterior. As calhas articuladas da série E2.1 e E2/000 são normalmente utilizadas nos módulos rotativos.
O standard para movimentos circulares
- ângulo de rotação até 540° (num só plano)
- com o módulo multi-rotativo da igus são possíveis ângulos de rotação de 900° ou mais
- Ângulo de rotação máximo com um espaço de instalação
- Velocidade de rotação até 360°/s

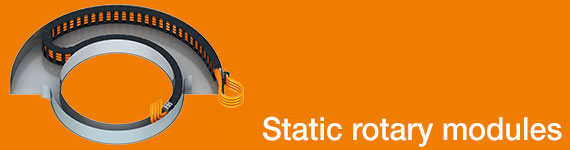

- Mais leves e mais compactos do que as guias estáticas
- Força de deslocamento mínima e máxima duração de vida
- Módulo com variantes de montagem standard
- Abraçadeiras de fixação integradas e abraçadeira de fixação de cabo diretamente na guiamento
- Determine o sistema de alimentação rotativo de forma rápida e fiável através do Configurador CAD
O que significa "raio de curvatura inverso"?
"Raio de Curvatura Inverso" significa que a calha articulada pode curvar em duas direções. Versões com um "Raio de Curvatura Inverso" podem ser produzidas para várias calhas articuladas da igus. O "Raio de Curvatura Inverso" não tem de ser idêntico a o "RC" (raio de curvatura) normal de uma calha articulada. Desta forma, é possível resolver uma grande variedade de movimentos circulares. Até à data, foram realizados ângulos de rotação de até 900°.
Dica: Resolva o seu problema atual de forma rápida, simples e fácil, ao informar sobre a sua aplicação específica a um especialista em sistemas de alimentação rotativos da igus. Iremos fornecer-lhe o projeto correto, o modelo 3D simplificado e uma proposta concreta com preços e prazos de entrega.
O que significa "MRM"?
"MRM" significa módulo multi-rotação e é efetivamente um sistema RBR de múltiplos níveis. Com um módulo de rotação simples da igus (como uma calha articulada standard), pode ser obtido um ângulo de rotação até 540°, ao depender do tamanho da calha articulada articulada. Cada módulo adicional aumenta o ângulo de rotação até 360°. Um sistema de batente move o nível superior do sistema de acordo com um ângulo de rotação definido. Esta tecnologia permite que apenas seja necessário um sistema de controlo para ambas as camadas.
As suas opções com sistemas de guiamento da igus
Consoante a aplicação, as calhas articuladas deslizam em superfícies de plástico, aço inoxidável ou aço galvanizado e são guiadas num movimento circular definido por placas guia especiais.
