drylin® SHT /SLW - Mesas lineares acionadas por fuso

A gama de produtos drylin® oferece eixos lineares que podem acionadas por fuso trapezoidal, fuso de passo rápido ou correia dentada. Pode escolher a melhor solução desde mesas lineares em plástico até mesas em aço inox. Em todas as mesas lineares, o curso é selecionado livremente e o acionamento pode ser efetuado manualmente ou por um motor.

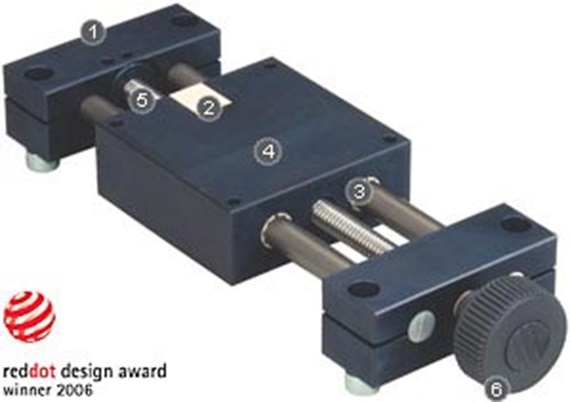

1

Estrutura principal em aço inox, alumínio, liga de zinco ou plástico.

2

Isento de lubrificação devido ao uso de casquilhos e porcas em polímero auto lubrificado.

3

3 tipos de materiais de veio

4

Patins em alumínio anodizado ou polímero sólido

5

8 roscas trapezoidais e 4 roscas de passo rápido

6

Maquinagem da extremidade do fuso de acordo com o desenho do cliente ou com pino em fusos em aço, aço inox ou alumínio.
Estão disponíveis indicador de posição, manípulo e travão manual.






Dados técnicos

Material deslizante: iglidur® J
Materiais do veio: Alumínio, anodizado duro
Aço Cf53
Aço inox
Material do fuso: Aço
Aço inox
Alumínio, anodizado duro

Quando utilizar as mesas lineares acionadas por fuso?

Para ajustes de posição

Em ambientes extremos

Quando é necessário uma solução pronta a instalar económica

Quando é necessário resistência à corrosão

Quando o funcionamento deve ser silencioso

Quando não utilizar?

Quando cargas elevadas devem se mover com elevada dinâmica

Quando a precisão necessária é inferior a 0.1 mm

Se a performance de funcionamento é elevada e é necessária continuamente

Pesquisa de produtos drylin®

Pesquisa de produtos drylin® - Tecnologia de accionamento

Pesquisa de produtos drylin®
Visão geral
Mesas lineares drylin®
drylin® SHT - Standard
SHT - A mesa linear standard

Robusta

Três tamanhos diferentes de instalação

Vários materiais de veio e fuso

Isenta de manutenção e resistente à corrosão

TR 10 x 2, TR 18 x 4, TR 24 x 5

drylin® SHT-PL "Pré-Carga"
drylin® SHT-PL - mesa linear com "Pré-Carga"

Porca de rosca trapezoidal com pré-carga de 50 N

Folga ajustável manualmente de forma contínua

O fuso maquinado na extremidade permite o acionamento manual ou com motor

drylin® SHTC - Flexível
SHTC - A mesa linear compacta

Alta flexibilidade

Ideal para 2 carruagens

Sem lubrificação e sem manutenção

Folga do casquilho ajustável

drylin® SHTS - Rápida
SHTS - A mesa linear rápida

Passo 10 x 12, 10 x 50, 18 x 100

Fuso de passo rápido

Solução para velocidades elevadas

Sem lubrificação e sem manutenção

Mesa linear acionada por fuso com avanço rápido manual SHT
Mesa linear acionada por fuso com avanço rápido manual SHT

Verão em alumínio

Para ajustes de posição rápidos

Travão da carruagem incluído

Curso à medida do cliente

Porcas sem folga
SHT ZB - Mesa linear com porca sem folga

Isento de manutenção e de manutenção

Elevada precisão independentemente da carga

Auto-ajustável

Silenciosa

Resistente à corrosão

Mesa linear drylin® SHT com fusos apoiado em rolamentos de esferas
Mesa linear acionada por fuso SHT-BB com rolamentos de esferas

Maior velocidade de rotação, maior precisão

Permite acionamento por correia com cargas radiais elevadas

Binário constante

Folga axial reduzida

SHT-20-EWM-HTX até 180°C
SHT – HTX - Mesa linear para temperaturas elevadas

Temperaturas elevadas até +180°C

Veio e fuso feitos de aço inoxidável

Casquilhos lineares em iglidur® X

Carro e blocos de topo em alumínio anodizado

drylin® SHTC-HYD
SHTC - HYD - A mesa linear com design higiénico

Fácil de lavar

As ligações por parafusos são de acesso fácil para uma limpeza mais profunda

Materiais: polímero e aço inox VA

Mesas lineares light drylin® SHTP
drylin® SHTP mini
SHTP mini - Mesa linear pequena e económica

Versão Miniatura

Leve

Preço bastante reduzido

Resistente à corrosão

Carruagem e blocos de apoio do veio

feitos polímero de elevada performance

drylin® SHTP - Económica
SHTP - A mesa linear económica

Design em polímero maciço

Leve

Económica

Resistente à corrosão

Mesa linear SHTP com sistema de avanço rápido manual
Mesa linear SHTP com carruagem de avanço rápido manual

Versão em plástico maciço leve

Para ajustes rápidos de posição

Travão da carruagem incluído

Curso à medida do cliente

drylin® SLW - Tecnologia de acionamento
drylin® SLW - Compacta
SLW - Mesa linear modular

Plano e compacto:

Alta estabilidade à torção

Completamente apoiado

Guia em alumínio anodizado duro

drylin® SLWE-PL Pré carga
SLWE – PL - Mesa linear com "Pré carga"

Plano e compacto:

Alta estabilidade à torção

Completamente apoiado

Guia em alumínio anodizado duro

Mesa linear SLWE-BB com rolamentos de esferas nos blocos de apoio do fuso
SLWE-BB - Mesa linear com rolamentos de esferas

Menor força de acionamento

Folga reduzida até 1500 rpm (em função do curso e carga)

Funcionamento silencioso - menor vibração do sistema completo

Mesa linear compacta com acionamento por fuso de passo rápido SLWS
SLWS - Mesa linear modular com passo rápido

Passo: 8 x 15 mm

Plano e compacto:

Elevada resistência à torção (rigidez)

Guia em alumínio anodizado duro

drylin® SAW - mesa linear
SAW – Mesa linear acionada por fuso

Fuso trapezoidal ou de passo rápido

Fuso apoiado em rolamento de esferas

Guia linear em perfil extrudido, extremamente resistente à torção

drylin® SLW - Compacta - Versão em aço inoxidável
SLW-ES – Mesa linear em aço inoxidável

Componentes em aço inox resistente à corrosão (1.42305, 1.4408 ou 1.4571)

Material em polímero selecionável

drylin® mesa linear miniatura
SLN – Mesa linear de baixo perfil

Pequeno (altura de instalação a partir de 22 mm), leve e plano

para funcionamento manual com manípulo

drylin® SLN mesa linear de baixo perfil com motor
SLN – Mesa linear de baixo perfil com motor

Pequeno (altura de instalação a partir de 22 mm), leve e plano

funcionamento motorizado

drylin® - Mesas lineares XY
drylin® SLW
SLW - Mesa linear XY

Mesa linear XY económica para ajustes de posição manuais

Isenta de lubrificação e resistente à corrosão

Curso máximo em mesa XY de 300 mm

Mesa linear drylin® SLW XY em aço inox
SLW-XY-ES - Mesa linear XY em aço inox

Para ajustes de posição manuais

Plano e compacto:

Todos os materiais: Aço inox VA e V4A

Resistente a químicos e à corrosão

drylin® SHT/SHT-PL
SHT/SHT-PL - Mesa linear XY com "Pré carga"

Elevada precisão, rigidez e alinhamento pelo fabrico em máquina CNC

Disponível em versão standard ou com pré carga

Montagem da mesa superior com acionamento à direita ou esquerda

Mesa linear drylin® pronta a instalar com motor
Atuadores lineares drylin® para acionamento elétrico
Mesa linear SAW pronta a instalar com motor de passo

Para o seu motor de passo
NEMA-23

Acionamento por fuso, rolamentos de esferas nos apoios

Passos de 2 mm, 3 mm, 12 mm ou 50 mm por rotação

Desenho compacto, baixo peso, elevada estabilidade

Módulo linear drylin®: Kit para montagem de motor
Acessórios drylin® para montagem de motor

Montagem rápida e fácil do seu motor com as mesas lineares isentas de lubrificação drylin® Kit de montagem com espaçador, flange do motor e acoplamento para a montagem fácil do motor NEMA23.

Acessórios drylin® SHT e SLW
drylin® SHT - Indicador de posição
Cursor

Dispositivo analógico, para ajuste e leitura direta da posição do carro.

drylin® SHT - Travão do Fuso
Travão do fuso

O travão para o fuso, tem uma flange para ligação do indicador de posição e montagem do fuso

drylin® SHT - manípulo
Manípulo manual

Manípulo para ser montado na extremidade do fuso da mesa linear Vários modelos disponíveis

drylin® SHT - Placa adaptadora
Placa adaptadora

Para o indicador e/ou travão

drylin® SHT V-drive
V-drive

A transmissão angular drylin® SHT-WT oferece a máxima flexibilidade no acionamento

drylin® SHT-WS: todas as direções
Kit de peças de montagem

O kit de peças de montagem drylin® SHT-WS permite a montagem de uma mesa linear SHT na carruagem de outra na vertical.

drylin® Transmissão flexível
Transmissão flexível

Transmissão flexível de binário para as mesas lineares acionadas por fuso drylin®.

SLW-1040 - mesa linear para cursos >750 mm
Mesa linear com suportes de fuso SLW-1040

Solução inteligente para curso longos das mesas lineares SLW
