Componentes da igus® para plataformas telescópicas e extensíveis elevatórias

As plataformas telescópicas e elevatórias dispõem de pouco espaço para o transporte dos cabos de potência e comando, motivo pelo qual se recorre às calhas articuladas fabricadas em polímeros de elevada performance ou às calhas articuladas híbridas em plástico e metal da igus para proteger os seus cabos e mangueiras.

As peças sobressalentes da igus para sistemas de guiamento e transmissão em plataformas elevatórias telescópicas, tais como as calhas articuladas ou porta-cabos, os cabos e as mangueiras, assim como os casquilhos deslizantes em polímeros, guias lineares ou placas guia de deslize, suportam as condições difíceis no exterior e sob cargas permanentes.

Como as calhas articuladas não têm parafusos, não há peças soltas ou perdidas devido às vibrações. Não há corrosão nem encravamentos, graças ao plástico.  Com abertura em qualquer ponto e montagem em minutos. Cabos com elevada resistência aos raios UV, concebidos para uma utilização dinâmica contínua em calhas articuladas e com uma garantia de 36 meses. Sem necessidade de lubrificação e manutenção com os casquilhos e guias lineares deslizantes da igus®.


Caixa de amostras para plataformas telescópicas

Aspetos importantes para as plataformas telescópicas e extensíveis elevatórias

Veja por si mesmo a qualidade dos nossos produtos. A caixa de amostras contém uma seleção de soluções da igus para a utilização em telescópicas extensíveis e elevatórios.


Pedir já uma caixa de amostras gratuita

Solução de sistemas prontos a instalar para plataformas telescópicas e extensíveis elevatórias

Solução de sistemas prontos a instalar para plataformas telescópicas e extensíveis elevatórias
Tudo a partir de um único fornecedor, fiabilidade, testados e de instalação rápida

Os sistemas de calhas totalmente confecionados, compostos por calhas articuladas, mangueiras e cabos chainflex, bem como conectores de ligação ou acessórios metálicos da igus, asseguram o transporte seguro de cabos e mangueiras hidráulicas nos braços telescópicos.

Sistemas de calhas articuladas

Sistema de calha articulada fiável e simples

Os cabos de comando, dados, potência e as mangueiras têm de ser guiados em segurança nas plataformas telescópicas. As calhas articuladas da igus oferecem uma proteção especial aos cabos, não só contra influências externas, como também contra o desgaste, que ocorre durante a retração e extensão cíclica dos braços telescópicos com diferentes velocidades de elevação.

Calha articulada híbrida YE. 42

Calha articulada híbrida YE. 42

A calha articulada híbrida YE.42, composta por plástico e metal, é 50% mais leve e fácil de montar, pois pode ser aberta em qualquer ponto e os elos podem ser substituídos individualmente.

Calha articulada E4.1L

Calha articulada E4.1L

As calhas articuladas da série E4.1L combinam a fácil instalação, com a robustez e peso reduzido numa única gama. Estão disponíveis em stock com muitos tamanhos e com diversos acessórios.

Calha articulada E2.1

Calha articulada E2.1

As calhas articuladas da série E2.1 são particularmente adequadas para espaços de instalação muito reduzidos e cursos curtos sem suporte. São fáceis de montar e podem ser abertas em qualquer ponto.

Guiamento para mangueiras hidráulicas

Calha articulada E2.1

Guiamento seguro e fiável de duas mangueiras hidráulicas com calhas articuladas E2 da igus com travessas extensíveis. A solução especial para plataformas extensíveis montadas em camiões. As calhas articuladas E2 com travessas extensíveis são muito robustas e compactas.

Cabos chainflex

Raios de curvatura muito pequenos e esforços elevados

Os cabos chainflex suportam tensões de flexão muito elevadas e permitem os menores raios de curvatura até 4 x d. Todos os cabos chainflex apresentam uma garantia de 36 meses.

Cabos de comando CF890/CF891

Cabos de comando CF890/CF891

Para aplicações flexíveis com exposição a óleos. Para aplicações em ambientes interiores e exteriores sem radiação solar direta. Especialmente para cursos sem suporte até 10 m.

Cabos de comando CF77.UL/CF78.UL

Cabos de comando CF890/CF891

Para utilização em aplicações exigentes e com resistência a óleos quase total. Aplicações em ambientes interiores e exteriores sob radiação UV média. Cursos sem suporte até 100 m.

Cabos bus CFBUS.PUR

Cabos bus CFBUS.PUR

Para cargas médias e resistência a óleos quase total. Aplicações em ambientes interiores e exteriores sem radiação solar direta. Cursos sem suporte até 20 m.

Polímeros deslizantes

Placas deslizantes autolubrificadas em iglidur em vez de placas de elevada manutenção

As necessidades de lubrificação e manutenção resultam em custos elevados. Graças às placas deslizantes autolubrificadas em polímero da igus, as plataformas telescópicas podem funcionar sem lubrificação e manutenção. Além disso, estas soluções são habitualmente mais económicas e de maior duração de vida comparadas com as soluções metálicas.

Placas deslizantes

Placas deslizantes

As placas deslizantes em polímero são especialmente concebidas para aplicações dinâmicas, não necessitando de lubrificantes adicionais nem de manutenção.

Informação técnica: sistemas de calhas articuladas para equipamentos extensíveis

Informação técnica: sistemas de calhas articuladas para equipamentos extensíveis

Componentes para plataformas telescópicas e extensíveis elevatórias

Quer seja em estaleiros, equipamentos de bombeiros ou cenários de Hollywood: as plataformas elevatórias e telescópicas extensíveis são utilizadas em todo o mundo. Os seus projetistas exigem sistemas de calhas articuladas leves, robustos, resistentes e de fácil manutenção. Isto levou os fabricantes a investir em desenvolvimento e investigação durante décadas.  Obtenha neste documento mais informações sobre como melhorar a tecnologia e reduzir os custos com os produtos da igus®.


Descarregar já o documento

Serviço de manutenção e instalação

A igus também fornece serviços de manutenção e instalação. Instalamos o sistema com garantia e possibilidade de manutenção preditiva.

Manutenção preditiva com produtos inteligentes

Manutenção preditiva com produtos inteligentes

Os smart plastics da igus permitem produtos que incluem diferentes sensores isense e módulos de análise icom e icom. plus, que avaliam os estados operacionais, comunicam as medidas de manutenção necessárias e param a operação antes que ocorra qualquer dano maior no equipamento.

Serviço de instalação e pós-venda

Serviço de instalação e pós-venda

Nós tratamos da instalação. Custos de instalação calculáveis e, a pedido, um contrato de manutenção para os sistemas de calhas articuladas completos da igus.

Problemas comuns e soluções

Exemplo de aplicação de porta-paletes prolongados
Problema:
Componentes pesados reduzem a carga útil

A carga útil desempenha um papel importante em muitas aplicações com eixos inclinados ou uma função telescópica, uma vez que pode ser limitada por componentes pesados. No caso desta plataforma telescópica de trabalho, por exemplo, o objetivo é reduzir tanto quanto possível o peso no cesto.

Calha articulada E4.1L
Solução:
Redução de peso em até 30% com este sistema de fornecimento de energia

A calha articulada E4.1L é muito resistente e também muito leve. Não só facilita aplicações telescópicas mais longas, como também permite uma redução do peso em até 30%. Além disso, proporciona mais espaço útil, em comparação com modelos anteriores, enquanto o espaço de instalação permanece igual.

Exemplo de aplicação: calha articulada sem suporte em autogrua empilhadora
Problema:
Os componentes utilizados impõem um limite aos comprimentos sem suporte

Algumas aplicações, como esta autogrua empilhadora, requerem um fornecimento de energia sem suporte. Contudo, o sistema de fornecimento de energia usado impõe um limite ao comprimento. Por este motivo, são necessários sistemas de fornecimento de energia resistentes e duradouros.

E4.1L em utilização
Solução:
Calha articulada comprida sem suporte

A E4.1L proporciona uma distribuição ideal da força em comprimentos sem suporte e suporta forças de pressão e tração de até 7000 N. Com esta calha articulada são possíveis cargas de até 600 kg/m. Deste modo, esta calha articulada é especialmente adequada para a utilização sem suporte.

Sistema de fornecimento de energia com mangueiras desgastadas
Problema:
Abrasão do material devido ao movimento

Ao guiar linhas hidráulicas, a alta pressão exercida sobre as mangueiras indica que se pode contar com uma maior abrasão do material das mangueiras, para além do movimento. Ambos os fatores não só constituem um risco durante a operação, como podem também provocar falhas.

Calha articulada guia mangueira hidráulica
Solução:
Suporte seguro que protege as mangueiras

A E4.1L proporciona um suporte seguro a mangueiras sob pressões variáveis e o seu design é particularmente apropriado para mangueiras. Mesmo estando a mangueira em constante movimento, a abrasão do material é reduzida, enquanto a segurança e a proteção são aumentadas.

Grove Manlift com calha articulada num espaço extremamente reduzido
Problema:
Guiamento de cabos e mangueiras nos espaços de instalação mais reduzidos

No caso de aplicações com uma extensão telescópica ou um mastro de elevação, existe pouco espaço para os sistemas de fornecimento de energia. Portanto, são necessários raios de curvatura muito reduzidos, os quais nem todos os cabos/mangueiras e calhas articuladas conseguem assegurar. Em simultâneo, é exigida uma duração de vida particularmente longa.

Comparação do tamanho: calha articulada e lápis
Solução:
Raios de curvatura mínimos e elevada durabilidade

As calhas articuladas da igus® e os cabos chainflex® fiáveis permitem raios de curvatura muito reduzidos, formando sistemas de fornecimento de energia extremamente compactos. Com condutores agrupados em feixes, os cabos chainflex® são extremamente duráveis, mesmo sob tensões de flexão extremas.

Pontos de apoio telescópicos de elevada manutenção
Problema:
Lubrificação incorreta ou insuficiente

Os pontos de apoio telescópicos requerem manutenção e lubrificação regulares. Isto implica um trabalho de manutenção constante, para garantir que o equipamento se mantém seguro e a funcionar corretamente.

Casquilho isento de lubrificação com varão de material iglidur®
Solução:
Pontos de apoio telescópicos isentos de manutenção com iglidur®

A utilização do plástico técnico iglidur® torna os pontos de apoio telescópicos isentos de manutenção e de lubrificação. Pode maquinar você mesmo o material ou solicitar o fabrico de formas personalizadas à igus®. A duração de vida do plástico iglidur® pode ser calculada online.

Os projetos mais fascinantes com produtos da igus

Plataformas elevatórias

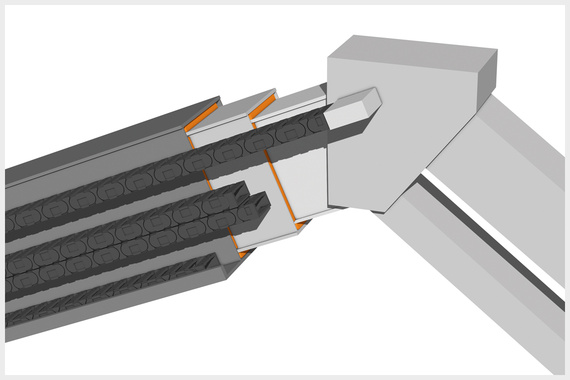

No interior dos braços das plataformas elevatórias, sistemas de calhas articuladas totalmente confecionados da igus, asseguram um guiamento seguro dos cabos de comando e das mangueiras hidráulicas. Estes são totalmente testados previamente na igus.


readychains em plataformas elevatórias

Plataformas extensíveis

Estas plataformas são geralmente utilizadas na mineração subterrânea. Até agora, as mangueiras e os cabos estavam soltos e podiam ficar facilmente presos ou danificados.


Working platform

Extensíveis de transporte

Estes veículos são especialmente concebidos para o transporte das pás de turbinas eólicas.


Extensíveis de transporte

Aplicação na mineração

Uma plataforma utilizada em minas, para trabalhos de manutenção em diversas áreas.


Mining application

Máquinas de perfuração e cravação de estacas

Estas máquinas de perfuração e cravação de estacas são utilizadas, por exemplo, na construção de ferrovias, para instalar estacas de betão para as linhas elétricas.


Drilling and piling machines

Máquina de perfuração

Este novo modelo de escavação subterrânea permite a execução de vários passos num só dispositivo.


Working platform
