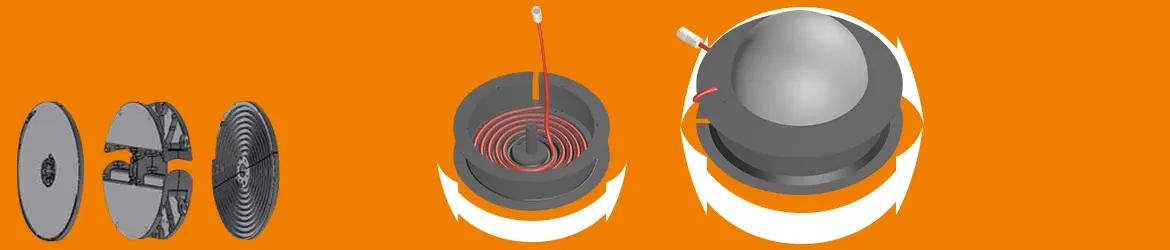

Módulo rotativo CRM

Módulos rotativos CRM - ângulo de rotação até 6480°

O novo módulo rotativo CRM é mais leve e compacto do que as sistemas de guiamento estáticas, por exemplo. Permite ângulos de rotação de até 6480° num espaço mínimo de instalação. É possível a condução de diferentes tipos de cabos (energia, sinal, cabo de fibra ótica, pneumáticos, óleos). Não há necessidade de passagens rotativas propensas a interferências e inflexíveis e a instalação é simples e pronta a instalar.

Possíveis áreas de aplicação:

  • Mecânica geral e engenharia de instalações
  • Sistemas de produção / manuseamento de materiais
  • Máquinas-ferramentas
  • Robôs industriais
  • Tecnologia médica
  • Centrais eólicas
  • Passeios de diversão / parques de diversão
  • Telescópios/antenas de satélite
Faça já uma consulta para um projeto
Melhoria técnica

Tecnologia

  • Sem anel deslizante: pode ser equipado com qualquer tipo de cabo
    (energia, dados, ar ou líquidos)
  • Também pode ser equipado com condutas onduladas
  • Espaço de instalação reduzido, muito plano
  • Ângulo de rotação até 6.480° (consoante o sistema)
  • À prova de salpicos de água graças à
    ininterrupta
Redução do custo

Reduzir os custos

  • Económica em caso de reparação (possibilidade de substituição de
    componentes individuais)
  • Adaptável aos desenvolvimentos tecnológicos através de
    simples substituição dos cabos utilizados
Provas dadas

Provas

Sustentabilidade

sustentabilidade

  • Não há componentes de cobre adicionais
    no sistema (exceto cobre de linha) As peças são reutilizáveis
  • Menos matéria-prima necessária devido à opção de reparação parcial em vez de substituição total
  • Recicle a sua calha articulada ou porta-cabos no final
    do seu ciclo de vida no programa de reciclagem da igus® Chainge®. Não importa o fabricante. Receberá um vale para o efeito: programa chainge®
  • A igus® apoia a economia circular do plástico e investe na reciclagem química

Dados técnicos

3 tamanhos: Dependendo do diâmetro do cabo

Peça n.º.

Diâmetro do cabo

Ângulo de rotação

Comprimento necessário do cabo módulo rotativo

CRM.250.08.01

5 mm - 8 mm

6480°

4,5 m

CRM.250.11.01

8 mm - 11 mm

4320°

3,3 m

CRM.250.15.01

11 mm - 15 mm

2160°

2,4 m

Comprimento total do cabo: Comprimento do cabo do módulo rotativo + projeção FP (fonte de ligação)

Exemplo: CRM.250.11.01 ➔ Comprimento total do cabo: 3,3 m + 5 m (projeção FP) = 8,3 metros

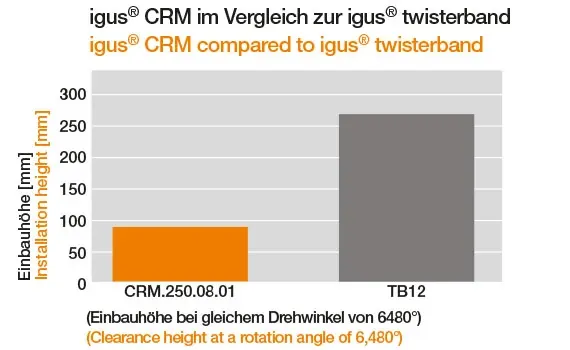

Teste: Altura ocupada pelo módulo rotativo CRM e a twisterband TB12

Teste: Altura ocupada

A igus® comparou o módulo rotativo CRM e o twisterband no seu maior laboratório de testes da indústria. Ambas as séries foram avaliadas em termos da sua altura livre no mesmo ângulo de rotação de 6480°

Resultado: Comparado com o twisterband, o módulo rotativo CRM requer menos altura livre para o mesmo ângulo de rotação de 6480°. A altura livre do módulo rotativo é de cerca de 99 mm e a do twisterband TB12 é de cerca de 260 mm.

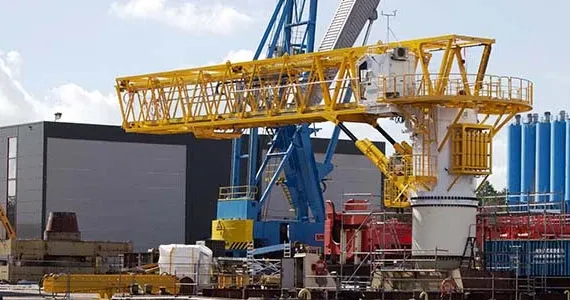

Exemplo de aplicação com módulos rotativos

Exemplo de aplicação de módulos rotativos

Rolamento de ponte

O módulo rotativo igus® 540° é utilizado no interior do rolamento da ponte para realizar movimentos de rotação.

Aplicações com calhas articuladas

Mais aplicações na calha articulada

Aqui encontrará uma visão geral de outras aplicações bem sucedidas de clientes.

  • Descubra mais
    • Módulos rotativos

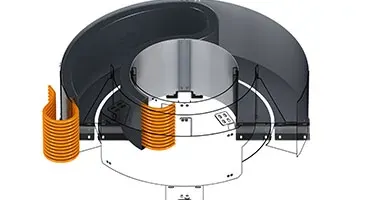

    Outros módulos rotativos
    Estão disponíveis vários sistemas para movimentos rotativos e em espiral e, graças a caraterísticas como a modularidade, a versatilidade e a elevada estabilidade, a fiabilidade é garantida.

    Outros módulos rotativos

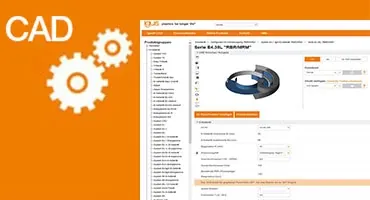

    Modelos CAD de módulos rotativos
