Dados técnicos do iglidur® Q290

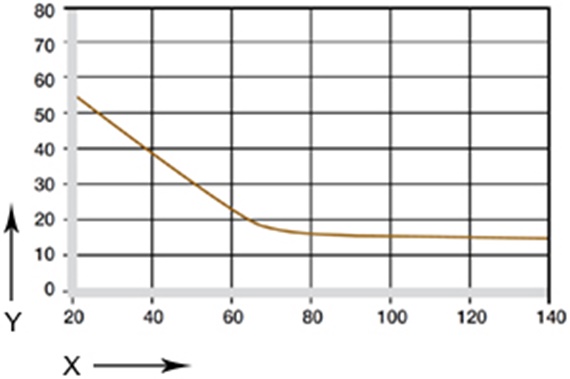

Diagrama 02: pressão superficial máxima recomendada como função da temperatura (55 MPa a +20 °C)

X = temperatura [°C]
Y = carga [MPa]

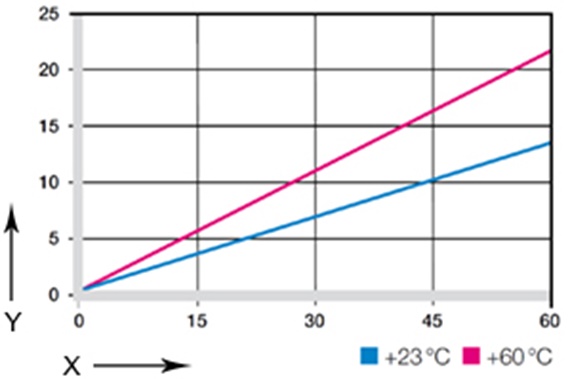

Diagrama 03: deformação com carga considerando a temperatura

X = carga [MPa]
Y = deformação [%]

Propriedades mecânicas

A força de compressão dos casquilhos deslizantes iglidur® Q290 diminui com o aumento da temperatura. O diagrama 02 demonstra esta relação inversa. Com uma exposição breve a uma temperatura de aplicação de +180 °C, a pressão superficial permitida ainda é de 10 MPa. A pressão superficial máxima recomendada representa um parâmetro mecânico relativamente ao material. Não podem ser retiradas conclusões relativamente às propriedades tribológicas.

m/s	Rotativa	Oscilante	linear
Contínua	0,8	0,6	1
Exposição breve	2	1,4	2

Tabela 02: velocidades superficiais máximas

Velocidades superficiais permitidas

As aplicações comuns para casquilhos iglidur® Q290 incluem movimentos oscilantes de carga média a elevada a velocidades comparativamente baixas. Contudo, podem ser alcançadas velocidades relativamente altas. As velocidades indicadas na tabela 03 representam valores limite para as cargas reduzidas dos casquilhos. Elas não apresentam qualquer indicação da resistência ao desgaste com esses parâmetros.

Temperaturas

A temperatura máxima de +140  °C em funcionamento contínuo permite a utilização do iglidur® Q290, por exemplo, em aplicações comuns nos setores agrícola, de veículos comerciais ou de máquinas de construção. Iniciando a uma temperatura de funcionamento de +80 °C, é necessária uma salvaguarda axial adicional para o casquilho, uma vez que uma montagem à pressão, por si só, já não será suficiente.

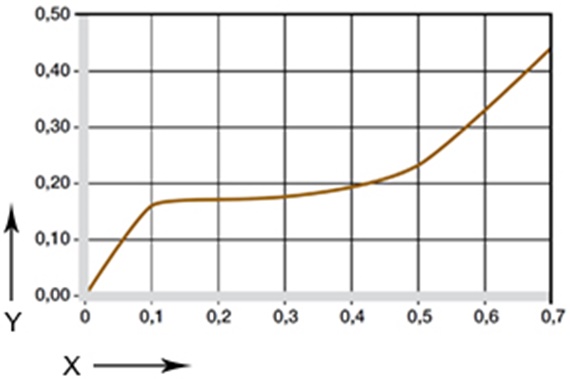

Diagrama 04: coeficiente de atrito como uma função da velocidade superficial, p = 0,75 MPa

X = velocidade superficial [m/s]
Y = coeficiente de atrito μ

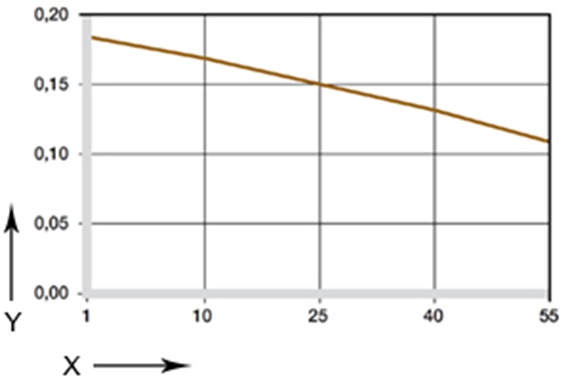

Diagrama 05: coeficiente de atrito como uma função da carga, v = 0,01 m/s

X = carga [MPa]
Y = coeficiente de atrito μ

Atrito e desgaste

Tenha em mente que uma superfície deslizante com um acabamento superficial rugoso irá aumentar o atrito. O coeficiente de atrito do iglidur® Q290 vai aumentando à medida que a velocidade também aumenta.

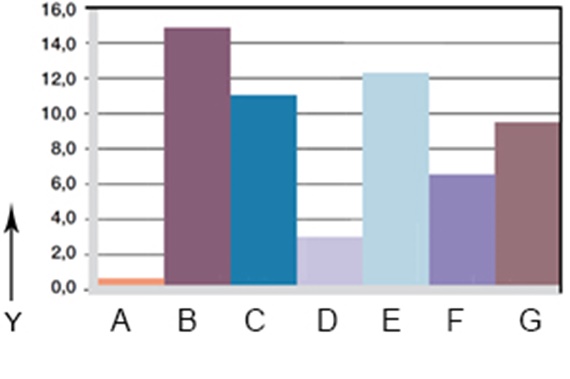

Diagrama 06: desgaste, aplicação rotativa com vários materiais de veio, p = 1 MPa, v = 0,3 m/s

X = material de veio
Y = desgaste [μm/km]

A = alumínio anodizado rígido
B = aço do parafuso automático
C = Cf53
D = Cf53, cromoduro
E = aço de carbono HR
F = aço inoxidável 304
G = aço de alto grau

materiais de veio

É geralmente recomendada a utilização de veios endurecidos para cargas mais elevadas a partir de aproximadamente 10 MPa. No entanto, isto muitas vezes não acontece na realidade, especialmente, no que diz respeito aos métodos de revestimento resistentes à corrosão. Assim, o material do iglidur® Q290 tem grande influência nessas aplicações.

Média	Resistência
Álcool	+ to 0
Hidrocarbonetos	+
Massas lubrificantes, óleos sem aditivos	+
Combustíveis	+
Ácidos diluídos	0 to -
Ácidos fortes	-
Alcalinos diluídos	+
Alcalinos fortes	+ to 0

+ resistente      0 resistência limitada      – não resistente
Todas as informações fornecidas à temperatura ambiente [+20 °C]
Tabela 05: resistência química do iglidur® A290

Propriedades elétricas

Resistência específica de contacto	> 1012 Ω cm
resistência superficial	> 1012 Ω

Resistência à radiação

Os casquilhos deslizantes fabricados em iglidur® Q290 são resistentes à radiação até uma intensidade de 3 x 102 Gy.


Resistente a raios UV

Os casquilhos iglidur® Q290 apresentam uma boa resistência a radiação UV e outros efeitos climáticos.


Vácuo

Em vácuo, qualquer humidade absorvida é libertada. O uso em vácuo é possível, de forma limitada.


Absorção de humidade

A absorção da humidade dos casquilhos deslizantes iglidur® Q290 é de 3,0% do peso, em condições climáticas normais. O limite de saturação em água é de 9,3% do peso.

Diâmetro d1 [mm]	Veio h9 [mm]	iglidur® A290 D11 [mm]	Alojamento H7 [mm]
a 3	0 - 0,025	+0,020 +0,080	0 +0,010
> 3 bis 6	0 - 0,030	+0,030 +0,105	0 +0,012
> 6 bis 10	0 - 0,036	+0,040 +0,130	0 +0,015
> 10 bis 18	0 - 0,043	+0,050 +0,160	0 +0,018
> 18 bis 30	0 - 0,052	+0,065 +0,195	0 +0,021
> 30 bis 50	0 - 0,062	+0,080 +0,240	0 +0,025

Tabela 07: tolerâncias importantes para os casquilhos deslizantes iglidur® Q290, de acordo com a norma ISO 3547-1 após montagem à pressão

Tolerâncias de instalação

Os casquilhos deslizantes iglidur® Q290 são casquilhos standard para veios com tolerância h (mínimo recomendado h9). Os casquilhos são concebidos para montagem à pressão num alojamento usinado com tolerância H7. Depois da instalação num alojamento com diâmetro nominal, o diâmetro interior ajusta-se automaticamente às tolerâncias E10. Em determinadas dimensões, a tolerância varia consoante a espessura da parede (consultar tabela de gama de produtos).
