iglidur® A290 - Dados do material

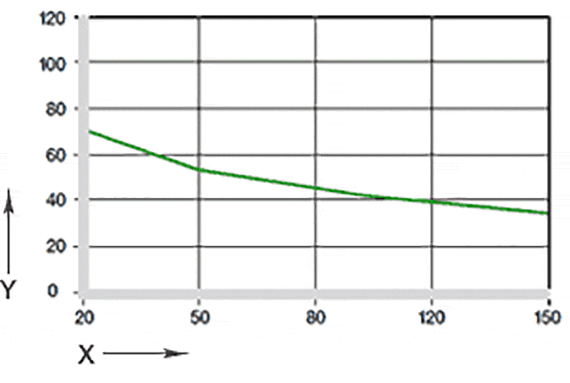

Fig. 02: Máx. pressão superficial recomendada em função da temperatura(70 MPa a +20 °C)

X = Temperatura [°C]
Y = Carregar [MPa]

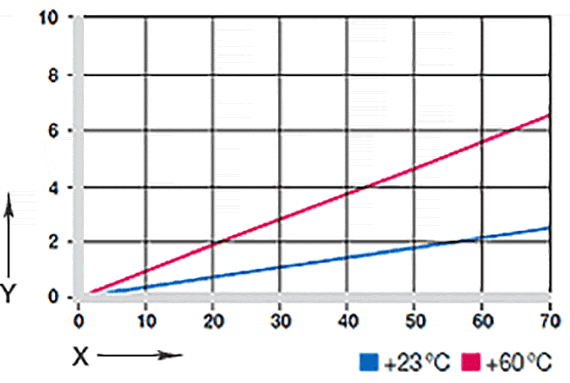

Figura 03: Deformação sob baixas cargas e temperaturas

X = Carga [MPa]
Y = Deformação [m/s]

Propriedades Mecanicas

A pressão superficial máxima recomendada representa um parâmetro importante relativamente ao material. Não podem ser retiradas conclusões relativamente ao nível tribológico. A força de compressão dos casquilhos deslizantes iglidur® A290 diminui com o aumento da temperatura. A figura 02 demonstra esta influência.

Com esta carga, a deformação à temperatura ambiente é apenas cerca de 2,5%. A deformação plástica para esta carga radial não é relevante. No entanto, também depende do período de exposição. A figura 03 apresenta a deformação elástica do iglidur® A290 com cargas radiais.

m/s	rotativo	Oscilação	linear
Constante	1	0,7	3
curto período	2	1,4	4

Tabela 02: Velocidade máxima de deslize

Velocidades superficiais admissíveis

O iglidur® A290 é adequado para baixas velocidades superficiais. Devido ao elevado atrito a baixa carga, os casquilhos iglidur® A290 aquecem mais rapidamente do que outros casquilhos. Com velocidades mais elevadas, o atrito também cresce.

iglidur® A290	temperatura ambiente
Inferior	- 40 °C
Superior, a longo prazo	+ 140 °C
Superior, a curto prazo	+ 180 °C
Segurança axial adicional	+110 °C

Tabela 03: Limites de temperatura para iglidur® A290

Temperaturas

A força de compressão dos casquilhos deslizantes iglidur® A290 diminui com o aumento da temperatura. A figura 02 demonstra esta influência. As temperaturas a que os casquilhos estão sujeitos têm influência no desgaste dos mesmos. O desgaste aumenta com a subida de temperatura consideravelmente notória, a partir de +120 °C. Recomenda-se uma fixação adicional a temperaturas superiores a +110 °C.

Figura 04: Coeficientes de atrito dependendo da velocidade superficial, p = 0,75 MPa

X = Velocidade da superfície [m/s]
Y = Coeficiente de atrito μ

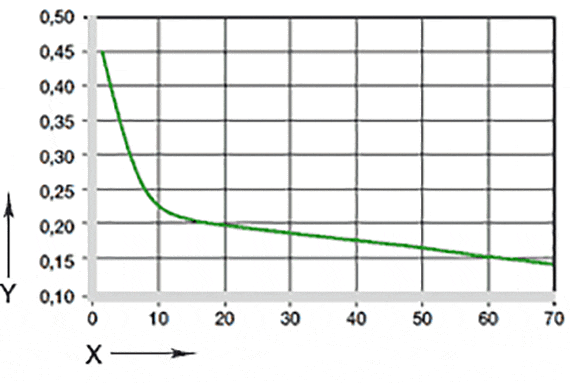

Figura 05: Coeficientes de atrito dependendo da carga, v = 0,01 m/s

X = Carregar [MPa]
Y = Coeficiente de atrito μ

Atrito e desgaste

O coeficiente de atrito muda, tal como a resistência ao desgaste, com o aumento da carga e a velocidade superficial (figuras 04 e 05).

iglidur® A290	Seco	Massa lubrificante	Óleo	Água
Coeficiente de atrito µ	0,13 - 0,40	0,09	0,04	0,04

Tabela 04: Coeficiente de atrito para o iglidur® A290 em trabalho com o aço (Ra = 1 µm, 50 HRC)

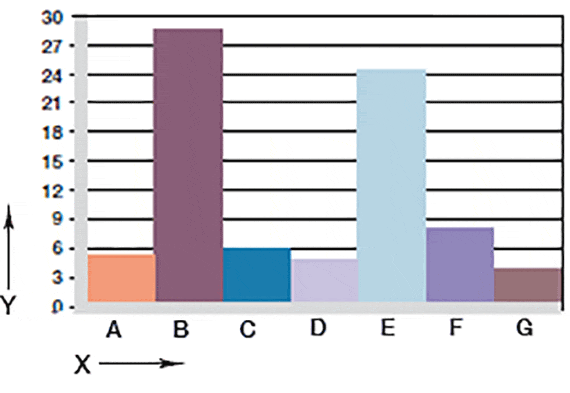

Figura 06: desgaste em aplicações rotativas com vários materiais de veio p = 1 MPa, v = 0.3 m/s

X = materiais de veio
Y = desgaste [μm/km]

A = alumínio anodizado
B = aço maquinado
C = Cf53
D = Cf53, cromoduro
E = St37
F = V2A
G = X90

Materiais dos veios

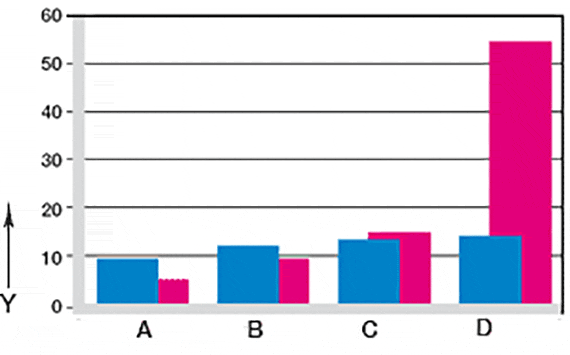

As figuras 06 e 07 apresentam um excerto dos resultados de testes com diferentes materiais de veio com casquilhos de iglidur® A290. Em comparação com o iglidur® A200, as propriedades tribológicas melhoradas do iglidur® A290 também se refletiram nos coeficientes de desgaste. Com cargas reduzidas, as diferenças na resistência ao desgaste das combinações do iglidur® A290 com diferentes materiais de veio são bastante evidentes

Meio envolvente	Resistência
Álcoois	+ to 0
Hidrocarboneto	+
Massas, óleos sem aditivos	+
Combustíveis	+
Ácidos diluídos	0 to -
Ácidos fortes	-
Bases diluídas	+
Bases fortes	+ to 0

+ resistente      0 resistência limitada      - não resistente
Todas as especificações à temperatura ambiente[20 °C]
Tabela 05: resistência química dos casquilhos iglidur® A290

Propriedades eléctricas

Resistência volumétrica específica	> 1011 Ωcm
Resistência superficial	> 1011 Ω

Resistência química

Os casquilhos iglidur® A290 apresentam uma boa resistência a substâncias químicas. São resistentes à maioria dos lubrificantes. Os casquilhos iglidur® A290 não sofrem a influência da maioria dos ácidos orgânicos e inorgânicos fracos.


Radiação

Os casquilhos iglidur® A290 são resistentes à uma intensidade de radiação na ordem dos 3 x 10² Gy.

Resistência a raios UV

Os casquilhos iglidur® A290 são resistentes a radiações UV, mas as propriedades tribológicas deteoram-se.

Vácuo

Os casquilhos iglidur® A290 podem ser usados no vácuo, mas com algumas restrições.

Propriedades eléctricas

Os casquilhos iglidur® A290 são isolantes eléctricos.

Máxima absorção de humidade
a +23 °C/50% h.r. F.	1,7% do peso
Absorção máx. de água	7,3% do peso

Tabela 06: absorção de humidade do iglidur® A290

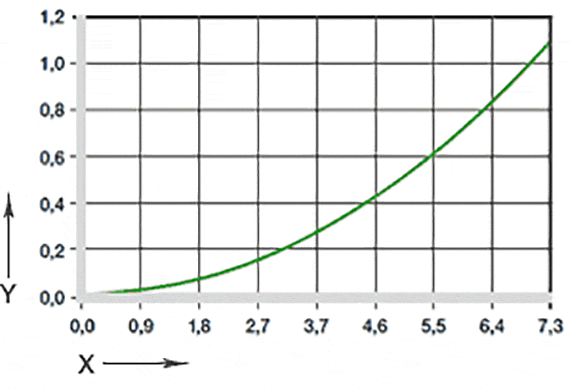

Diagrama 10: efeito de absorção de humidade

X = Absorção de humidade [% do peso]
Y = Redução do diâmetro interno [%]

Absorção de humidade

O grau e absorção de humidade dos casquilhos iglidur® 200 é cerca de 1,7% nas condições standard de temperatura. O ponto de saturação na água em 7,3% é uma desvantagem, que deve ser levada em conta de todas as maneiras em aplicações em áreas úmidas ou molhadas.

Diâmetro d1 [mm]	Veio h9 [mm]	iglidur® A290 D11 [mm]	Alojamento H7 [mm]
Até 3	0 - 0,025	+0,020 +0,080	0 +0,010
> 3 to 6	0 - 0,030	+0,030 +0,105	0 +0,012
> 6 to 10	0 - 0,036	+0,040 +0,130	0 +0,015
> 10 to 18	0 - 0,043	+0,050 +0,160	0 +0,018
> 18 to 30	0 - 0,052	+0,065 +0,195	0 +0,021
> 30 até 50	0 - 0,062	+0,080 +0,240	0 +0,025
> 50 to 80	0 - 0,074	+0,100 +0,290	0 +0,030

Tabela 07: tolerâncias importantes para casquilhos iglidur® A290 de acordo com a norma ISO 3547-1 após montagem à pressão.

Tolerâncias de instalação

buchas iglidur® A290 são buchas-padrão para eixos com tolerância-h (mínima recomendada h9). Os casquilhos são dimensionados para serem montados em alojamentos com tolerância h7 . Depois da instalação num alojamento com diâmetro H7 nominal, o diâmetro interior do casquilho ajusta-se automaticamente para uma tolerância D11.
