Módulos lineares económicos SHTP

Pequeno, leve e económico

Os módulos lineares SHTP são os modelos económicos da série SHT. As barras transversais e as corrediças da série SHTP são fabricadas por moldagem por injeção. Os materiais para o eixo redondo e o fuso podem ser selecionados. Uma estrutura extremamente leve pode ser obtida com veios de carbono ou alumínio. Os veios em aço inoxidável são também uma solução muito duradoura. E como acionamento da rosca pode ser selecionada uma rosca trapezoidal autoblocante ou uma rosca íngreme de rotação rápida a seco®.

Especificação especial:

Construção leve graças à combinação de plástico e alumínio
Concebida para uma montagem rápida
Económica devido à moldagem por injeção e anodização transparente

Serviços de produtos

Descarregar dados do catálogo

Extrato de catálogo gratuito com todos os dados técnicos para esta gama de produtos.

Descarregar o extrato do catálogo agora

Pedir uma proposta

Está interessado numa oferta personalizada? Então deixe-nos uma mensagem!

Enviar consulta agora

Configurador online gratuito

Configure você mesmo os módulos lineares individuais ao milímetro. Sem registo.

Ir para o configurador dos motores

As dimensões da série económica SHT

SHTP-01-06-AWM

Versão miniatura

Versão miniatura
Peso muito baixo
Rosca: M8
comprimento máx. do curso: 300 mm
máx. Capacidade de carga:

axial 50 N
radial 50 N

Comprimento da corrediça: 45 mm

SHTP-01-10

O modelo de entrada leve SHTentry-level

Design plano e particularmente leve
Ideal para soluções com várias lâminas
Rosca: Tr08x1,5
comprimento máx. do curso: 350 mm
máx. Capacidade de carga:

axial 100 N
radial 400 N

comprimento do carro: 26 mm

SHTP-01-12 & SHTP-02-12-AWM

A versão SHT particularmente sólida

Construção sólida
Rosca: Tr10x2
comprimento máx. do curso: 500 mm
máx. Capacidade de carga:

axial 200 N
radial 400 N

Comprimento da corrediça: 30 mm

SHTP-01-12-AWM-FF

Para aplicações horizontais

Travão através de autobloqueio
Rosca: Tr10x2
comprimento máx. do curso: 500 mm
Capacidade de carga máxima Capacidade de carga:

axial 200 N
radial 400 N

Comprimento da corrediça: 55 mm

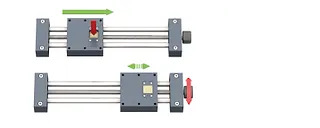

Avanço rápido para SHTP-01-12-AWM-FF

Desbloqueio rápido para módulos lineares com acionamento por parafuso de avanço

aperto rápido para ajuste manual

Uma opção para o eixo linear do fuso
Apenas eficaz para roscas com autobloqueio (rosca trapezoidal)
Ajuste rápido através do desbloqueio da porca do parafuso de avanço - Posicionamento preciso através de volante manual sobre o fuso
Utilizar apenas na posição de instalação horizontal

Configure online uma mesa linear SHT

Módulo linear de fuso SHT personalizado em apenas alguns passos
Configuração opcional de um eixo de acionamento personalizado
Criação automática de um modelo 3D
Exportação do módulo linear em vários formatos 2D e 3D
Desenho dimensionado 2D do conjunto em PDF
Lista completa de peças disponível para download em PDF

Configurar e encomendar uma mesa linear SHT

Configurar o módulo linear com acionamento por parafuso de avanço online

Configurar e encomendar uma mesa linear SHT

Materiais do veio

Selecione entre vários materiais de veio
Ao utilizar módulos lineares da série SHTP econ, pode escolher como material do veio o aço inoxidável, o alumínio anodizado duro (standard) ou o carbono. O curto prazo de entrega e o excelente coeficiente de fricção e de desgaste fazem da versão em alumínio a mais utilizada.

Sistema de rosca

Selecionar o acionamento do parafuso de avanço
Para o acionamento do parafuso de avanço, pode ser selecionada uma rosca trapezoidal autoblocante ou uma rosca de hélice alta de rotação rápida®.
