Módulo linear SHT-FF com libertação rápida

Posicionamento rápido e preciso

Os módulos lineares SHT-FF com mecanismo de libertação rápida oferecem uma combinação de posicionamento preciso e ajuste manual rápido.

  • Versão em alumínio
  • Para ajustes rápidos de formato
  • Travão autoblocante incluído
  • Comprimentos de curso livremente selecionáveis
  • Apenas recomendado para aplicações horizontais
  • Carga axial máx. Carga axial 200 N (posição de instalação horizontal)
  • Carga axial din. máx. 50 N
Módulo linear com mecanismo de aperto rápido

pressione➔desengatar➔mover manualmente➔engatar➔ajuste fino

Serviços de produtos

Descarregar dados do catálogo

Catálogo

Extrato de catálogo gratuito com todos os dados técnicos para esta gama de produtos.

Descarregar o extrato do catálogo agora

Pedir uma proposta

Consulta de produtos

Está interessado numa oferta personalizada? Então deixe-nos uma mensagem!

Enviar consulta agora

Configurador online gratuito

Configurador online

Configure você mesmo os módulos lineares individuais ao milímetro. Sem registo.

Ir para o configurador dos motores

SHT-FF-08

Módulo linear SHT-FF com mecanismo de libertação rápida
  • Comprimento da corrediça: 65 mm
  • Comprimento máximo do curso: 300 mm
  • Diâmetro do veio: 8 mm
  • SHT-08: carga axial máx: 50 N (posição de montagem horizontal)

SHT-FF-12

Módulo linear SHT-FF com mecanismo de libertação rápida
  • Comprimento da corrediça: 85 mm
  • Comprimento máximo do curso: 750 mm
  • Diâmetro do veio: 12 mm
  • SHT-12: carga axial máx: 200 N (posição de montagem horizontal)

O módulo linear especialmente leve com desbloqueio rápido

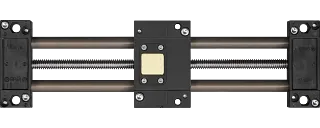

Módulo linear SHTP-FF leve em material de polímero iglidur

SHTP-FF num design leve e totalmente em plástico
O módulo linear SHTP com mecanismo de aperto rápido tem todas as vantagens das versões em alumínio, mas é muito mais leve devido ao design em plástico das corrediças e barras transversais. Um módulo linear com um comprimento de curso de 100 mm pesa apenas 0,35 kg.

  • Design particularmente leve
  • Comprimentos de curso livremente selecionáveis
  • Apenas recomendado para aplicações horizontais
  • Carga axial máx. Carga axial máx. estat. 200 N
  • Carga axial din. máx. 50 N

Desenhos técnicos

Módulo linear SHT-FF com mecanismo de libertação rápida
Módulo linear SHT-FF com mecanismo de libertação rápida

Módulo linear SHT-FF

SHTP-FF
SHTP-FF

Módulo linear SHTP-FF

Módulos lineares drylin® com um único clique ...

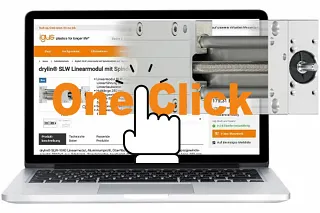

Loja de módulos lineares

...encomendar módulos lineares prontos a ligar com comprimentos de curso de 250 e 500 mm na loja online.

  • Com acionamento por fuso ou por correia dentada
  • Cada sistema com 2 comprimentos de curso definidos
  • Flexível com espigão de acionamento para funcionamento manual e elétrico Pronto a instalar com fixação do fuso, indicador de posição e volante para ajustes rápidos e reprodutíveis
  • Sem procura e montagem morosas
  • Esforço de conceção reduzido com ficheiros pdf e CAD disponíveis na loja online
