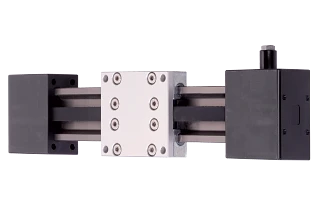

ZLW: eixo linear para condições extremas
Versão LT para aplicações de congelação profunda até -30°C
Versão UW para utilização subaquática
Os comprovados eixos de correia dentada drylin®® foram desenvolvidos para o posicionamento rápido de pequenas cargas. Para além da baixa massa intrínseca da guia e do carro, que resulta numa baixa inércia, as unidades lineares acionadas por correia dentada são isentas de corrosão, leves e compactas.
- Design 100 % isento de lubrificação com casquilhos deslizantes
- Montagem versátil e simples
- Comprimento do curso livremente selecionável
- Plano e robusto
- Leve e resistente à corrosão
Serviços de produtos
Dados técnicos
* comprimentos de curso mais longos a pedido
| Dados técnicos | ZLW-1040-LT para aplicações de congelamento profundo | ZLW-1040-UW para utilização subaquática |
|---|---|---|
| Peso sem curso [kg] | 1 | 1 |
| Peso 100 mm de curso [kg] | 0,14 | 0,14 |
| comprimento máx. do curso [mm] | 2.000 | 1000 |
| Transmissão [mm/U] | 70 | 70 |
| Perfil do dentado | AT5 | AT5 |
| Material da correia dentada | TPUKF2 | PU com elementos de tensão em aço inoxidável |
| Largura da correia dentada [mm] | 16 | 16 |
| Tensão da correia dentada [N] | 200 | 50 |
| Máximo. Carga radial [N] | 300 | 100 |
| Casquilho de guia | Rolamento de esferas a frio | Rolamentos de esferas em plástico xiros® |
| Máx. Velocidade [m/s] | 5 | 1 |
| Máximo. Desvio de posição da corrediça, dependente da carga [mm] | ±0,2 | ± 0,5 |
Desenho técnico
