Fornecimento de energia completamente pré-montado para o elevador de gôndola no parque de diversões

• O que era necessário: Calha articulada E4/4, fornecida como um sistema pré-instalado "readychain"
• Requisitos: Estabilidade e fiabilidade em utilização contínua, resistente à radiação UV permanente, ao calor, ao gelo, bem como à chuva e aos salpicos de água do passeio, solução modular e global que seja rápida de montar e desmontar
• Setor de atividade: Parques de diversões, carrosséis de diversões
• Sucesso para o cliente: Durante os primeiros dias do Bremer Freimarkt, foram dadas cerca de 15.000 voltas na boia de rafting sem interrupção. Apesar da sua altura e da rotação de 180 graus, o E4/4 garante um elevado grau de estabilidade graças a caraterísticas de design inteligentes. A e-chain funciona silenciosamente, o que é uma indicação de baixa fricção e baixa vibração. Factores que têm um efeito positivo na vida útil.

No mesmo ano em que foi apresentada a pista de rafting transportável "Wild 'n Wet", a atração teve de provar o seu valor num teste de resistência. Só nos primeiros dias do Freimarkt de Bremen, foram efectuadas 15.000 viagens na pista de rafting. Mas não houve interrupções.

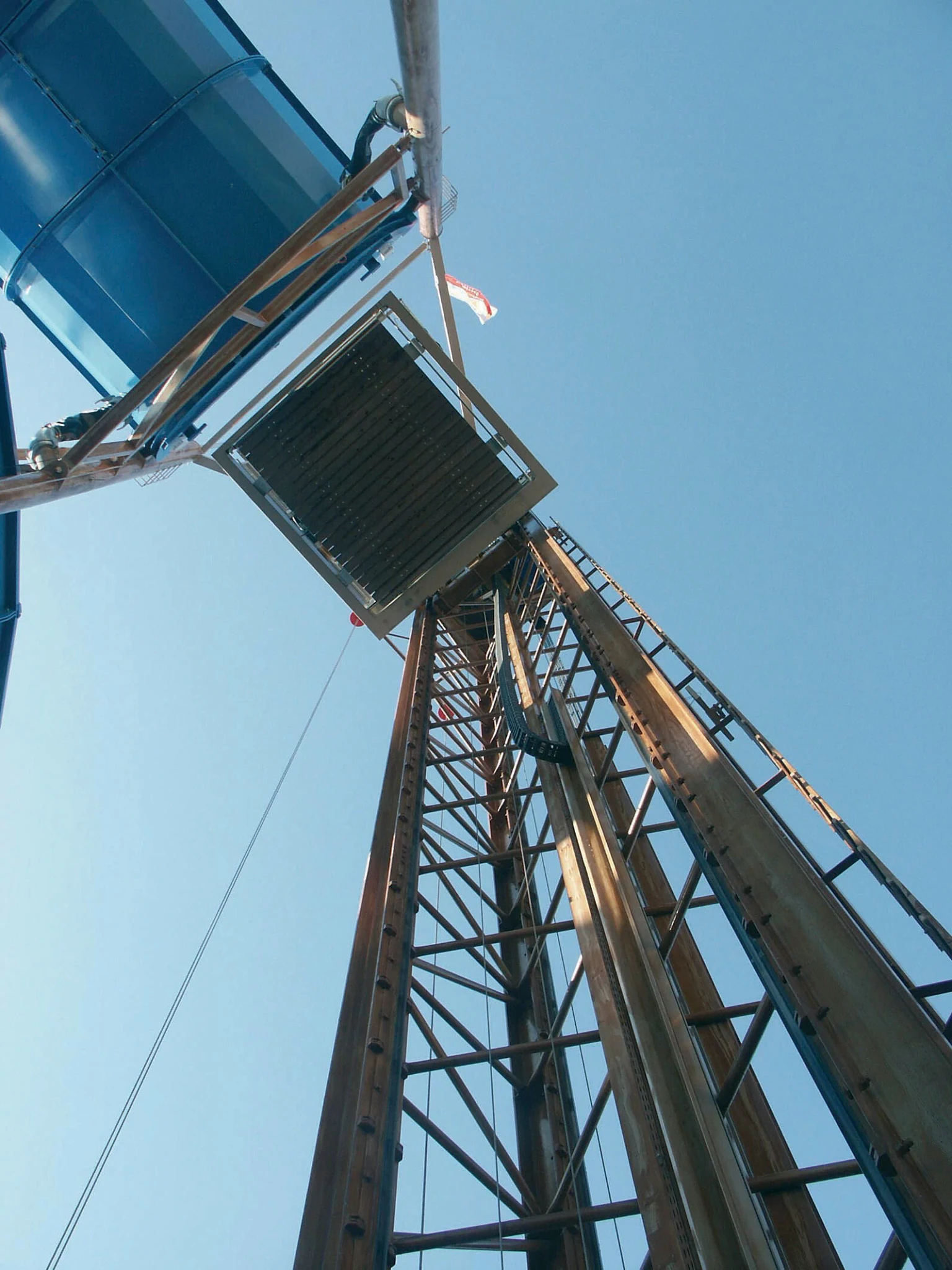

O fornecimento de energia, que movimenta de forma fiável todos os cabos do elevador de gôndolas de 20 metros de altura, também desempenha um papel importante neste processo. Este elevador leva as gôndolas, concebidas para um máximo de nove passageiros, até ao ponto de partida do passeio de água branca. A partir daí, começa o turbulento deslizamento através do tubo de água serpenteante e descendente. O elevador percorre a distância de 20 metros em apenas alguns segundos.

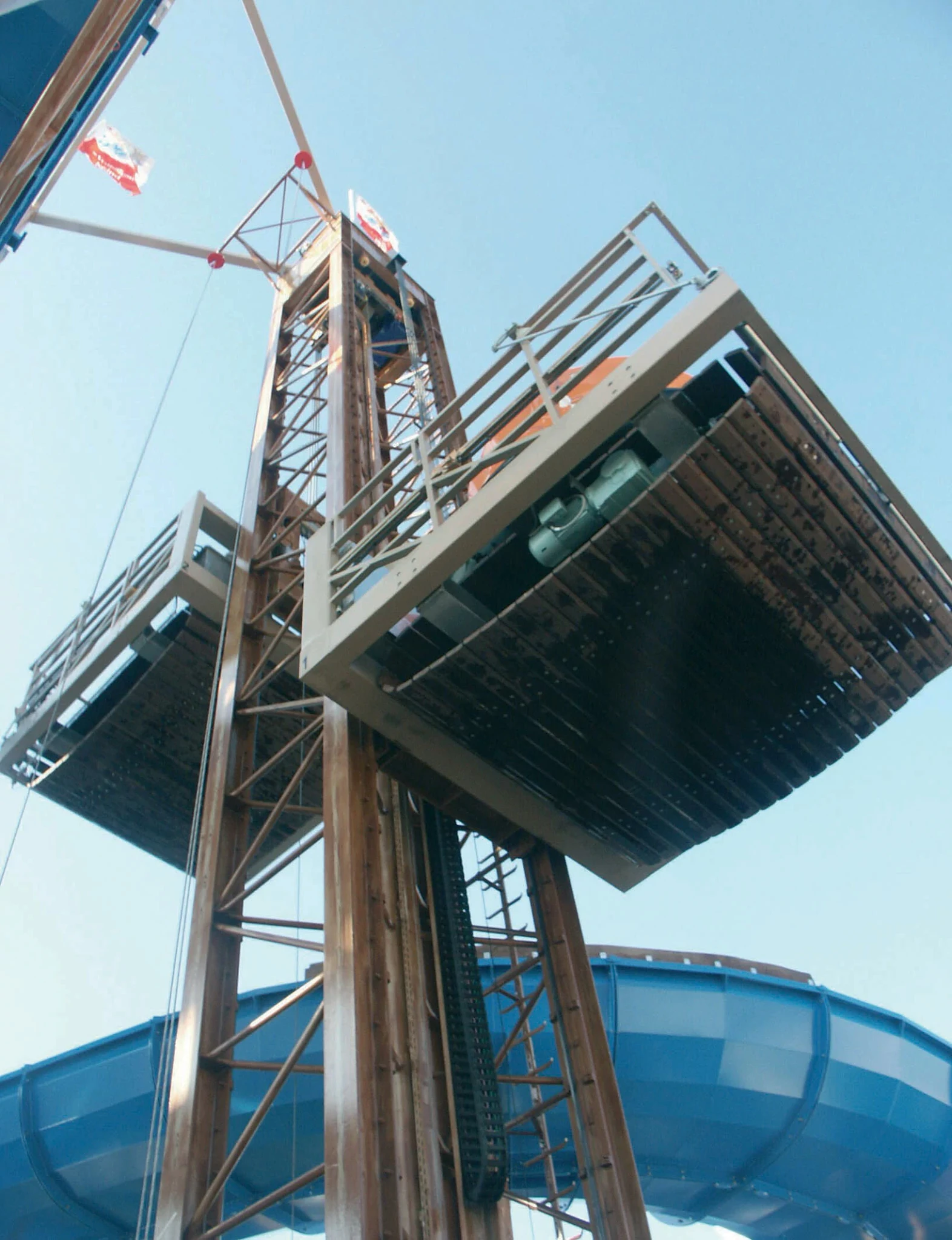

O fabricante de elevadores de Trier, Baasch & Didong GmbH, a quem foi confiada a execução dos elevadores, teve de encontrar uma solução adequada para o referido guiamento dos cabos. Desde 1998, a Baasch & Didong construiu, entre outros, ascensores para três atrações fixas no Phantasialand, perto de Colónia, e no Belantis Park, perto de Leipzig. O desafio especial para o fornecimento de energia: Quando é levantada, a gôndola na sua plataforma roda 180 graus à volta da estrutura do elevador. Devido à rotação de 180 graus, as forças centrífugas também actuam sobre as peças.
Ao mesmo tempo, a plataforma esvaziada no topo desce na rotação oposta para apanhar a gôndola seguinte.
Mas isso não é tudo. Todas as partes do elevador, incluindo o fornecimento de energia, estão também permanentemente expostas ao vento e às intempéries. Devido à radiação solar constante, foi necessária uma corrente feita de material resistente aos raios UV que não se torna frágil. O plástico normal tornar-se-ia rapidamente quebradiço neste caso. O mesmo se aplica ao isolamento dos cabos eléctricos. Por último, mas não menos importante, o calor, o gelo e a humidade não devem ser capazes de danificar a guia dos cabos. Não só os aguaceiros, mas também os salpicos de água da própria máquina não devem afetar a fiabilidade do sistema.
Quando a feira termina, a atração e todo o equipamento têm de ser desmontados e transportados para o local seguinte no mais curto espaço de tempo possível. Isto exigiu uma calha articulada pronta a ligar, com os cabos corretos já a passar por ela.

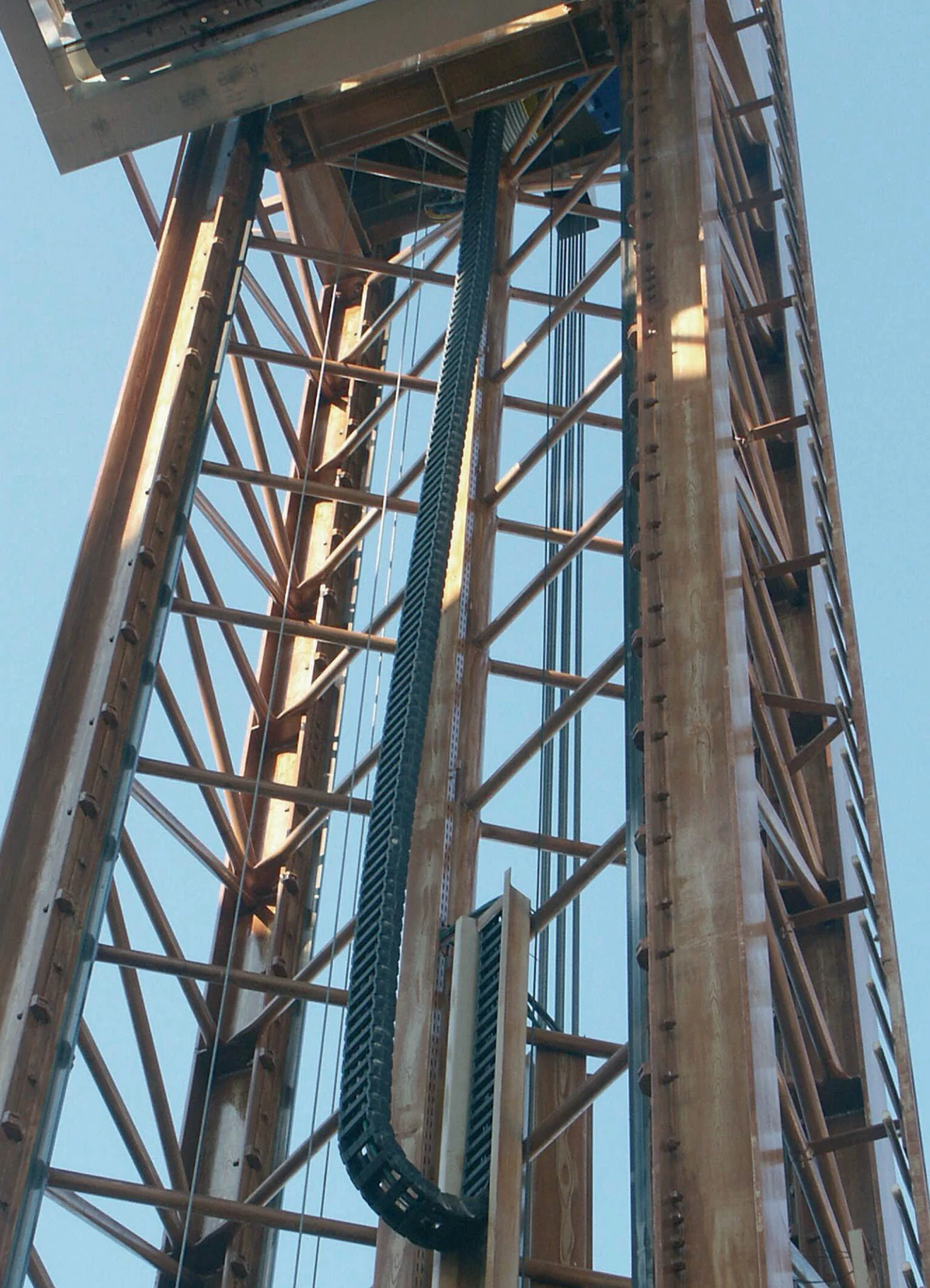

A energia para o elevador é transportada através de duas calhas articuladas robustas e fiáveis, totalmente aproveitadas, do tipo E4/4 (Série 3838), que se estendem desde a ligação de energia na parte inferior do elevador até à ligação de energia das unidades nas plataformas.
A calha articulada totalmente alimentada, a chamada "readychain", oferece ao utilizador várias vantagens.
Desde a aquisição de todas as peças especiais necessárias até à disponibilização do sistema pronto a ligar numa data de instalação fixa, o cliente transfere de forma eficiente e segura toda a sua logística de aquisição para o
fornecedor. Existem várias razões para optar por sistemas de fornecimento de energia pré-montados aquando da automatização de máquinas e sistemas. Os custos de produção são reduzidos e as fontes de erro são praticamente eliminadas. Os custos de planeamento do projeto são reduzidos e a fiabilidade é aumentada. Os requisitos para o sistema global foram definidos no local, juntamente com os representantes de vendas, antes de ser montado um sistema de fornecimento de energia "readychain" personalizado.
A própria corrente é feita de plástico especial, que é leve mas praticamente indestrutível. As calhas articuladas não só suportam a carga mecânica causada pelos movimentos por vezes rápidos, como também protegem os cabos da corrente contra danos. A E4/4 tem um design denominado "undercut" para permanecer forte mesmo sob as forças centrífugas resultantes da rotação de 180 graus. Esta caraterística de design assegura que o
elo da corrente da frente encaixa no elo seguinte da corrente quando se desloca para cima e para baixo na curva, estabilizando-o assim. No elevador "Wild 'n Wet", as duas calhas articuladas E4/4, resistentes ao desgaste, correm em canais de guia. Isto evita que balancem para os lados durante o rápido movimento ascendente com rotação simultânea. A corrente eléctrica funciona de forma tão silenciosa que nem sequer se ouve um zumbido baixo. O funcionamento suave é uma indicação de baixa fricção, baixa vibração e, portanto, uma vida útil mais longa. A calha articulada protege os cabos eléctricos alojados no seu interior contra danos.
