Componente personalizado com recurso ao serviço de impressão 3D da igus

Perfil

O que era necessário: Pinhão de plástico para ajuste de motor
Processo de fabrico: serviço de impressão 3D da igus®
Requisitos: tempo de entrega curto, robustez, resistência ao desgaste
Material: iglidur® i6
Indústria: Automóvel
Sucesso através da cooperação: impressão rápida de peças especiais em menos de 72 horas com uma pequena quantidade, baixo esforço de design, torneamento e fresagem do componente não é mais necessário. O componente é também fiável devido à sua robustez

Inspirado na Fórmula 1, o concurso de design "Formula Student Germany" coloca as equipas de estudantes umas contra as outras em corridas de carros de rodas abertas. Uma das peças de que a equipa Formula Student de Weingarten, perto de Ravensburg, Alemanha, necessitava para construir os seus carros de corrida eram pinhões de plástico personalizados para serem utilizados como tensores de corrente na transmissão por corrente. Infelizmente, os pinhões de tamanho especial têm longos prazos de entrega, e a produção clássica com fresagem é demorada. O serviço de impressão 3D da igus ajudou rapidamente, produzindo os pinhões de plástico em menos de 72 horas.

Entrega rápida graças ao configurador online e à sinterização a laser

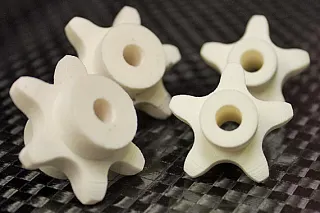

Impressos em 3D: Pinhões de plástico feitos à medida, em material iglidur® resistente ao desgaste

Os projectistas não só poupam tempo, como o configurador online facilita a conceção de um modelo digital 3D. A peça especial é fabricada utilizando o chamado processo SLS (sinterização selectiva a laser). Uma máquina de revestimento espalha uma camada muito fina de pó de plástico numa plataforma de construção. De seguida, a impressora utiliza um laser para derreter o pó onde quer que o componente seja criado de acordo com o modelo 3D. A plataforma desce então uma camada de espessura e o processo recomeça. Graças à impressão 3D, não é necessário o habitual torneamento e fresagem com o respetivo departamento de desenho," explica Richy Göser da Formula Student Team Weingarten.

"A produção com a impressora 3D é provavelmente também mais económica para pequenas quantidades."

Componentes robustos feitos de tribopolímeros

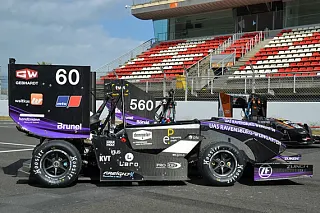

Carros de corrida do "Formula Student" com pinhões personalizados em plástico em polímeros de elevada performance iglidur®

Utilizado como um tensor de corrente no acionamento da corrente do motor, o pinhão deve ser muito robusto. Aqui, também, os tribopolímeros iglidur demonstram a sua superioridade em relação aos polímeros comuns. A igus desenvolveu os plásticos de alto desempenho especificamente para aplicações industriais dinâmicas. Neste caso, foi utilizado o iglidur i6, que é mais resistente ao desgaste do que os plásticos comuns para impressão por sinterização a laser. A resistência ao desgaste do material foi testada no laboratório de testes interno. Os especialistas testaram uma roda sem-fim a 5Nm e 12rpm. A engrenagem feita de Poliamida 12, um material clássico para a impressão por sinterização a laser, falhou após apenas 521 ciclos devido ao seu elevado coeficiente de fricção. O iglidur i6, por outro lado, apresentou apenas um ligeiro desgaste após um milhão de ciclos e ficou totalmente funcional. "Estes testes mostram-nos que podemos contar com o material," diz Göser. "Os rolamentos de esferas utilizados anteriormente na transmissão por corrente duraram apenas 20 quilómetros, o que não é muito bom porque a nossa corrida mais longa é de 22 quilómetros. Esperamos muito mais robustez dos pinhões igus impressos em 3D na temporada de 2019."

Material SLS iglidur® i6 comprar online
