twisterband HD - robustas para movimentos de rotação até 7000º em espaços muito reduzidos

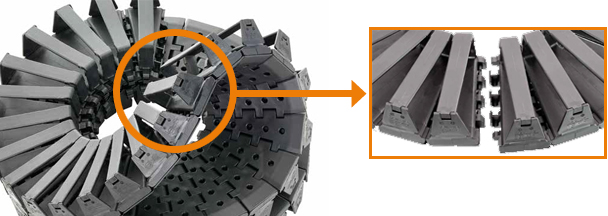

Em vez de tiras, a twisterband HD tem uma forte ligação pino/furo entre os elos da calha articulada. É possível uma elevada duração de vida e preenchimentos.
  • Guiamento de condutores sem interrupção em movimentos rotativos
  • Forte ligação entre pino e furo para pesos adicionais elevados e uma longa duração de vida
  • Para encaminhamento de cabos elétricos, fibras óticas e mangueiras pneumáticas num só sistema
  • Batentes para raios de curvatura definidos
  • Apropriadas para cabos, graças aos batentes para raios definidos
  • Velocidade máx. de rotação: 180°/s
  • Temperaturas entre 0°C e +80 °C, aplicações no exterior
Indústrias e aplicações típicas
Cabeças de máquinas-ferramenta, mesas rotativas, robôs de 6 eixos - de forma geral em todas as aplicações que funcionam com anéis coletores de escovas

Ir para o configurador CAD

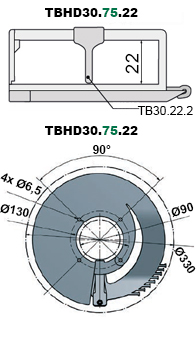

twisterband HD

Gama TBHD30

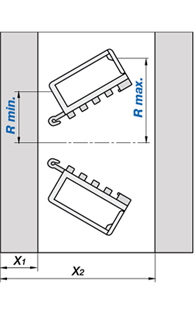

Dimensões de instalação da twisterband HD
Número de encomenda Ângulo de
rotação		 Ø interior
X1		 Ø exterior
X2		 Altura interior
hi		 Largura interior
Bi		 Raio de curvatura
R mín.		 Raio de curvatura
R máx.
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias TBHD30.75.22.180.01.0 180 90 330 22 75 44 77 540,99 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias TBHD30.75.22.360.01.0 360 90 330 22 75 44 77 584,86 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias TBHD30.75.22.540.01.0 540 90 330 22 75 44 77 628,71 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias TBHD30.75.22.720.01.0 720 90 330 22 75 44 77 672,58 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias TBHD30.75.22.900.01.0 900 90 330 22 75 44 77 716,45 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias TBHD30.75.22.1080.01.0 1080 90 330 22 75 44 77 760,32 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias TBHD30.75.22.1260.01.0 1260 90 330 22 75 44 77 804,18 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias TBHD30.75.22.1440.01.0 1440 90 330 22 75 44 77 848,05 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias TBHD30.75.22.1800.01.0 1800 90 330 22 75 44 77 935,79 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias TBHD30.75.22.2520.01.0 2520 90 330 22 75 44 77 1 111,26 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias TBHD30.75.22.2880.01.0 2880 90 330 22 75 44 77 1 198,99 EUR Adicionar ao carrinho de compras
Saída a partir de 5 dias úteis. Envio Standard: +4/5 dias. Urgente: +1/2 dias TBHD30.75.22.3240.01.0 3240 90 330 22 75 44 77 1 286,73 EUR Adicionar ao carrinho de compras
Mais sobre a peça selecionada:
3D-CAD 3D-CAD
Pedir amostra Pedir amostra
Solicitação de cotação Solicitação de cotação
myCatalog myCatalog

Separadores adequados

Número de encomenda
TB30.22.2 0,70 EUR Adicionar ao carrinho de compras
TB30.22.2.1 0,98 EUR Adicionar ao carrinho de compras
Mais sobre a peça selecionada:
3D-CAD 3D-CAD
Pedir amostra Pedir amostra
PDF PDF
Solicitação de cotação Solicitação de cotação
myCatalog myCatalog

Para instalar, abra o bloqueio, insira um cabo e pressione o separador na travessa. Em seguida, adicione mais cabos. Os separadores fornecem uma divisão interior otimizada para os cabos.

Gama TBHD42

Dimensões de instalação da twisterband HD
Número da artigo Ângulo
de rotação		 Ø interior
X1		 Ø exterior
X2		 Altura interior
hi		 Largura interior
Bi		 Raio de curvatura
R mín.		 Raio de curvatura
R máx.
TBHD42.135.30.0360.01.0 360 90 490 30 135 56 119 1 546,28 EUR Adicionar ao carrinho de compras
TBHD42.135.30.0180.01.0 180 90 490 30 135 56 119 1 431,67 EUR Adicionar ao carrinho de compras
TBHD42.135.30.0270.01.0 270 90 490 30 135 56 119 1 525,70 EUR Adicionar ao carrinho de compras
TBHD42.135.30.0540.01.0 540 90 490 30 135 56 119 1 587,44 EUR Adicionar ao carrinho de compras
TBHD42.135.30.0720.01.0 720 90 490 30 135 56 119 1 628,58 EUR Adicionar ao carrinho de compras
TBHD42.135.30.0900.01.0 900 90 490 30 135 56 119 1 669,73 EUR Adicionar ao carrinho de compras
TBHD42.135.30.1080.01.0 1080 90 490 30 135 56 119 1 710,88 EUR Adicionar ao carrinho de compras
TBHD42.135.30.1260.01.0 1260 90 490 30 135 56 119 1 752,02 EUR Adicionar ao carrinho de compras
TBHD42.135.30.1440.01.0 1440 90 490 30 135 56 119 1 793,19 EUR Adicionar ao carrinho de compras
TBHD42.135.30.1620.01.0 1620 90 490 30 135 56 119 1 834,32 EUR Adicionar ao carrinho de compras
TBHD42.135.30.1800.01.0 1800 90 490 30 135 56 119 1 875,49 EUR Adicionar ao carrinho de compras
TBHD42.135.30.1980.01.0 1980 90 490 30 135 56 119 1 916,63 EUR Adicionar ao carrinho de compras
TBHD42.135.30.2160.01.0 2160 90 490 30 135 56 119 1 957,78 EUR Adicionar ao carrinho de compras
TBHD42.135.30.2340.01.0 2340 90 490 30 135 56 119 1 998,93 EUR Adicionar ao carrinho de compras
TBHD42.135.30.2520.01.0 2520 90 490 30 135 56 119 2 040,08 EUR Adicionar ao carrinho de compras
TBHD42.135.30.2700.01.0 2700 90 490 30 135 56 119 2 081,22 EUR Adicionar ao carrinho de compras
TBHD42.135.30.2880.01.0 2880 90 490 30 135 56 119 2 122,38 EUR Adicionar ao carrinho de compras
TBHD42.135.30.3060.01.0 3060 90 490 30 135 56 119 2 163,52 EUR Adicionar ao carrinho de compras
TBHD42.135.30.3240.01.0 3240 90 490 30 135 56 119 2 204,69 EUR Adicionar ao carrinho de compras
TBHD42.135.30.3420.01.0 3420 90 490 30 135 56 119 2 245,83 EUR Adicionar ao carrinho de compras
TBHD42.135.30.3600.01.0 3600 90 490 30 135 56 119 2 286,96 EUR Adicionar ao carrinho de compras
Mais sobre a peça selecionada:
3D-CAD 3D-CAD
Pedir amostra Pedir amostra
Solicitação de cotação Solicitação de cotação
myCatalog myCatalog

Separadores adequados

N.º de encomenda
TB42.30.2 1,04 EUR Adicionar ao carrinho de compras
Mais sobre a peça selecionada:
3D-CAD 3D-CAD
Pedir amostra Pedir amostra
Solicitação de cotação Solicitação de cotação
myCatalog myCatalog

Para instalar, abra o bloqueio, insira um cabo e pressione o separador na travessa. Em seguida, adicione mais cabos. Os separadores fornecem uma divisão interior otimizada para os cabos.

Abraçadeira de fixação da twisterband HD

Suporte base HD em aço com pente de fixação

Os suporte base são standard e fazem parte do módulo twisterband!
Dimensões de instalação da abraçadeira de fixação da twisterband HD

Implementada na prática!

*Movimentos de rotação até 3600° que podem ser encomendados a partir do stock. A partir de 3600º, contacte um especialista da igus.
