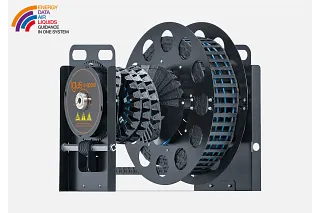

e-spool® nas opções standard e HD

Com as opções e-spool® standard e HD, os cabos são enrolados numa calha articulada de forma a poupar espaço.É possível fornecer vários suportes sem interrupção através da utilização da twisterband.Posteriormente, também é possível efetuar ajustes e extensões no preenchimento em qualquer altura.

Sistema de fornecimento de energia flexível: a condução de diferentes fluídos num único sistema
Utilização flexível - é possível ter um sistema de calhas articuladas em qualquer direção
Económico - a twisterband permite o movimento de rotação
Economia de espaço - a calha articulada retrai-se numa unidade compacta
Sem tensões de tração nos cabos
É possível adicionar ou alterar cabos posteriormente
"Prémio iF de Design de Produto 2013"

Configure rapidamente agora

Maior flexibilidade:

Ao contrário do que acontece nos contactos de escovas, aqui também podem ser ligados cabos para transmissão de dados, ar comprimido e líquidos e, acima de tudo, podem ser substituídos ou modificados a qualquer momento.

Dados técnicos


Velocidade v	Máx. 1 m/s
Aceleração a	máx. 1 m/s²
Velocidade lateral	Máx. 1 m/s
Aceleração lateral	Máx. 1 m/s² (radial)/ 0,25m/s² (axial)
Gama de temperaturas	0 - 70°C / HD opções: 0 - 80°C
Peso adicional vertical	máx. 1 kg/m

e-spool® standard - com calha articulada e 1 ou 2 twisterbands

Versão com uma calha twisterband:

Comprimento [mm]:

Referência	Comprimento	Peso
	[mm]	[kg]
SP1.400.4000.01.L.0	4000	13,5	2 283,64 EUR
SPHD1.400.4000.01.L.0	4000	17,2	2 486,00 EUR
SPHD1.400.4000.01.R.0	4000	17,2	2 486,00 EUR
SP1.400.4000.01.R.0	4000	13,5	2 283,64 EUR
SP1.600.4000.03.R.0	4000	33	4 122,86 EUR
SP1.700.7000.03.R.0	7000	38	4 379,65 EUR
SP1.850.14000.03.R.0	14000	48	5 087,87 EUR
SP1.600.4000.03.L.0	4000	33	4 122,86 EUR
SP1.700.7000.03.L.0	7000	38	4 379,65 EUR
SP1.850.14000.03.L.0	14000	48	5 087,87 EUR

Mais sobre a peça selecionada:

3D-CAD

Solicitação de cotação

myCatalog

R = extensão para a direita; L = extensão para a esquerda

Versão com duas calhas twisterbands:

Comprimento [mm]:

Referência	Comprimento	Peso
	[mm]	[kg]
SP2.600.4000.03.R.0	4000	40	4 805,16 EUR
SP2.700.7000.03.R.0	7000	45	5 084,22 EUR
SP2.850.14000.03.R.0	14000	55	5 976,95 EUR
SP2.600.4000.03.L.0	4000	40	4 805,16 EUR
SP2.700.7000.03.L.0	7000	45	5 084,22 EUR
SP2.850.14000.03.L.0	14000	55	5 976,95 EUR

Mais sobre a peça selecionada:

3D-CAD

Pedir amostra

Solicitação de cotação

myCatalog

R = extensão para a direita; L = extensão para a esquerda

e-spool® HD - com calha articulada e 1 ou 2 twisterbands

Versão com uma calha twisterband:

Comprimento [mm]:

Referência	Comprimento	Peso
	[mm]	[kg]
SPHD1.600.4000.03.L.0	4000	52	4 745,34 EUR
SPHD1.700.7000.03.L.0	7000	56,5	5 013,91 EUR
SPHD1.850.14000.03.L.0	14000	67	5 742,11 EUR
SPHD1.600.4000.03.R.0	4000	52	4 745,34 EUR
SPHD1.700.7000.03.R.0	7000	56,5	5 013,91 EUR
SPHD1.850.14000.03.R.0	14000	67	5 742,11 EUR
SPHD1.1200.21000.01.0	21000	52	Sob consulta

Mais sobre a peça selecionada:

3D-CAD

Pedir amostra

Solicitação de cotação

myCatalog

R = extensão para a direita; L = extensão para a esquerda

Versão com duas calhas twisterbands:

Comprimento [mm]:

Referência	Comprimento	Peso
	[mm]	[kg]
SPHD2.600.4000.03.L.0	4000	59	5 343,88 EUR
SPHD2.700.7000.03.L.0	7000	64	5 632,86 EUR
SPHD2.850.14000.03.L.0	14000	74	6 632,98 EUR
SPHD2.600.4000.03.R.0	4000	59	5 343,88 EUR
SPHD2.700.7000.03.R.0	7000	64	5 632,86 EUR
SPHD2.850.14000.03.R.0	14000	74	6 632,98 EUR

Mais sobre a peça selecionada:

3D-CAD

Pedir amostra

Solicitação de cotação

myCatalog

R = extensão para a direita; L = extensão para a esquerda

Regras gerais para os condutores no e-spool

Devido ao especifico stress mecânico num e-spool, recomendamos a utilização dos cabos chainflex. Além disso, recomendamos que sejam observadas as seguintes regras no preenchimento

1. Os cabos só podem ser colocados uns ao lado dos outros na calha articulada - nunca colocar vários cabos uns em cima dos outros!
2. Devem ser utilizados sempre que possível cabos chainflex sem malha com revestimento exterior em TPE.
3. Os cabos com malha devem pertencer à gama chainflex CFROBOT.
4. Devem ser respeitados os raios de curvatura máximos da twisterband utilizada
5. Se possível, utilize separadores para impedir que os cabos se cruzem e para os proteger contra o desgaste. Para aproveitar o melhor possível o espaço interior, instale separadores em elos alternados.
6. Coloque os cabos de acordo com o diâmetro ou o raio de curvatura - os mais pequenos e finos por dentro e os maiores por fora.
7. Aplique abraçadeiras de fixação em ambas as extremidades dos cabos. O ponto de fixação da abraçadeira não deve ser colocado na direção da calha.
8. Os cabos devem ser instalados na twisterband com folga, ao exterior e interior do eixo de rotação.

Instruções de montagem

No caso de uma aplicação horizontal, deve ser utilizada uma superfície lisa na qual a calha articulada se possa deslocar.
