Guias para cursos longos

As guias são utilizadas em cursos longos onde a calha desliza em barras deslizantes (consoante o tipo de calha a partir de 5-12 m). Estas permitem o funcionamento suave e de baixo atrito das calhas articuladas abertas e tapadas da igus®. Se o ponto fixo for instalado no centro do curso ("fixação no centro"), as calhas articuladas deslizam sobre si próprias durante metade do curso. Na outra metade, recomendamos a instalação de barras deslizantes na guia, nas quais a calha articulada deverá deslizar. As guias têm barras deslizantes fabricadas em plástico muito resistente ao desgaste (exceto a RS, com superfície deslizante em aço).

Superguias de alumínio

Desenho básico para aplicações simples em geral. Versão robusta para aplicações industriais.

Material das laterais: alumínio

Superguia de alumínio – as guias standard da igus

  • Sistema modular em duas versões – básica e para aplicações exigentes
  • Montagem simples e modular
  • Tiras deslizantes para proteção contra o desgaste Classe ISO elevadas velocidades
  • Resistentes à corrosão, perfil em alumínio resistente à água do mar
  • Montagem flexível – fixação na subestrutura, independentemente dos comprimentos dos perfis e das ligações à pressão
  • Conector da ligação – plástico com mecanismo de bloqueio
  • Barra deslizante em polímero fabricada em PE de alta tecnologia
  • Fixação inferior pelo interior ou exterior – diretamente na superfície ou no perfil C
  • Condutibilidade de acordo com a norma DIN EN 61537 - standard
  • Tiras deslizantes e um perfil de borracha que pode ser inserido para minimizar o ruído
  • Fixação inferior para uma ligação segura, mesmo em aplicações exigentes
  • O módulo de ponto fixo permite uma ligação rápida e simples à superguia de alumínio sem necessidade de furação

970.30.SL / 970.31.SL

Altura exterior da lateral da guia: 77 mm
Para as séries: E2 - 10 & B15/Zipper - 15 & R15

Ficheiro PDF das guias

970.30.SL / 970.32.SL

Altura exterior da lateral da guia: 77 mm
Para as séries: 1500/E4.21

Ficheiro PDF das guias

971.30.SL / 971.31.SL

Altura exterior da lateral da guia: 87 mm
Para as séries: E2.26/2500/255/R48/E6.29/R6.29/EF61.29/E61.29

ficheiro PDF desta calha guia


972.02.30.SL / 972.02.31.SL

Altura exterior da lateral da guia: 87 mm
Para as séries: E4.31L/R4.31L/E4.28/R4.28/
E61.35/E6.35

Ficheiro PDF das guias


972.30.SL / 972.31.SL

Altura exterior da lateral da guia: 117 mm
Para as séries: E4.38L / R4.38L / E4.32 / H4.32 / R4.32 / E61.40 / E6.40 / R6.40 / E4Q.34 / H4Q.34

ficheiro PDF desta calha guia


972.30.SL / 972.32.SL

Altura exterior da lateral da guia: 117 mm
Para as séries: E2.38/2700/R58

ficheiro PDF desta calha guia


973.30.SL / 973.31.SL

Altura exterior da lateral da guia: 144 mm
Para as séries: E2.48 / 3500 / R68 / E4.48L / R4.48L / E4.42 / H4.42 / R4.42 / E61.52 / E6.52 / R6.52 / E4Q.44 / H4Q.44

ficheiro PDF desta calha guia


974.30.SL / 974.31.SL

Altura exterior da lateral da guia: 184 mm
Para as séries: E4.64L / E4.56 / H4.56 / R4.56 / 14040 / 14140 / R18840 / 14240 / 14340 / E61.62 / E6.62 / E4Q.58 / H4Q.58

Ficheiro PDF das guias


974.30.SL.HD/974.31.SL.HD

Versão para aplicações exigentes
Altura exterior da lateral da guia: 184 mm
Para as séries: E4.56/H4.56/R4.56/14040/14140/18840/
14240/14340/E61.62/E6.62

Ficheiro PDF das guias


975.30.SL / 975.31.SL

Altura exterior da lateral da guia: 184 mm
Para as séries: E4.80 / H4.80 / R4.80 / 15050 / 15150 / R19850 / 15250 / 15350 / E61.80 / E6.80 / E4Q.82 / H4Q.82

Ficheiro PDF das guias


975.30.SL.HD/975.31.SL.HD

Versão para aplicações exigentes
Altura exterior da lateral da guia: 184 mm
Para as séries: E4.80/H4.80/R4.80/15050/15150/19850/15250/15350/E61.80/E6.80

Ficheiro PDF das guias


Terminal/módulo de ponto fixo

Módulo de ponto fixo para a superguia de alumínio
Fixação rápida
Não é necessária furação

Visão geral do módulo para o ponto fixo
Instalação dos módulos de ponto fixo de plástico na superguia de alumínio
Instalação da superguia de alumínio com abraçadeiras

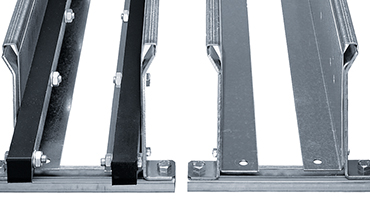

Guia metálica

Para aplicações industriais muito robustas

Material : aço galvanizado / aço inoxidável a pedido

Guia metálica

Característica especial: Guias metálicas - muito estáveis e robustas para maquinaria pesada

  • Guia muito resistente e robusta em aço
  • Fácil montagem graças a conjunto de instalação para ligação da guia à superfície de fixação
  • Montagem fácil diretamente na base do perfil C
  • Vasta gama, design de duas peças, ajustáveis à largura da calha articulada
  • Disponíveis em aço galvanizado e aço inoxidável (materiais: 1.4301, 14404, 14571)
  • Barra deslizante em plástico fabricada em PE
  • As secções laterais são instaladas com a folga apropriada e fixadas à superfície subjacente
  • Opção do módulo para o ponto fixo disponível para montagem rápida e fácil – sem necessidade de qualquer furação
  • Condutibilidade de acordo com a norma DIN EN 61537 - standard

Vídeo de instalação das guias metálicas

90.30 / 90.31

Altura exterior da lateral da guia: 480 mm
Para as séries: 800/840

Ficheiro PDF das guias

92.30 / 92.31

Altura exterior da lateral da guia: 70 mm
Para as séries: E2.26/2500/255/E6.29/R6.29/
EF61.29/E61.29

ficheiro PDF desta calha guia

93.30 / 93.31

Altura exterior da lateral da guia: 130 mm
Para as séries: E2.48 / 3500 / R68 / E4.42 / R4.42 / R4.48L / E6.52 / R6.52 / E61.52 / E4Q.44 / H4Q.44

ficheiro PDF desta calha guia


94.30 / 94.31

Altura exterior da lateral da guia: 170 mm
Para as séries: E4.56 / H4.56 / R4.56 / 14040 /14140 /
R18840 / 14240 / 14340 / E6.62 / E4.64L / E4Q.58 / H4Q.58

ficheiro PDF desta calha guia


95.30 / 95.31

Altura exterior da lateral da guia: 100mm
ara a série: E2.38/2700

ficheiro PDF desta calha guia


96.30 / 96.31

Altura exterior da lateral da guia: 220 mm
Para as séries: E4.80 / H4.80 / R4.80 / 15050 / 15150 / R19850 / E6.80 / E61.80 / E4Q.82 / H4Q.82

ficheiro PDF desta calha guia


97.30 / 97.31

Altura exterior da lateral da guia: 130 mm
Para as séries: E4.32 / H4.32 / R4.32 / E4.38L / R4.38L / E6.40 / R6.40 / E61.40 / E4Q.34 / H4Q.34

ficheiro PDF desta calha guia


98.30 / 98.31

Altura exterior da lateral da guia: 300 mm
Para as séries: E4.112/4.112/1640/R1608

ficheiro PDF desta calha guia


99.30 / 99.31

Altura exterior da lateral da guia: 130 mm
Para as séries: E4.28/R4.28/E4.31L/R4.31L/E6.35/E61.35

ficheiro PDF desta calha guia


91.10 - 91.71

Altura exterior da lateral da guia: 48 mm
Para as séries: E2 mini - 10 & B15/Zipper - 15 & R15

ficheiro PDF desta calha guia

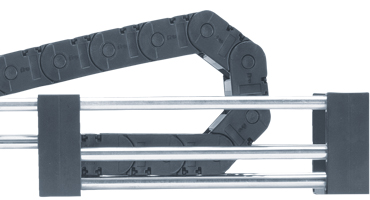

Sistema tubular RS

Deixa passar a luz e a sujidade

As guias tubulares da igus são opções simples e sensatas para o guiamento seguro de calhas articuladas. São recomendadas para aplicações com esforços mecânicos reduzidos, velocidades até 2 m/s e distâncias de curso até 50 m.

  • Para aplicações expostas a sujidade, limalhas e abrasão - os resíduos caem pelas ranhuras existentes
  • Fácil ajuste da largura correta – os espaçadores são entregues com a encomenda completa
  • Os tubos estão disponíveis em aço galvanizado ou polímero

Sistema de guia tubular RS

92.70 / 92.71

Altura exterior da lateral da guia: 90 mm
Séries: E2.26/2500/255

ficheiro PDF desta calha guia

93.70 / 93.71

Altura exterior da lateral da guia: 146mm
Para a série: E2.48/3500

ficheiro PDF desta calha guia

95.70 / 95.71

Altura exterior da lateral da guia: 126.3mm
Para a série: E2.38/2700

ficheiro PDF desta calha guia

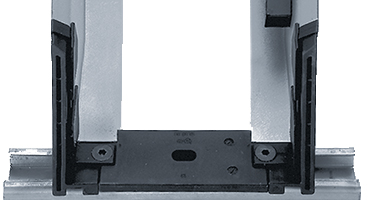

Sistema de encaixe por pressão

Bastante simples e económico

As guias de encaixe da igus são um sistema económico, compacto e fácil de instalar para aplicações com comprimento até 50 m.

  • Guias mais pequenas do que as convencionais
  • Montagem fácil e rápida
  • Largura interior definida, devido às placas espaçadoras
  • Sem necessidade de ajustes da largura
  • Sem arestas metálicas interiores e com conectores tapados
  • Peças da guia estreitas fabricadas em aço galvanizado (aço inoxidável a pedido)

Sistema de encaixe por pressão

91.930 / 91.931

Altura exterior da lateral da guia: 55,5 mm
Para as séries: Zipper - 15 & R15/E2 mini - 10 & B15

ficheiro PDF desta calha guia

92.930 / 92.931

Altura exterior da lateral da guia: 76,6 mm
Para as séries: E2.26/2500/255

ficheiro PDF desta calha guia

93.930 / 93.931

Altura exterior da lateral da guia: 138.6mm
Para a série: E2.48/3500

ficheiro PDF desta calha guia


95.930 / 95.931

Altura exterior da lateral da guia: 106.6mm
Para a série: E2.38/2700

ficheiro PDF desta calha guia

Poderá também estar interessado em

Guias de suporte em aço e super-alumínio

Guias de suporte para calhas articuladas

Para um funcionamento fiável e sem ruído em aplicações com calhas articuladas sem suporte. Em aço ou super-alumínio.

Ir para o produto
Clipe de encaixe para guias

Clipe de encaixe para guias

A guia de cabos para a passagem estática de cabos no lado exterior das guias em super-alumínio.

Ir para o clipe para guias
