Sistemas lineares drylin® E, confecionados de stock

Sistemas lineares multiaxiais motorizados

Os sistemas multiaxiais combinam diversas mesas lineares de modo a permitir um movimento multidimensional. A igus fornece sistemas lineares multidimensionais para um grande número de tarefas diferentes. Os sistemas lineares da igus incluem mesas/módulos lineares drylin com motores de passo NEMA, bem como todos os componentes necessários para construir o sistema linear à sua medida.


  • Kits de montagem com comprimentos de curso definidos em 24 horas
  • Sistemas lineares personalizados
  • Acionamento: correia dentada/cremalheiras
  • Motor: motores de passo NEMA
  • Sistemas lineares para planos de trabalho verticais
  • Sistemas lineares planos para superfícies predefinidas
  • Sistemas lineares tridimensionais para aplicações tridimensionais
  • Sistemas lineares Eco para iniciantes
Áreas típicas de aplicação: automação, equipamento de medição, posicionamento

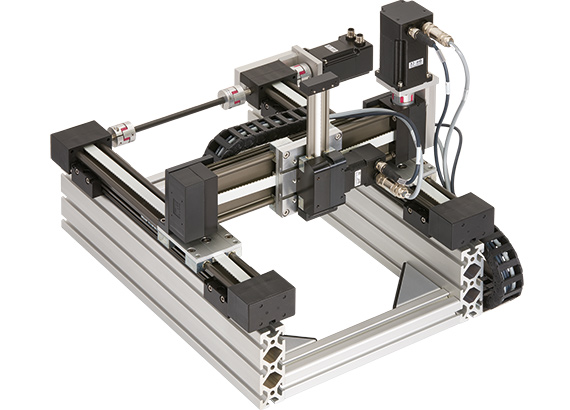

Sistemas lineares drylin E

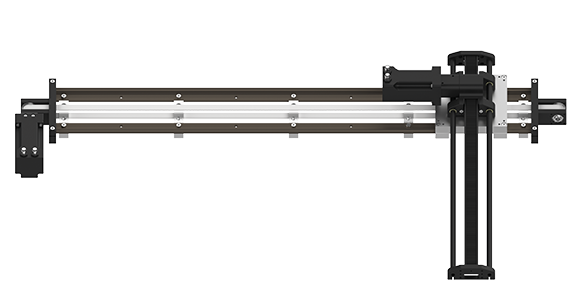

Pórtico linear:

Pórtico de 2 eixos em linha
Pórtico de 2 eixos em linha

A = Perda de posição no fim de curso: 20 mm
B = Perda de posição no fim de curso: 3 mm


Exemplos de aplicação:

  • "Pick and place"
  • Tecnologia de rotulagem
  • Sistemas de selecção
  • Identificação em microeletrónica, tecnologia médica

Vantagens:

  • Fácil instalação
  • Montagem do sensor de proximidade através da ranhura em T ao longo de todo o comprimento da secção
  • Sistema modular multiaxial pronto a utilizar
  • Tudo a partir de um único fornecedor

Em que situações deve utilizar um sistema linear da igus?

  • Para cargas até 2,5 kg
  • Para requisitos de precisão até aprox. 0,2 mm
  • Para velocidades até, 1 m/s

Dados técnicos, versão 0001
Área de trabalho:500 mm x 100 mm
Velocidade máx.:1,0 m/s
Aceleração máx.:3,0 m/s²
Repetibilidade:0,2 mm
Carga suportada:10 N

Dados técnicos, versão 0002
Área de trabalho:800 mm x 500 mm
Velocidade máx.:1,0 m/s
Aceleração máx.:2,0 m/s²
Repetibilidade:0,3 mm
Carga suportada:50 N

Art. n.º
 DLE-LG-0001 - 1 291,70 USD
 DLE-LG-0002 - Sob consulta
Mais sobre a peça selecionada:
3D-CAD Pedir amostra Especialistas PDF Solicitação de cotação Preços escalonados myCatalog


Transferir dados do CAD

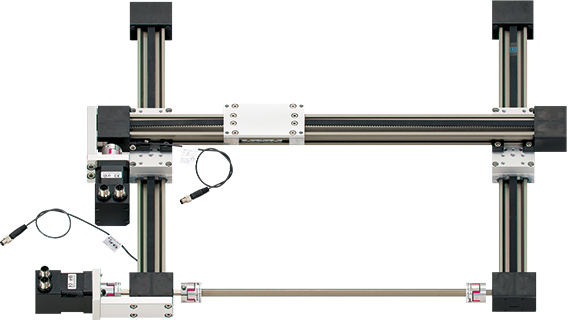

Pórtico de 2 eixos plano:

Pórtico de 2 eixos plano

Dados técnicos
Área de trabalho:300 mm x 300 mm
Velocidade máx.:1,5 m/s
Aceleração máx.:10 m/s²
Repetibilidade:0,3 mm
Carga suportada:80 N

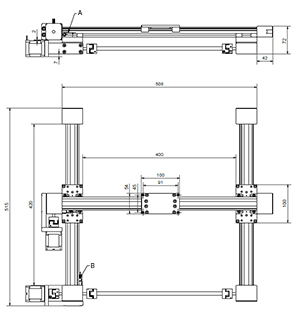

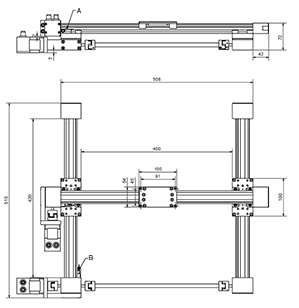

Pórtico tridimensional

DLE-FG-0002
A = Perda de posição no fim de curso: 20 mm
B = Perda de posição no fim de curso: 20 mm


Pórtico tridimensional

DLE-FG-0001
A = Perda de posição no fim de curso: 20 mm
B = Perda de posição no fim de curso: 20 mm


Exemplos de aplicação:

  • Medição e ensaios
  • Tecnologia de rotulagem
  • Marcação de componentes

Vantagens:

  • Fácil instalação
  • Montagem do sensor de proximidade através da ranhura em T ao longo de todo o comprimento da secção
  • Sistema modular multiaxial pronto a utilizar
  • Tudo a partir de um único fornecedor

Em que situações deve utilizar um sistema linear plano da igus?

  • Para uma capacidade de carga até 80 N
  • Para requisitos de precisão até aprox. 0,5 mm
  • Para velocidades até, 1,5 m/s

Art. n.º
 DLE-FG-0002 - 1 287,85 USD
 DLE-FG-0001 - 1 723,38 USD
Mais sobre a peça selecionada:
3D-CAD Pedir amostra Especialistas PDF Solicitação de cotação Preços escalonados myCatalog


Transferir dados do CAD



Transferir dados do CAD

Dados técnicos, versão 0003
Área de trabalho:500 mm x 500 mm
Velocidade máx.:0,5 m/s
Aceleração máx.:1 m/s²
Repetibilidade:1 mm
Carga suportada:10 N

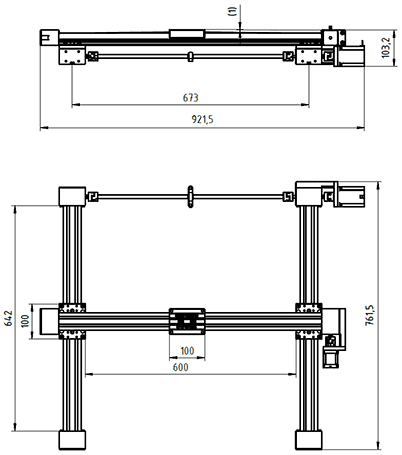

Sistema linear tridimensional

DLE-FG-0003


Art. n.º
 DLE-FG-0003 Sob consulta
Mais sobre a peça selecionada:
3D-CAD Pedir amostra Especialistas Solicitação de cotação Preços escalonados myCatalog

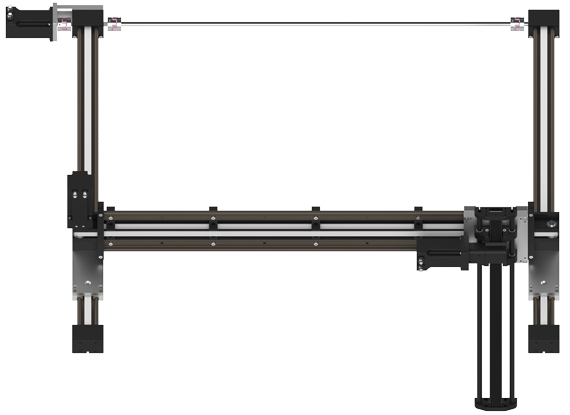

Pórtico tridimensional:

Pórtico tridimensional

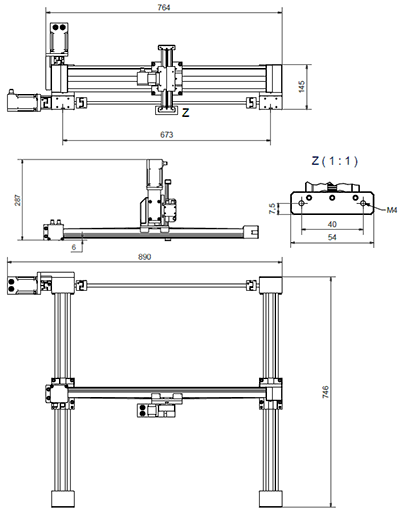

Pórtico de 2 eixos em linha
DLE-RG-0001

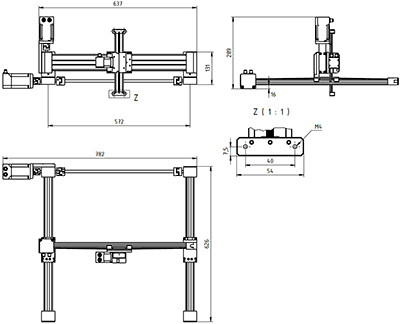

Sistema linear
DLE-RG-0002
Exemplos de aplicação:

  • Medição e ensaios
  • Tecnologia de manipulação e montagem
  • Identificação em microeletrónica, tecnologia médica
  • Tarefas de manipulação de peças pequenas
  • Tarefas de manipulação simples

Vantagens:

  • Fácil instalação
  • Montagem do sensor de proximidade através da ranhura em T ao longo de todo o comprimento da secção
  • Sistema modular multiaxial pronto a utilizar
  • Tudo a partir de um único fornecedor

Em que situações deve utilizar um sistema linear tridimensional da igus?

  • Para cargas até 2,5 kg
  • Para requisitos de precisão até aprox. 0,8 mm
  • Para velocidades até, 0,5 m/s

Art. n.º
 DLE-RG-0001 - 2 461,10 USD
 DLE-RG-0002 - Sob consulta
 DLE-RG-0003 - Sob consulta
Mais sobre a peça selecionada:
3D-CAD Pedir amostra Especialistas PDF Solicitação de cotação Preços escalonados myCatalog


Transferir dados do CAD



Transferir dados do CAD
