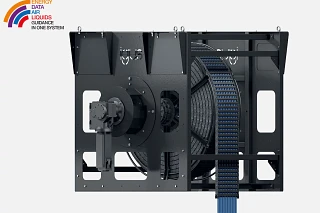

e-spool® power

• Vários meios (energia, dados, cabo de fibra ótica, ar, líquidos) podem ser encaminhados num único sistema sem interrupção
• Para instalação no chão falso do teto - o sistema é "invisível"
• Substituição e extensão simples do enchimento
• Velocidade máxima de extensão e alimentação 1,2 m/s

Áreas de aplicação típicas: Aplicações em teatros e palcos, (grua de interior, marítima, construção naval

Série Zero*
comprimento de extensão até 50 m (standard 25 m)

*Este produto encontra-se atualmente na fase introdutória da produção em série (série piloto). Temos todo o gosto em aceitar as suas ideias de todas as indústrias - desde máquinas para trabalhar madeira, máquinas-ferramentas a aplicações em salas limpas - contacte-nos.

Regras de enchimento para a bobina eletrónica®

Devido ao esforço mecânico especial num e-spool®, recomendamos a utilização do nosso cabo chainflex®. Recomendamos também o cumprimento das seguintes regras de enchimento:

1. os cabos só podem ser colocados lado a lado na cadeia linear - nunca coloque vários cabos uns em cima dos outros!
2. Os cabos chainflex® com um revestimento exterior TPE devem ser utilizados para cabos não blindados sempre que possível.
3. Os cabos blindados devem ser da família de cabos chainflex® CFROBOT.
4. O raio de curvatura máximo da banda de torção utilizada deve ser respeitado.
5. se possível, utilizar separadores para proteger os cabos contra a descarga eléctrica e a abrasão. Para aproveitar ao máximo o espaço interior, instalar os separadores alternadamente em segmentos consecutivos.
6. Inserir os cabos por ordem de diâmetro ou raio de curvatura - inserir os cabos finos e pequenos para o interior e os maiores para o exterior.
7. Aliviar a tensão em ambas as extremidades do cabo. O nó de amarração do cabo não deve ser colocado na direção da corrente.
8. Os cabos devem ser colocados no twisterband de modo a que tenham algum espaço livre tanto para fora como para dentro do eixo rotativo.

Instruções de instalação

No caso de uma aplicação de deslocação horizontal, deve ser prevista uma superfície lisa sobre a qual a calha articulada possa deslocar-se.
