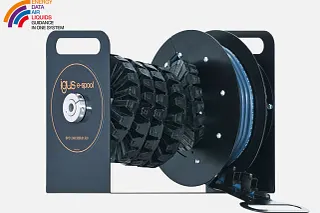

e-spool® para operação manual
O e-spool® com extração manual foi desenvolvido para aplicações em que apenas um cabo é extraído manualmente. Isto permite a um trabalhador puxar o cabo até ao comprimento necessário para um painel de controlo ou uma ferramenta ligada por cabo e depois enrolá-lo de forma compacta após a utilização. Foi instalado um mecanismo de bloqueio para que o cabo não esteja sempre sob tensão. O comprimento da extensão pode ser bloqueado de forma semelhante a um cabo de aspirador. É possível obter comprimentos de cabo até 5 m.
- Tambor de cabo compacto, económico em termos de espaço e com mola, sem anel deslizante
- Mecanismo de bloqueio integrado para evitar um enrolamento involuntário (muito semelhante a um cabo de aspirador)
- Também para mangueiras de fluidos e de ar
- Pega com opção de ligação e alívio de tensão para o cabo
Áreas de aplicação típicas:
Painéis de aprendizagem de robôs, estações de trabalho, linhas de montagem
Regras de enchimento para a bobina eletrónica®
Devido ao esforço mecânico especial num e-spool®, recomendamos a utilização do nosso cabo chainflex®. Recomendamos também o cumprimento das seguintes regras de enchimento:
1. os cabos só podem ser colocados lado a lado na cadeia linear - nunca coloque vários cabos uns em cima dos outros!
2. Os cabos chainflex® com um revestimento exterior TPE devem ser utilizados para cabos não blindados sempre que possível.
3. Os cabos blindados devem ser da família de cabos chainflex® CFROBOT.
4. O raio de curvatura máximo da banda de torção utilizada deve ser respeitado.
5. se possível, utilizar separadores para proteger os cabos contra a descarga eléctrica e a abrasão. Para aproveitar ao máximo o espaço interior, instalar os separadores alternadamente em segmentos consecutivos.
6. Inserir os cabos por ordem de diâmetro ou raio de curvatura - inserir os cabos finos e pequenos para o interior e os maiores para o exterior.
7. Aliviar a tensão em ambas as extremidades do cabo. O nó de amarração do cabo não deve ser colocado na direção da corrente.
8. Os cabos devem ser colocados no twisterband de modo a que tenham algum espaço livre tanto para fora como para dentro do eixo rotativo.
Instruções de instalação
No caso de uma aplicação de deslocação horizontal, deve ser prevista uma superfície lisa sobre a qual a calha articulada possa deslocar-se.
