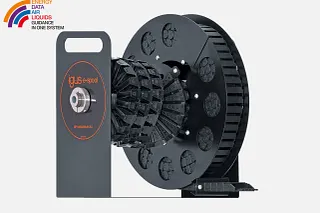

e-spool® compacto - desenroladores de cabos acionados por mola sem anéis coletores
O e-spool compacto® para extensões de 2 m e 4 m são sistemas optimizados em termos de espaço, com correntes lineares e correias de torção mais pequenas para uma vasta gama de aplicações com espaço limitado. Transmissão sem interferências e enchimento flexível.
- Diferentes meios (energia, dados, cabo de fibra ótica, ar, líquidos) podem ser combinados num único sistema
- fornecimento de energia em todas as direcções
- Fácil substituição e expansão do enchimento
- Poupança de espaço e quase "invisível"
- Construção em alumínio particularmente leve para a série SP1.240
- velocidade máxima de extensão e alimentação 1 m/s
- Estrutura de alumínio particularmente leve
Áreas de aplicação típicas:
Postos de trabalho manuais, postos de trabalho, linhas de montagem, pequenas aplicações telescópicas
Parâmetros dinâmicos da aplicação
| Velocidade máx. | 1m/s |
| Aceleração máx. | 2m/s2 |
| Velocidade máx. lateral | 1m/s |
| Aceleração lateral máxima | 1m/s2 (radial) 0,25 m/s2 (axial) |
Regras de enchimento para a bobina eletrónica®
Devido ao esforço mecânico especial num e-spool®, recomendamos a utilização do nosso cabo chainflex®. Recomendamos também o cumprimento das seguintes regras de enchimento:
1. os cabos só podem ser colocados lado a lado na cadeia linear - nunca coloque vários cabos uns em cima dos outros!
2. Os cabos chainflex® com um revestimento exterior TPE devem ser utilizados para cabos não blindados sempre que possível.
3. Os cabos blindados devem ser da família de cabos chainflex® CFROBOT.
4. O raio de curvatura máximo da banda de torção utilizada deve ser respeitado.
5. se possível, utilizar separadores para proteger os cabos contra a descarga eléctrica e a abrasão. Para aproveitar ao máximo o espaço interior, instalar os separadores alternadamente em segmentos consecutivos.
6. Inserir os cabos por ordem de diâmetro ou raio de curvatura - inserir os cabos finos e pequenos para o interior e os maiores para o exterior.
7. Aliviar a tensão em ambas as extremidades do cabo. O nó de amarração do cabo não deve ser colocado na direção da corrente.
8. Os cabos devem ser colocados no twisterband de modo a que tenham algum espaço livre tanto para fora como para dentro do eixo rotativo.
Instruções de instalação
No caso de uma aplicação de deslocação horizontal, deve ser prevista uma superfície lisa sobre a qual a calha articulada possa deslocar-se.
