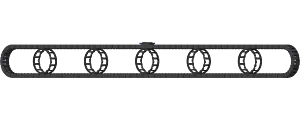

e-spin E4Q

Conhecimento do desenvolvimento da e-spin

Em primeiro lugar, como surgiu a ideia da e-spin?

Isto foi desencadeado por projetos específicos na indústria de semicondutores. Era necessário um sistema de calhas articuladas compatível com salas limpas para cursos de 30 metros ou mais - com um funcionamento particularmente silencioso e os mais elevados requisitos para evitar partículas. Isto não poderia ser alcançado com soluções deslizantes convencionais. Por isso, questionamos como conseguimos guiar uma calha articulada ao longo de longos cursos sem deslizar. Este foi o ponto de partida para a combinação da e-spin com a nossa calha C6 para salas limpas.

Desafios técnicos durante o desenvolvimento

Michael Otrebski: "Uma das maiores tarefas era permitir um movimento extremamente suave e forte em cursos muito longos. Para tal, precisávamos de rodas dentadas precisas para guiar a roda de suporte de forma precisa. O meu trabalho anterior no campo das caixas redutoras na igus ajudou muito aqui. Este conhecimento foi crucial para desenhar o contorno do dente de forma a encaixar de forma limpa e desenrolar de forma uniforme. Também pude recorrer à extensa gama de produtos de plásticos tribo-otimizados da igus®, o que significa que podemos agora mesmo alcançar a mais elevada classe de limpeza."

O que torna o e-spin particularmente adequado para cursos longos em salas limpas?

Michael Otrebski: "Rolamos em vez de deslizar - com uma orientação definida. Isto mantém o movimento suave e silencioso ao longo de toda a distância. As rodas de suporte impedem a flecha da secção superior e o contorno do dentado estabiliza o movimento. Esta assegura um funcionamento suave e controlado, mesmo em cursos muito longos. A combinação da e-spin com a nossa calha C6 para salas limpas é tão resistente ao desgaste que atingimos a classe ISO 1 - confirmada e certificada pelo Instituto IPA."

Para que aplicações é interessante o e-spin?

Tal como descrito, esta solução foi originalmente desenvolvida especificamente para salas limpas. O princípio também é adequado para muitos outros setores. Vemos um grande potencial nos sétimos eixos dos robôs, nos módulos dos módulos lineares multiaxiais e noutros sistemas com eixos de comprimento variável. Outro mercado para a nossa solução e-spin são as aplicações que requerem cursos longos e um funcionamento suave, tais como impressoras de grande formato. No passado, eram por vezes utilizadas calhas articuladas de grandes dimensões para conseguir transportar uma quantidade relativamente pequena de cabo numa distância maior.

Que vantagens específicas oferece o e-spin aos fabricantes de sistemas com comprimentos de eixo variáveis?

A e-spin cria segurança e flexibilidade de planeamento: a altura de fixação permanece constante em todos os comprimentos. Até agora, as calhas articuladas sem suporte eram frequentemente utilizadas para eixos com comprimentos mais pequenos. Para um comprimento de eixo de cerca de 10 a 12 metros, é utilizada uma solução deslizante com uma guia. Isto levou a várias configurações do sistema. Há também uma zona crítica em que o curso é demasiado longo para ser sem suporte e ainda não é ideal para deslizar, porque a calha articulada ainda não assenta corretamente na guia. Com o e-spin, os fabricantes de sistemas já não terão de fazer quaisquer compromissos no futuro. A mesma configuração pode ser utilizada sempre e a calha articulada pode ser concebida para ser mais pequena. Isto reduz o número de versões, simplifica o projeto e acelera o processamento do projeto – independentemente de o curso ser de 5, 10 ou 30 m.

Qual é a maior vantagem para o utilizador?

Para os utilizadores, o foco está no funcionamento e na adequação para a utilização diária. O e-spin funciona de forma particularmente silenciosa, não requer uma guia no pavimento e é fácil de instalar. Como o sistema rola em vez de deslizar, o desgaste é significativamente reduzido. O resultado é um sistema de fornecimento de energia resistente, praticamente isento de manutenção, com sequências de movimentos consistentes e uma elevada fiabilidade do processo ao longo de toda a sua duração de vida.
