drylin® Tabelas SHT e SHT-PL XY

Elevada precisão e extrema estabilidade à torção

Alinhamento exato graças ao fabrico CNC
Também disponível na versão de pré-carga (PL) com pré-tensão
100% isento de lubrificação e completo
Sem corrosão
Com rosca trapezoidal ou dryspin® rosca íngreme
A unidade superior pode ser montada com alinhamento à direita ou à esquerda
Acessórios disponíveis (volante, indicador de posição...)

Serviços de produtos

Descarregar dados técnicos

Extrato de catálogo gratuito com todos os dados técnicos para esta gama de produtos.

Descarregar o extrato do catálogo agora

Pedir uma proposta

Está interessado numa oferta personalizada? Então deixe-nos uma mensagem!

Enviar consulta agora

Configurador online gratuito

Configure você mesmo os módulos lineares individuais ao milímetro. Sem registo.

Ir para o configurador dos motores

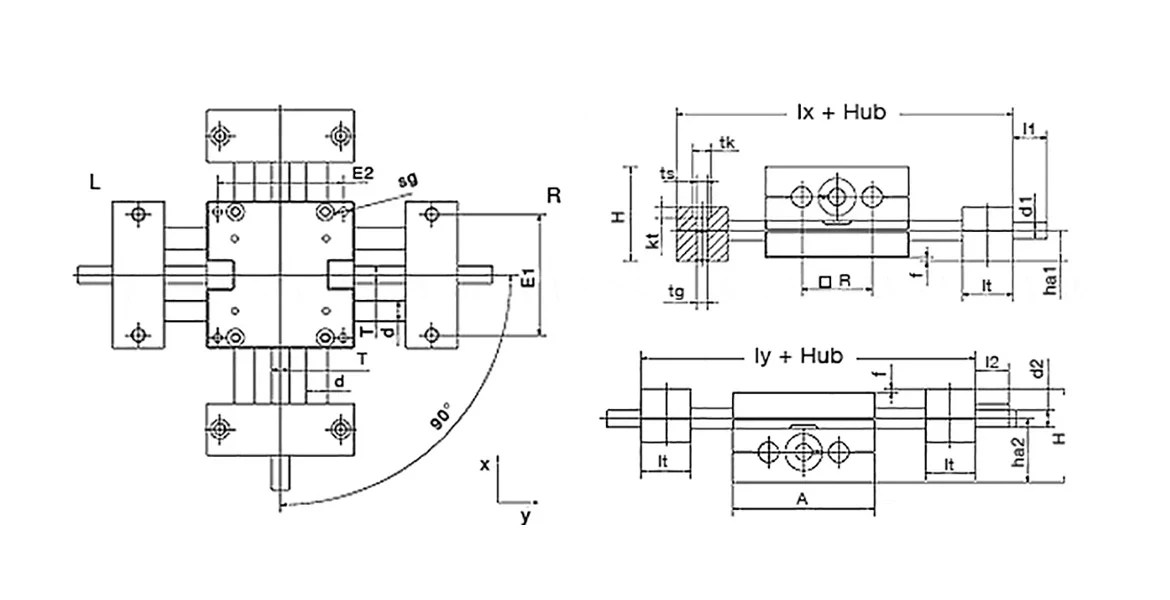

As dimensões da tabela SHT-XY XY

SHT-XY-08-AWM

comprimento máx. do curso: 150 mm
comprimento da corrediça: 65 mm
Material do veio: Alumínio
Diâmetro do veio: 8 mm

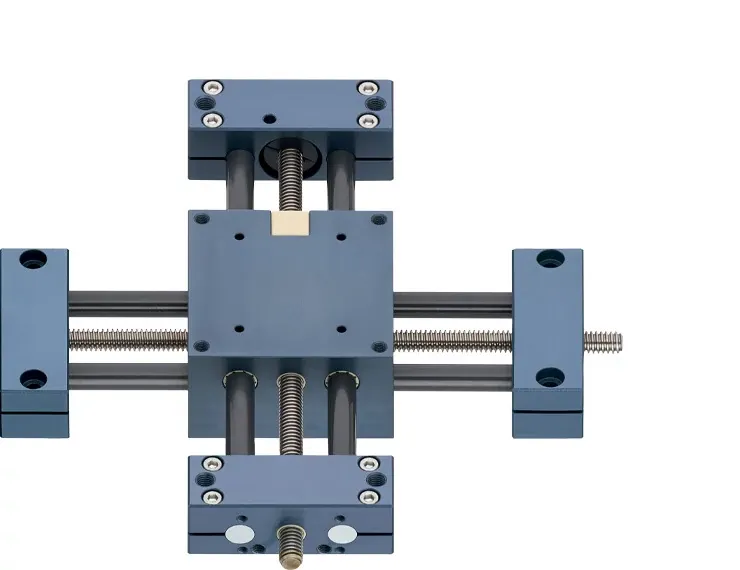

SHT-XY-12-AWM

Comprimento máx. do curso: 350 mm
Comprimento do carro: 85 mm
Material do eixo: Alumínio
Diâmetro do veio: 12 mm

Com pré-carga de mola - versões PL

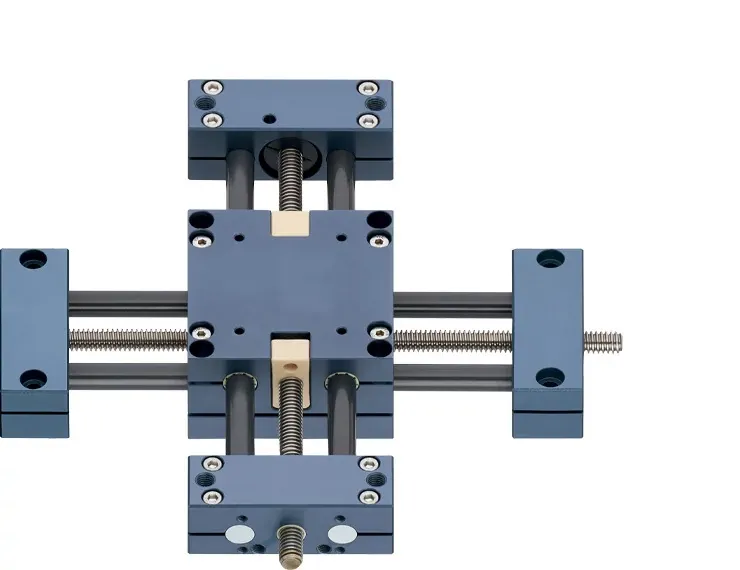

SHT-XY-12-AWM-PL

Comprimento máx. do curso: 350 mm
Comprimento da corrediça: 85 mm
Material do veio: Alumínio
Diâmetro do veio: 12 mm
Com pré-tensão

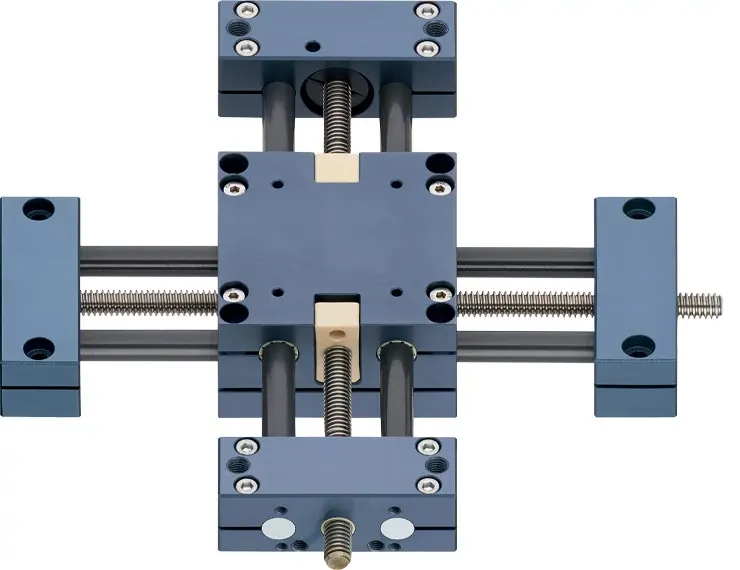

SHT-XY-20-EWM-PL

Comprimento máx. do curso: 500 mm
Comprimento da corrediça: 130 mm
Material do veio: Aço inoxidável
Diâmetro do veio: 20 mm
Com pré-tensão

Dados técnicos drylin SHT-XY

Informações sobre a gama de produtos drylin SHT

Dados técnicos

Art. n.º	A, -0,3 [mm]	H [mm]	E1, ±0,15 [mm]	E2, ±0,15 [mm]	Comprimento básico lx [mm]	Comprimento básico ly [mm]	R [mm]	f [mm]	lt, ±0,1 [mm]	tk [mm]	ts [mm]	tg	kt [mm]
SHT-XY-12	85	56	70	73	145	145	42	2	30	11	6,6	M8	6,4
SHT-XY-08	65	42	52	56	96	96	32	1,5	15,5	10	5,5	M6	7
SHT-XY-12-PL	85	56	70	73	145	145	42	2	30	11	6,6	M8	6,4
SHT-XY-20-EWM-PL	130	86	108	115	202	202	72	2	36	15	9	M10	8,6

Art. n.º	sg	d [mm]	T	l1 [mm]	d1<br /> Standard<br />	d1<br /> Alternativa<br />	l2 [mm]	d2<br /> Alternativa <br />	ha1 [mm]	ha2 [mm]	W, ha2-ha1 [mm]
SHT-XY-12	M6	12	TR10x2	17	TR10x2	6 h9	17	6 h9	18	38	20
SHT-XY-08	M5	8	TR6x2/TR6.35x2.54	15,5	TR6x2/TR6.35x2.54	5	15	5	13	29	16
SHT-XY-12-PL	M6	12	TR10x2	17	TR10x2	6 h9	17	6 h9	18	38	20
SHT-XY-20-EWM-PL	M8	20	TR18x4	26	TR18x4	-	26	12h9	23	63	40


Informações sobre a montagem

O volante do eixo y pode ser encomendado montado à esquerda ou à direita.
Esquerda: SHT-XY-12-AWM-L-200-300 para curso de 200 mm na direção x e 300 mm na direção y.
À direita: SHT-XY-12-AWM-R-200-300 para curso de 200 mm na direção x e 300 mm na direção y

Opções técnicas para a série SHT

Estão disponíveis as seguintes opções para a gama de produtos SHT-XY.

Motores de passo para fusos das mesas drylin SHT-XY

Sistemas de acionamento elétricos: motores elétricos da igus

Quer sejam motores DC, fusos de passo ou motores EC/BLDC, a igus oferece uma vasta gama de motores: permitindo equipar os sistemas de módulos de eixo linear com a solução mais adequada. Em combinação com os veios drylin, que podem ser encomendados completamente prontos a instalar e ligar, todos os sistemas de manipulação podem ser configurados. Com os potentes motores, tem solução para uma grande variedade de problemas relativos aos sistemas de acionamento elétricos.

Mais informações sobre motores de passo para fusos

Materiais dos apoios das mesas drylin SHT-XY da igus

Materiais dos casquilhos

Todas as unidades de acionamento drylin® têm pontos de apoio equipados com polímeros de elevada performance da igus, isentos de lubrificação e de manutenção. As opções incluem materiais para aplicações com temperaturas elevadas até +180 °C (iglidur® X, série SHT-ES) e para ambientes em conformidade com a FDA (iglidur® A180).

Materiais dos fusos das mesas drylin SHT-XY da igus

Design do parafuso de avanço

Todos os módulos lineares drylin® SHT-ES são fornecidos com parafusos de avanço trapezoidais autoblocantes feitos de aço inoxidável. O alumínio com revestimento duro também está disponível mediante pedido. A série também pode ser configurada com parafusos de avanço de alta hélice em aço inoxidável (opcional). Isto permite passos e velocidades de acionamento muito mais elevados, mas sem a caraterística de auto-bloqueio.
