Cinco quilos mais leves: instalação de iluminação otimizada com casquilhos em plástico

Os movimento têm um alcance de mais de dois metros e são utilizados em palcos de concertos no interior, bem como no exterior dos palcos. Os movimentos e as cores das luzes são controlados a partir da consola do técnico de iluminação.

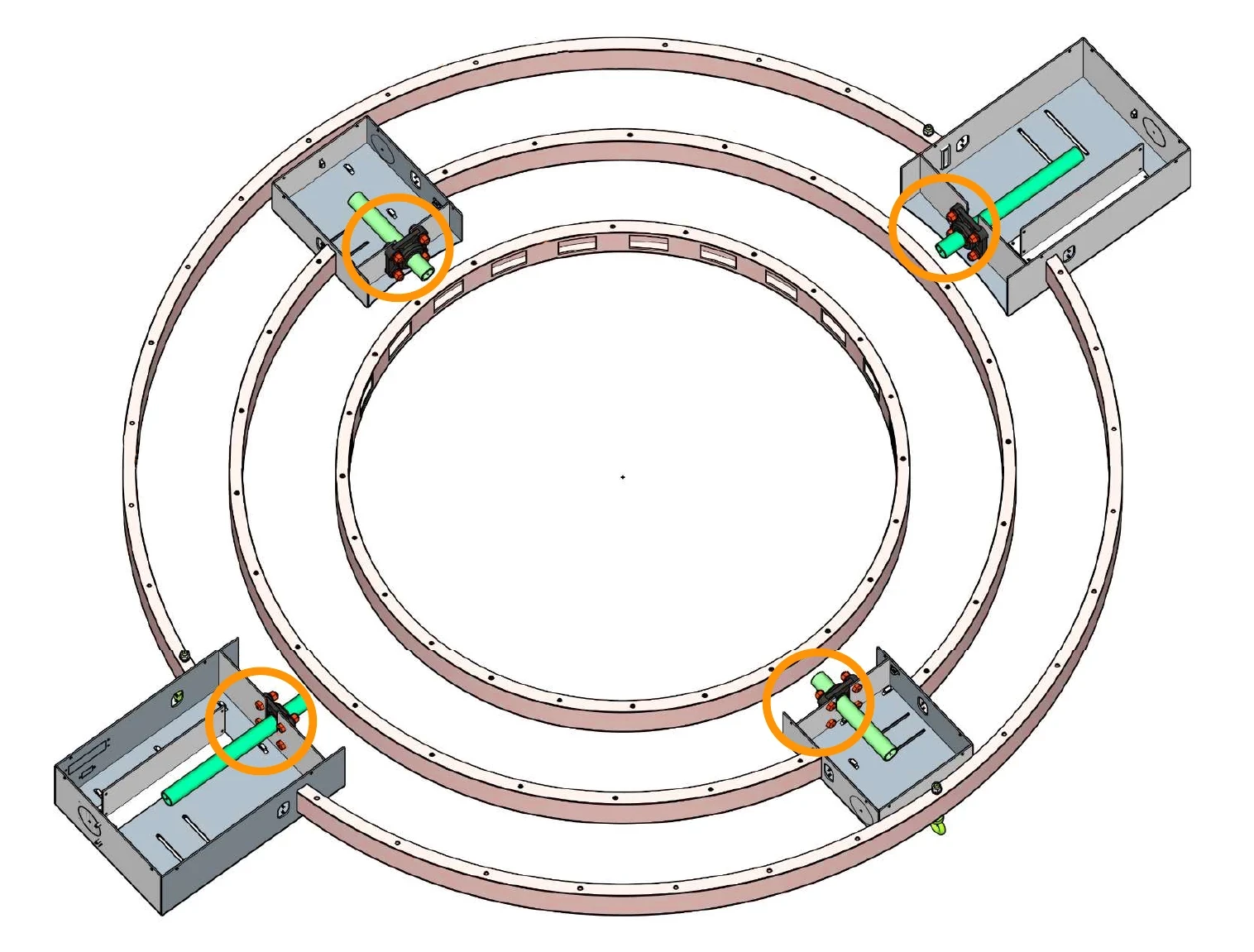

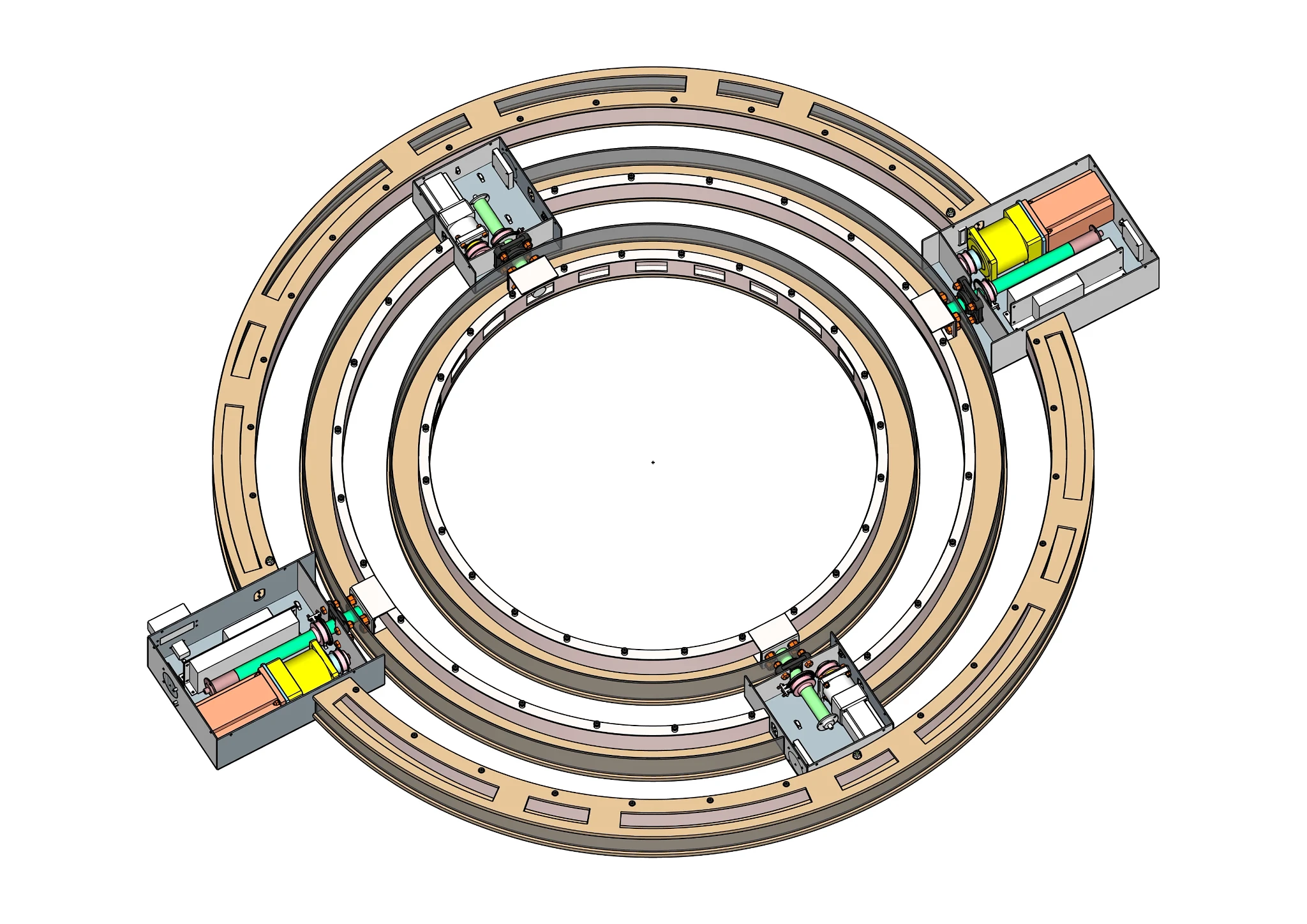

Os elementos circulares rotativos estão equipados com pares de motor e rodas dentadas. Procurou-se uma solução de casquilhos adequada para o veio de acionamento na saída dos alojamentos do motor.

Durante as demonstrações, os giroscópios são expostos a temperaturas de quase 50°C e, durante o transporte do local para o armazém, a -10 a 45°C. As chumaceiras devem ser capazes de resistir a vibrações e choques consideráveis causados pela montagem, desmontagem e transporte repetidos.

Devido à sua utilização no exterior, devem também ser resistentes à corrosão, isentas de poeiras e massas e funcionar de forma absolutamente fiável, mesmo que sejam utilizadas durante vários meses sem manutenção.

E há outros requisitos: os casquilhos não devem ser magnéticos, para não causar interferência eletromagnética, e devem ser tão compactos e leves quanto possível, para manter o peso dos elementos rotativos reduzido e minimizar o tamanho dos componentes do motor e da caixa redutora. Como não é possível um alinhamento perfeito do veio, os criadores concentraram a sua pesquisa nos casquilhos auto-alinháveis com articulações esféricas.

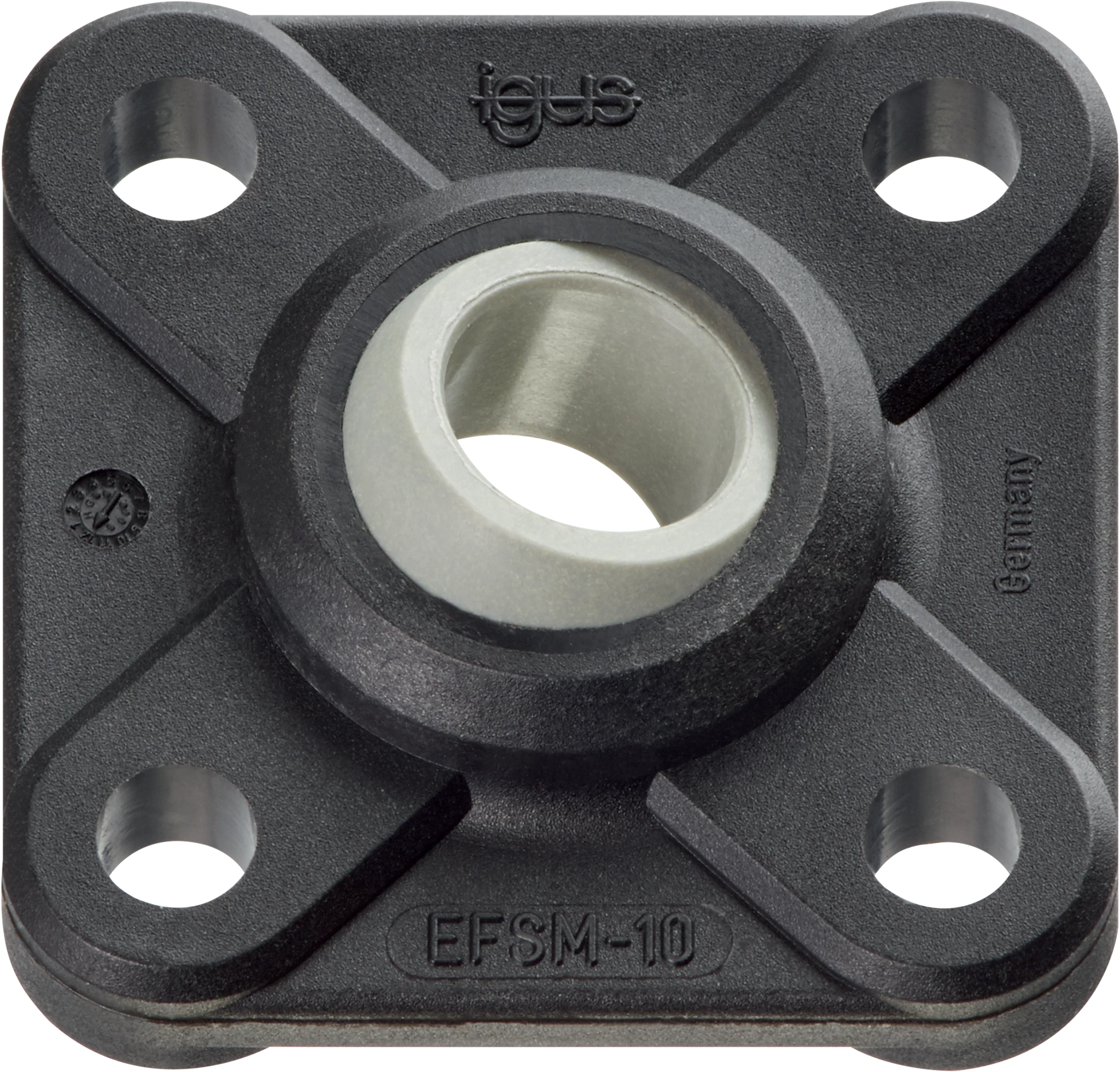

A Kellook recorreu à igus e encontrou a solução perfeita com chumaceiras com flange de quatro furos igubal EFSM em combinação com casquilhos autolubrificados feitos de iglidur J, que servem de espaçadores para o acionamento do veio.

Como em todos os produtos da igus, os lubrificantes sólidos integrados no material plástico garantem uma operação a seco de baixo atrito, sem a necessidade de lubrificantes externos. Desta forma, podem ser poupados todos os anos 19,72 € em lubrificantes nesta aplicação. Mais decisiva do que as poupanças de material são as poupanças de mão-de-obra: a utilização dos casquilhos da igus elimina cerca de 32 horas de trabalho para manutenção preventiva todos os anos.

E há mais pontos positivos: a Kellook foi capaz de conseguir uma poupança de peso de 5 kg nos rotores, o que foi decisivo para o projeto, pois permitiu que o tamanho dos motores e caixas redutoras fosse reduzido e que os alojamentos do motor fossem testados com sucesso integrados na espessura dos rotores. Esta otimização não só facilita o transporte e a montagem, como também representa um benefício esteticamente considerável.
