Devido às suas tolerâncias melhoradas, as engrenagens impressas em 3D são objectos que flutuam nas montras das lojas

• O que era necessário: engrenagem com tolerâncias exactas
• Método de fabrico: sinterização selectiva por laser (SLS)
• Requisitos: Livre de manutenção, baixo ruído, funcionamento suave
• Material: iglidur i3
• Indústria: Design de mobiliário
• Sucesso através da cooperação: Componentes sem manutenção, rotação dos objectos sem vibrações e com baixo ruído, a ilusão pode ser mantida

A aplicação num ápice:

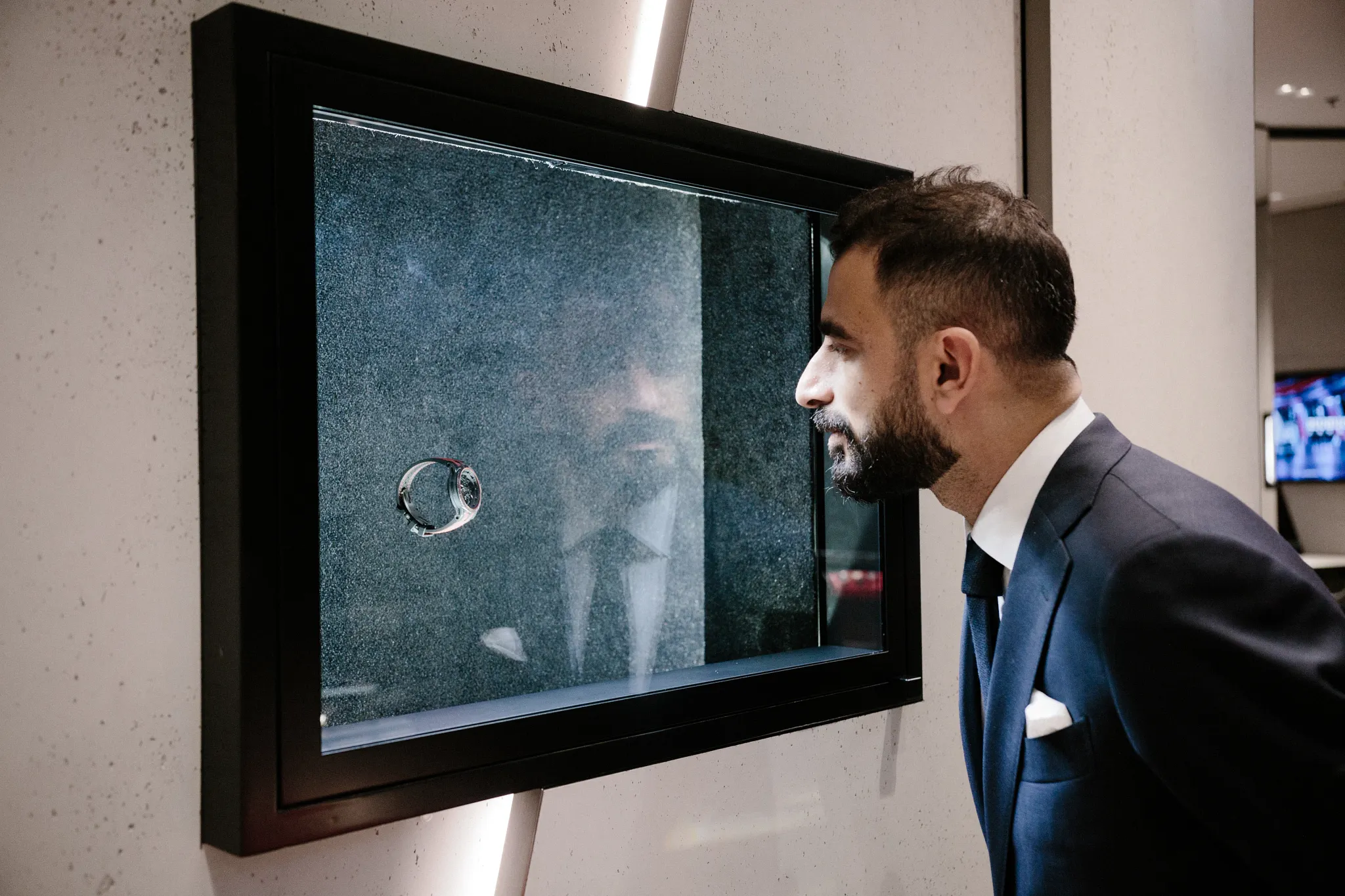

A empresa belga Levita propôs-se apresentar produtos de alta qualidade, como relógios de pulso, telemóveis, óculos e jóias, de uma forma especial. Para o efeito, concebeu uma vitrina que faz flutuar objectos de tamanho médio "" através de dois movimentos lineares e de uma rotação, ao mesmo tempo que os faz girar 360° em torno do seu próprio eixo. No entanto, para os movimentos lineares e a rotação sem vibrações do mecanismo, foram necessários componentes optimizados em termos de deslizamento para criar a ilusão de objectos flutuantes.

Para esta forma única de apresentação do produto, a empresa precisava de um mecanismo fiável. Um dos maiores problemas era contornar o efeito de deslizamento do adesivo. Outros requisitos que o mecanismo tinha de cumprir eram componentes que não necessitassem de manutenção e um funcionamento pouco ruidoso. As engrenagens impressas em 3D inicialmente utilizadas não tinham tolerâncias suficientes e, por conseguinte, causavam fortes vibrações.

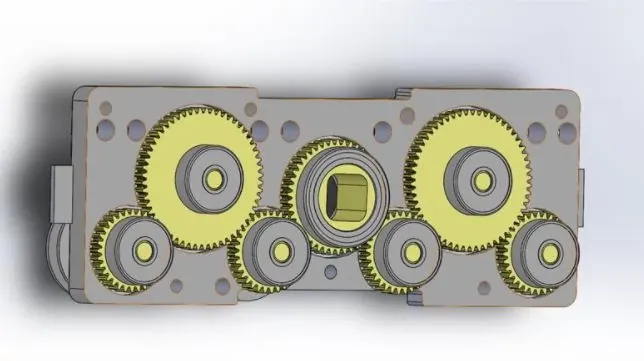

Com vários produtos da igus, foi possível conceber e produzir um mecanismo suave para a vitrina que é silencioso e funciona sem as vibrações iniciais. O efeito stick-slip também pôde ser eliminado. Para o sistema de rotação, a Levita utilizou o anel giratório iglidur® PRT-01 e engrenagens impressas em 3D feitas de plástico iglidur i3 tribologicamente optimizado. Graças às tolerâncias melhoradas (0,1 mm em vez de 0,2 mm) e à precisão da impressão SLS, as vibrações foram drasticamente reduzidas. Isto preserva o truque ótico do objeto que flutua lentamente. Para além dos bons efeitos mecânicos dos componentes da igus, os lubrificantes sólidos integrados nas peças de plástico entram em ação, uma vez que permitem um funcionamento sem manutenção e sem efeitos de deslizamento.

Para além do processo de deposição de fios (FDM), o serviço de impressão 3D da igus oferece a sinterização selectiva a laser como um processo de fabrico para componentes fabricados aditivamente. No processo SLS, um laser aquece seletivamente pontos em um leito de pó que se fundem para formar um objeto tridimensional previamente construído. Uma lâmina redistribui o pó após cada camada fundida. Este processo não necessita de ferramentas, o que se reflecte tanto no preço como na velocidade de produção. Os componentes fabricados através do processo SLS apresentam uma exatidão dimensional muito precisa, bem como uma elevada resistência e uma boa ligação entre camadas. Para "The Box" da Levita, a atenção ao pormenor na impressão foi particularmente importante - sem ela, a alteração da tolerância de 0,2 mm para 0,1 mm não teria sido possível.

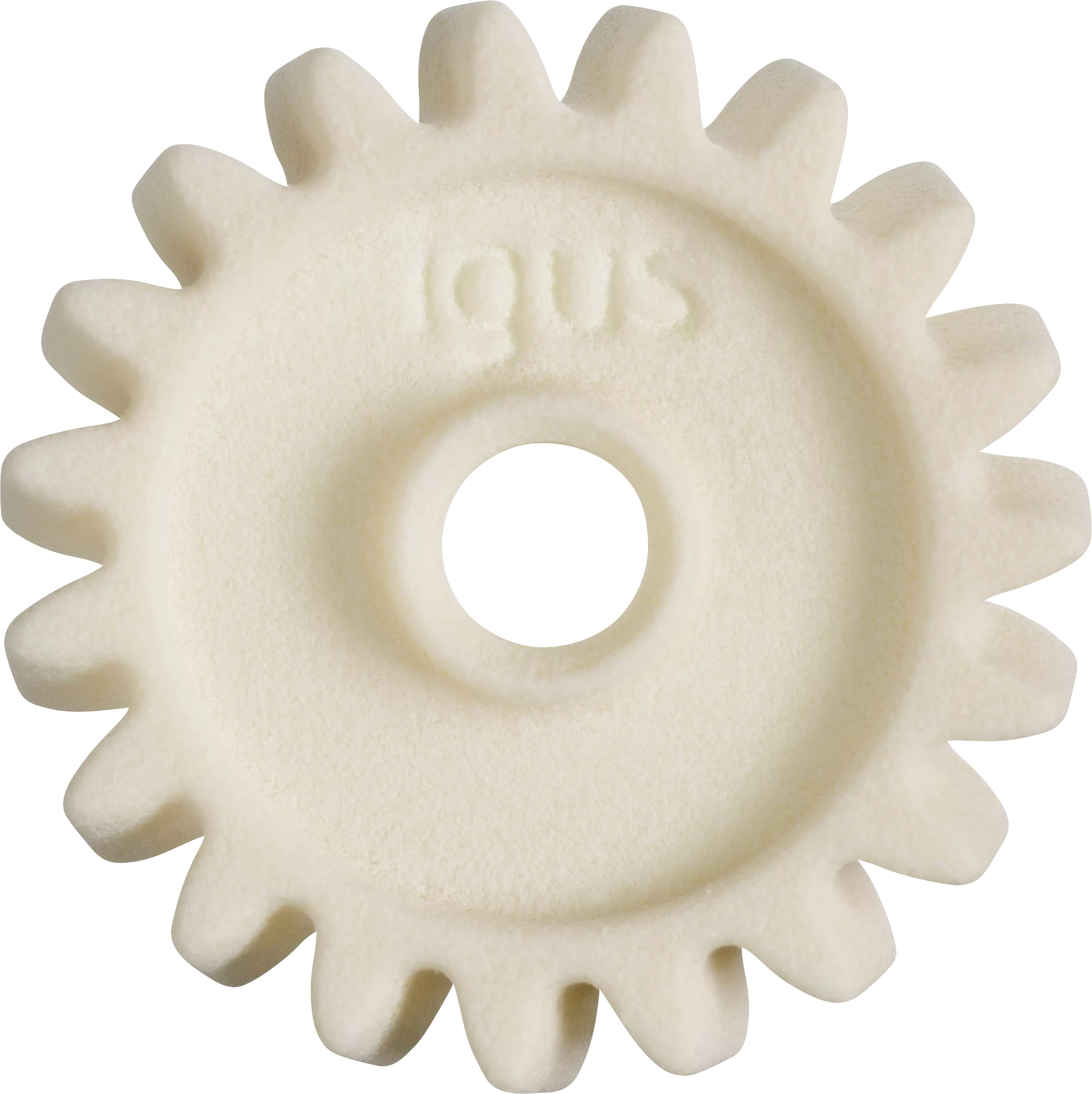

Os materiais SLS feitos de polímeros de alto desempenho fornecem uma vida útil de engrenagem até cinco vezes maior do que as engrenagens fresadas feitas de plásticos comuns. Graças ao laboratório de testes da igus, estes valores podem ser confirmados uma e outra vez através de testes realistas. Diferentes áreas de aplicação para os materiais iglidur i3, iglidur i6 e iglidur i8-ESD também surgiram com base nos resultados dos testes. Desta forma, o iglidur i3 é particularmente adequado para engrenagens de dentes retos e cónicas, uma vez que tem uma maior resistência. O processamento detalhado e as superfícies exactas são também favoráveis a uma aplicação com todas as outras formas de engrenagens. Para além do iglidur i3, o iglidur i6 também impressiona com as suas propriedades de deslizamento optimizadas e é especialmente recomendado para engrenagens sem-fim, bem como para aplicações em que são indispensáveis componentes compatíveis com produtos alimentares. iglidur i8-ESD é ideal quando são necessárias engrenagens com especificações ESD. Estas são utilizadas, por exemplo, em máquinas ATEX. Para além das diferentes áreas de aplicação, os resultados dos testes do laboratório da igus fornecem a base para um calculador de vida útil online para engrenagens. Com base nos dados recolhidos empiricamente, os clientes podem facilmente determinar a vida útil exacta online utilizando os seus parâmetros específicos para a sua aplicação de engrenagens.
