Tecnologia de cabos de energia e de sinal flexíveis e torsionalmente rígidos na tecnologia de colheita

• O que era necessário: conjuntos de cabos chainflex® prontos a instalar para transmissão de energia e sinal
• Requisitos: Resistente aos raios UV e à humidade, resistente à torção, estável à temperatura, resistente a entalhes & baixo desgaste
• Setor de atividade: Agricultura, máquinas especiais
• máquinas de colheita especiais Sucesso para o cliente: Poupança de tempo e de custos em comparação com a cablagem interna, bem como uma elevada vida útil e um manuseamento flexível dos cabos utilizados

A Josef Zeyer GmbH constrói máquinas de colheita para legumes e alfaces, sempre personalizadas e fabricadas à medida. As máquinas móveis atingem um tamanho impressionante de até 10 x 9 metros (quando estendidas), de modo a que os produtos colhidos possam ser processados o mais rapidamente possível e de forma fresca. A colheita é lavada, porcionada, embalada e paletizada manualmente por pessoal a partir de uma ponte, ainda no campo. Em seguida, é transportada através de um tapete rolante para o interior do veículo de colheita, onde pode ser processada.

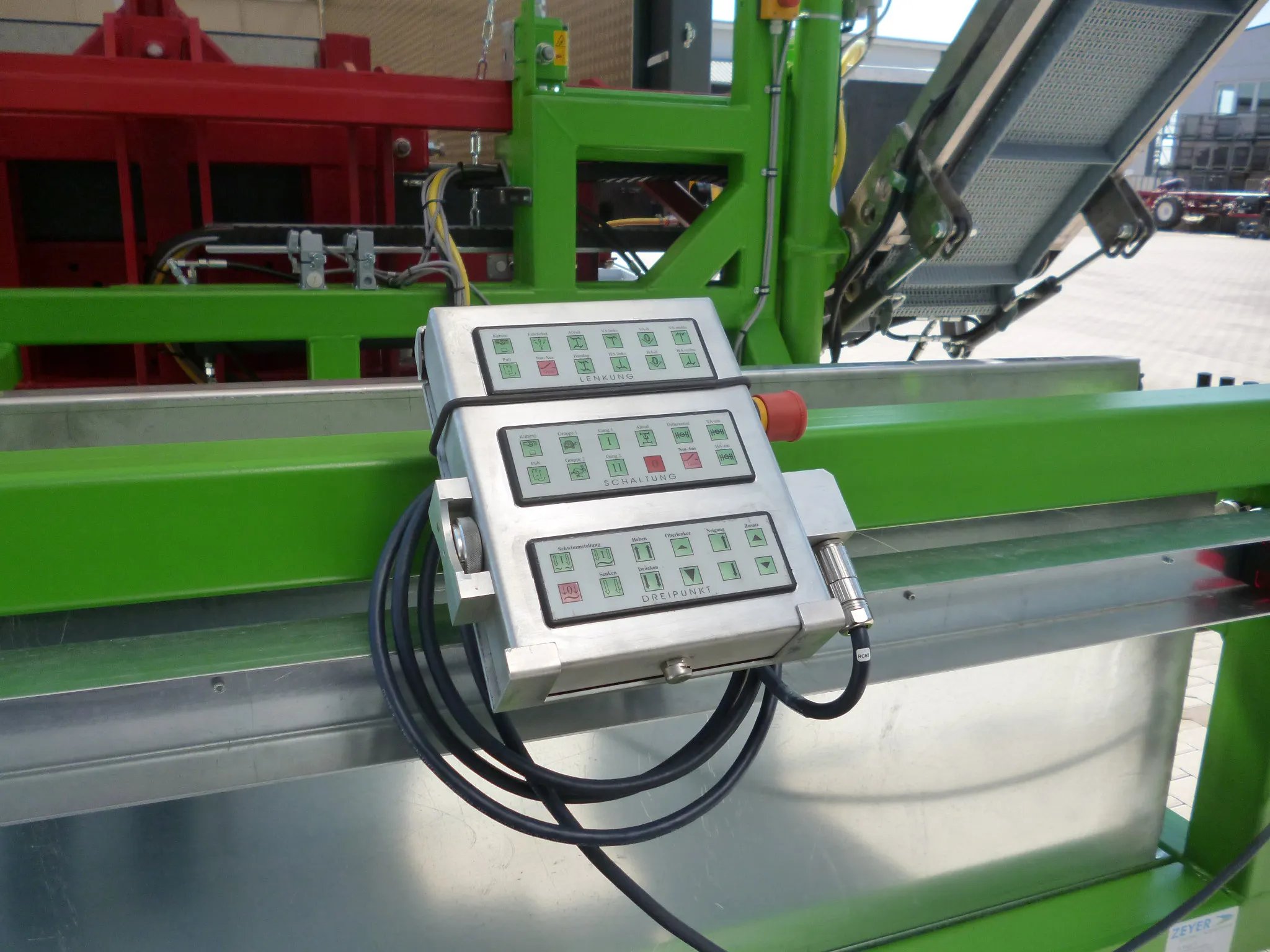

A máquina desloca-se a cerca de 40 metros por hora no campo, automaticamente ou controlada por sensores em modo "platooning" atrás de um trator. No entanto, o condutor tem ainda de ser capaz de se reajustar, para o que utiliza um controlo remoto com fios - bem como para virar no final do campo. Além dos accionamentos e da direção, que são controlados eletronicamente através do bus CAN, o sistema de nivelamento, ou seja, a distância entre a ceifeira-debulhadora e o solo, também é controlado através do controlo remoto.
O cabo flexível que liga o controlo remoto e o veículo não tem de realizar um elevado número de ciclos ou movimentos extremos. No entanto, as tensões e os esforços não devem ser subestimados. Os cabos estão expostos aos raios UV e à humidade, mas também a várias torções e a temperaturas muito diferentes. Além disso, são frequentemente arrastados pelo chão, o que aumenta o desgaste.

Como os cabos convencionais não cumprem os requisitos de vida útil da ZEMA, a empresa utiliza geralmente cabos chainflex® da igus® para os seus controlos remotos. Os cabos chainflex® são construídos de forma muito diferente dos cabos para aplicações estáticas: O princípio de encordoamento do feixe garante que as forças de tração e compressão que atuam nos núcleos individuais durante o movimento sejam equalizadas. Isto cria um pré-requisito essencial para uma longa vida útil em aplicações móveis - sem rutura do núcleo e saca-rolhas. Os materiais de alta qualidade e o processo especial de extrusão evitam outras causas de falha, como a abrasão da bainha e danos no isolamento.

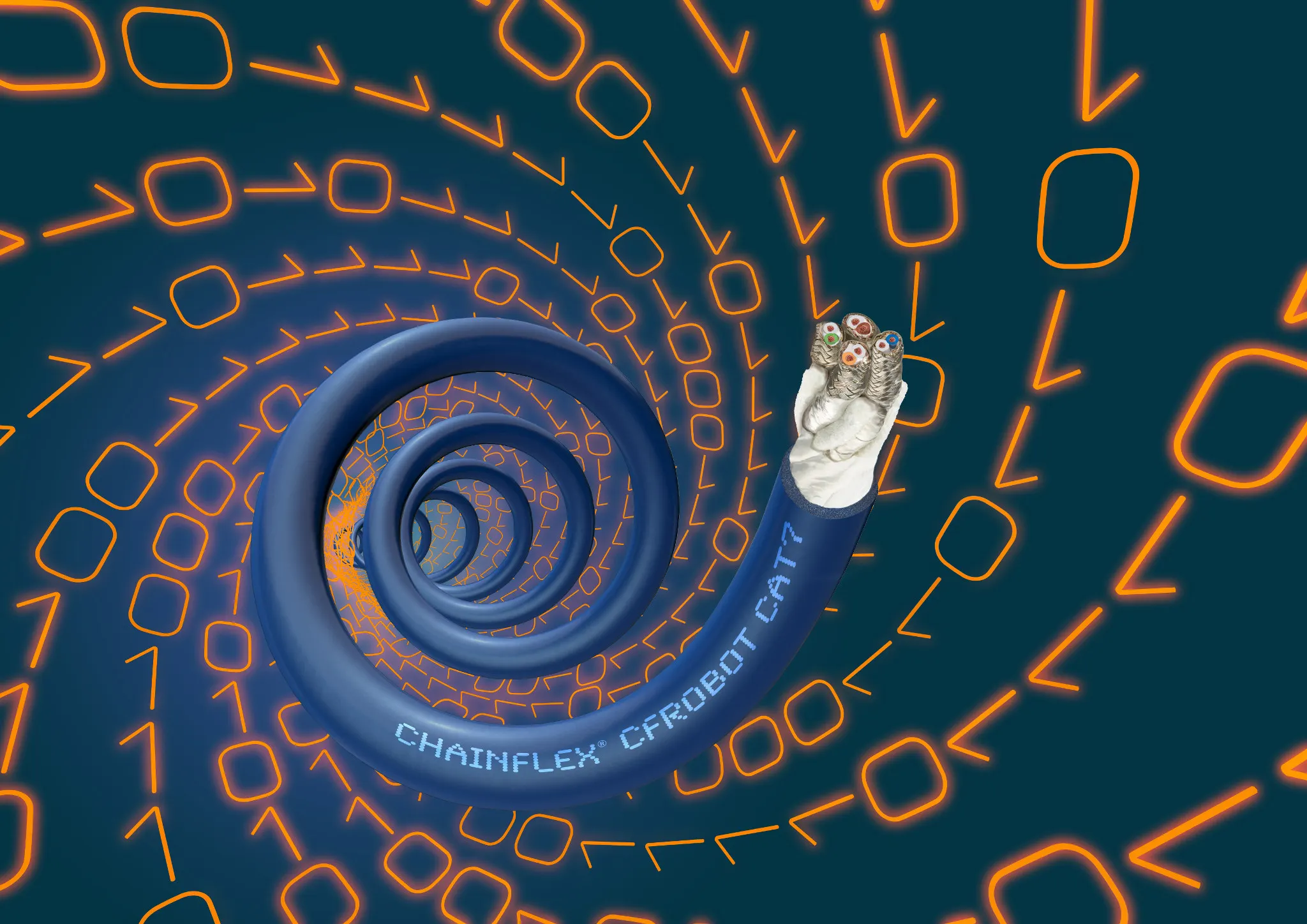

Os cabos torcidos chainflex® da série CFROBOT9 são utilizados nas máquinas ZEMA. Os cabos atingem uma vida útil elevada no terreno e também facilitam o manuseamento do controlo remoto, uma vez que são mais flexíveis e, por conseguinte, mais manobráveis.
A ZEMA obtém os conjuntos de cabos como sistemas de fornecimento de energia prontos a utilizar(readycable®). Isto tem a vantagem de o cliente poupar muito tempo e não ter de ter à mão quaisquer conectores ou outros acessórios. E apesar de estar comprometida com um padrão, a Josef Zeyer GmbH permanece flexível, pois os cabos pré-montados podem ser encomendados em diferentes comprimentos.
