SnapChain

TE 14/26 & TZ 14/26


1. Montagem rápida de cabos em grupos
2. Os elos podem ser ajustados e modificados a qualquer momento
3. Ideal para cursos pequenos, idealmente 5 - 10 elos
4. Alternativa de baixo custo para braçadeiras de cabos
5. Versão TE com fácil colocação pelo exterior - Versão TZ com fácil colocação pelo interior
6. Design atractivo
7. Pode rodar em 1 ou 2 sentidos (RBR)
8. Disponível em 2 tamanhos.

Quando utilizar a série SnapChain?
Quando for necessário um preenchimento simples
Quando são necessárias Calhas articuladas com uma boa relação preço/qualidade
Quando se pretendem custos de instalação baixos
Quando é necessária uma solução simples
com baixa frequência de utilização



A SnapChain foi distinguida com o prémio iF-Design

Quando não deve utilizar a série SnapChain?
Com maiores pesos adicionais ou tarefas mais exigentes

Modelo TE14/TZ14
Passo = 30.5 mm
Elos/m = 33(1006.5 mm)
Comprimento da Calha= s/2 + K



SnapChain - TE14 / TZ14

Nº de art. Altura interna Largura externa Altura interior Altura exterior Raio de curvatura
  Bi [mm] Ba [mm] hi [mm] ha [mm] R [mm]
 TE14.50.028.0 25 25 18 18 28 Sob consulta
 TE14.50.038.0 25 25 18 18 38 Sob consulta
 TE14.50.048.0 25 25 18 18 48 Sob consulta
 TE14.50.075.0 25 25 18 18 75 Sob consulta
 TE14.50.100.0 25 25 18 18 100 Sob consulta
 TE14.50.125.0 25 25 18 18 125 Sob consulta
 TZ14.50.028.0 25 25 18 18 28 Sob consulta
 TZ14.50.038.0 25 25 18 18 38 Sob consulta
 TZ14.50.048.0 25 25 18 18 48 Sob consulta
 TZ14.50.075.0 25 25 18 18 75 Sob consulta
 TZ14.50.100.0 25 25 18 18 100 Sob consulta
 TZ14.50.125.0 25 25 18 18 125 Sob consulta
Mais sobre a peça selecionada:
3D-CAD PDF Solicitação de cotação Preços escalonados myCatalog

Modelo TE26/TZ26
Passo = 56 mm
elos/m = 18 (1008 mm)
Comprimento da Calha = s/2 + K



SnapChain - TE26 / TZ26

Nº de art. Altura interna Largura exterior Altura interior Altura externa Raio de curvatura
  Bi [mm] Ba [mm] hi [mm] ha [mm] R [mm]
 TE26.120.063.0 50 50 47 47 63 Sob consulta
 TE26.120.075.0 50 50 47 47 75 Sob consulta
 TE26.120.100.0 50 50 47 47 100 Sob consulta
 TE26.120.125.0 50 50 47 47 125 Sob consulta
 TE26.120.150.0 50 50 47 47 150 Sob consulta
 TE26.120.200.0 50 50 47 47 200 Sob consulta
 TZ26.120.063.0 50 50 47 47 63 Sob consulta
 TZ26.120.075.0 50 50 47 47 75 Sob consulta
 TZ26.120.100.0 50 50 47 47 100 Sob consulta
 TZ26.120.125.0 50 50 47 47 125 Sob consulta
 TZ26.120.150.0 50 50 47 47 150 Sob consulta
 TZ26.120.200.0 50 50 47 47 200 Sob consulta
Mais sobre a peça selecionada:
3D-CAD PDF Solicitação de cotação Preços escalonados myCatalog

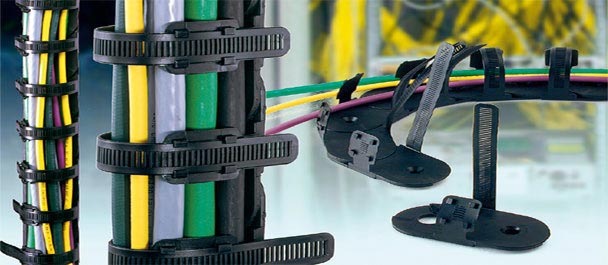

Exemplo de SnapChain

Exemplo de SnapChain
