Fusos inversos dryspin®

Um fuso é um elemento mecânico que converte um movimento de rotação num movimento de translação (rosca do movimento). Os fusos de passo rápido e trapezoidais da igus estão disponíveis em diversos materiais de fuso (aço ou aço inoxidável) e podem ser combinados com mais de sete materiais diferentes de porca roscada. Os materiais standard utilizados são o aço C15 e o aço inoxidável AISI 304.

Para além dos fusos standard, direita (RH) e esquerda (LH), os fusos inversos com rosca direita e esquerda oferecem ao projetista uma maior liberdade de desenho, uma vez que não é necessário ajustar um segundo fuso, incluindo um segundo acionamento necessário.

  • Económicos
  • Elevados comprimentos úteis
  • Prontos a instalar
  • Binários admissíveis superiores aos de uma versão de 2 peças

Binários transmissíveis e máx. Cargas de tração para fusos de rosca inversos e de rosca esquerda:

O desvio standard do passo para os nossos fusos roscados trapezoidais ou métricos drylin® é de 0,1 mm sobre 300 mm. A linearidade é de 0,3 mm ao longo de 300 mm sem direção, são possíveis valores de 0,1 mm ou menos superiores a 300 mm com um fuso direcional. Os fusos são fabricados de acordo com a norma DIN 103 e com classe de tolerância 7e.

Os fusos de rosca dryspin® estão disponíveis em versões em aço inoxidável laminado ou fixado. São de 24 mm para todas as versões, independentemente do diâmetro exterior.

Art. n.ºBinário máx. transmissível [Nm]Força máx. de tração [N]
DST-LS-10x12-R/L-1000-ES2450
DST-LS-10x25-R/L-1000-ES2450
DST-LS-10x50-R/L-1000-ES2450
DST-LS-14x25-R/L-1000-ES41.000
DST-LS-18x24-R/L-1000-ES7,51.600
DST-LS-18x40-R/L-1000-ES7,51.600
DST-LS-18x80-R/L-1000-ES7,51.600
DST-LS-18x100-R/L-1000-ES7,51.600

Áreas de transição:

Os diversos processos de fabrico significam que todo o comprimento, exceto alguns milímetros no centro do fuso, pode ser utilizado como curso. A tabela seguinte lista as diferentes áreas de transição ou comprimentos de rosca não utilizáveis.

Art. n.ºL4
PTGSG-10x2-01-R/L-1000-…20mm
PTGSG-12x3-01-R/L-1000-…45mm
PTGSG-14x4-01-R/L-1000-… 60mm
PTGSG-16x4-01-R/L-1000-...60mm
PTGSG-18x4-01-R/L-1000-…80mm
PTGSG-20x4-01-R/L-1000-…80mm
PTGSG-24x5-01-R/L-1000-…90mm
DST-LS-10x12-R/L-1000-ES24mm
DST-LS-10x25-R/L-1000-ES24mm
DST-LS-10x50-R/L-1000-ES24mm
DST-LS-14x25-R/L-1000-ES24mm
DST-LS-18x24-R/L-1000-ES24mm
DST-LS-18x40-R/L-1000-ES24mm
DST-LS-18x80-R/L-1000-ES24mm
DST-LS-18x100-R/L-1000-ES24mm
Área de transição
Contra-rotação

Roscas de fuso rosca unidas por pinos:

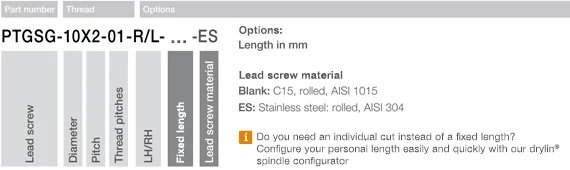

Referência para encomenda
Ir para o configurador

Fusos dryspin®:

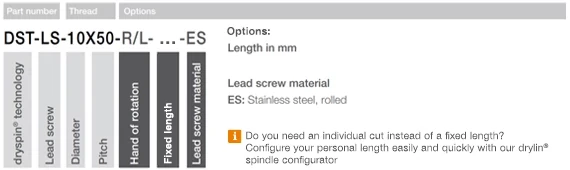

Referência para encomenda
Ir para o configurador

Calcule online a duração de vida de forma rápida e fácil

Fuso de rosca esquerda/direita

Com o  configurador , pode encontrar rapidamente o fuso roscado certo e personalizar os pinos de ambos os lados. A aplicação gera diretamente um desenho técnico da sua configuração. Por fim, pode encomendar o fuso ou solicitar mais informações.
