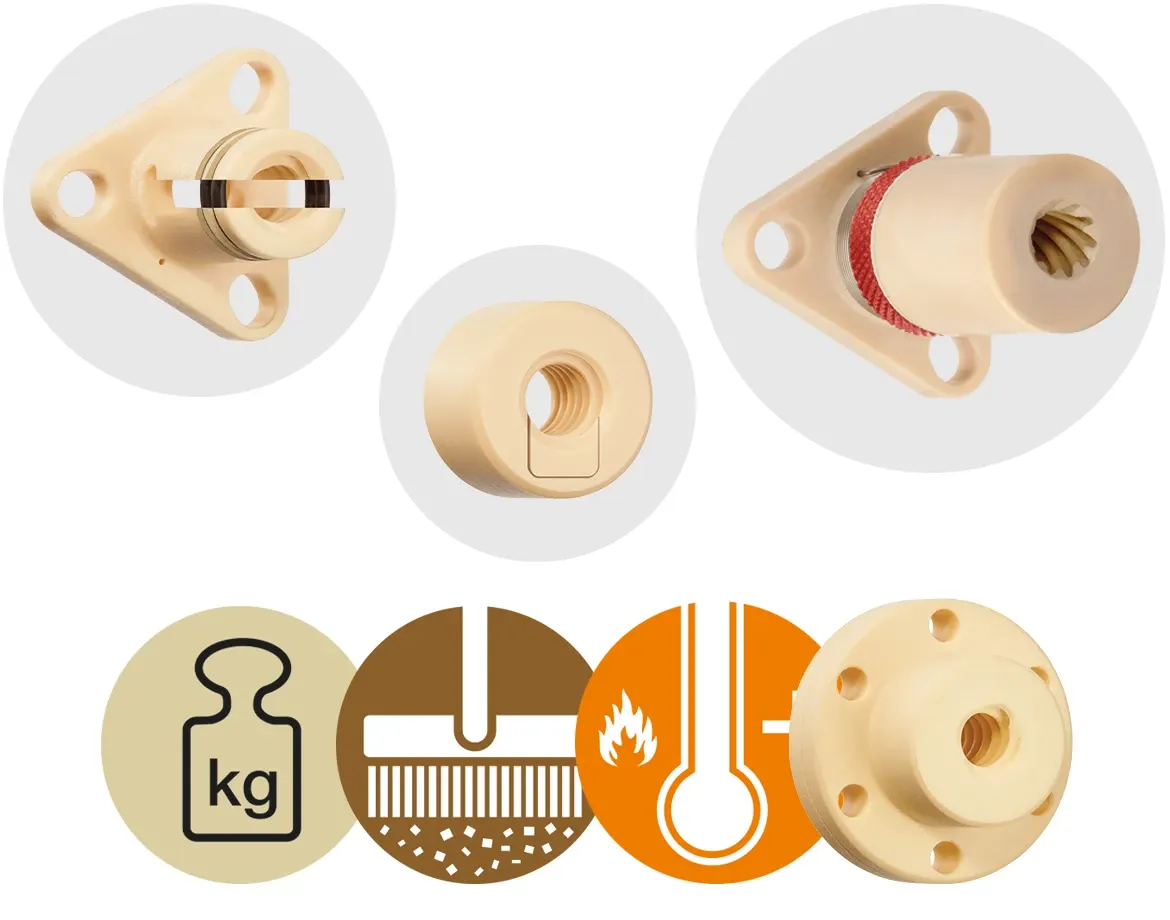

Porcas com folga reduzida

Porcas sem folga

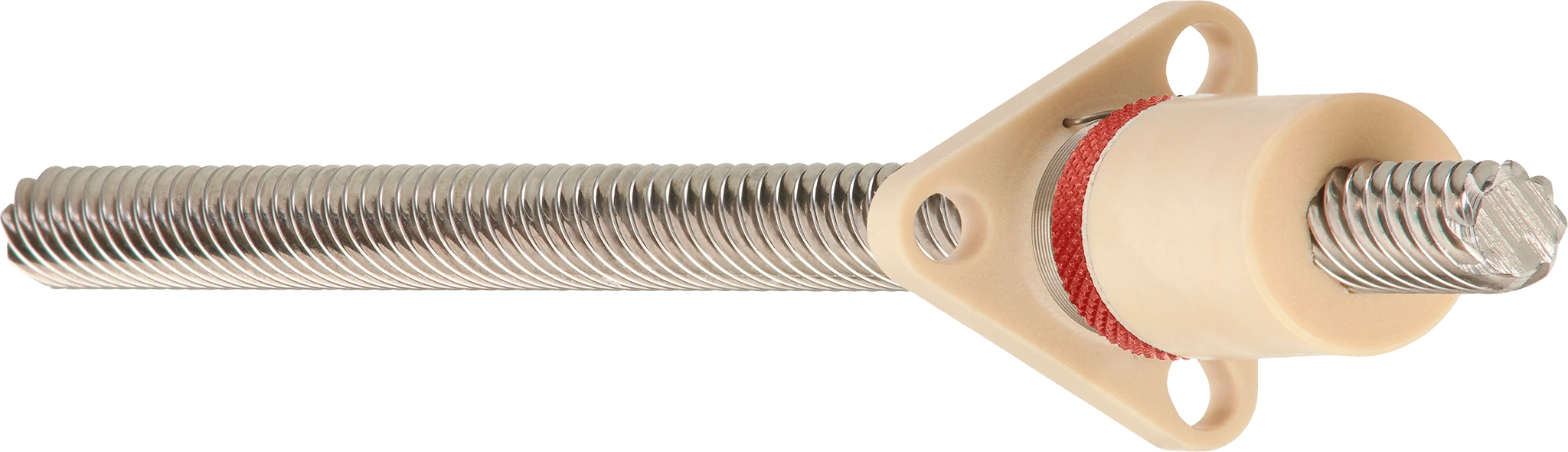

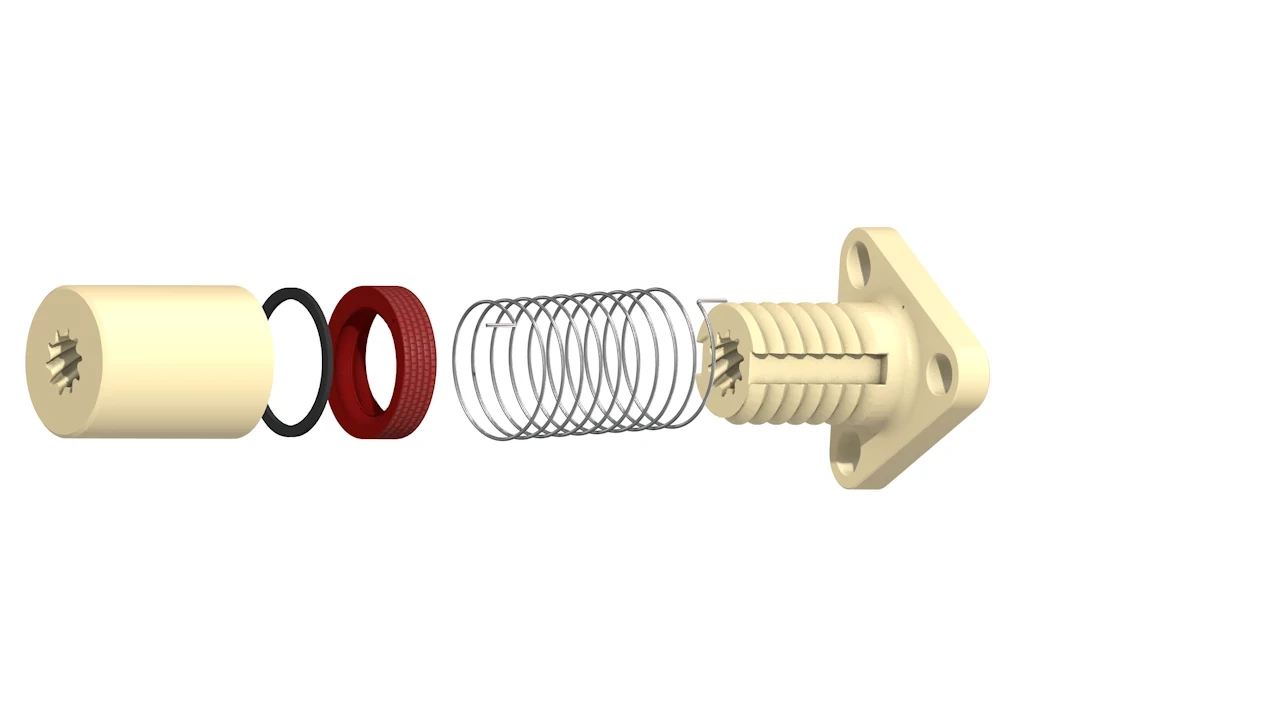

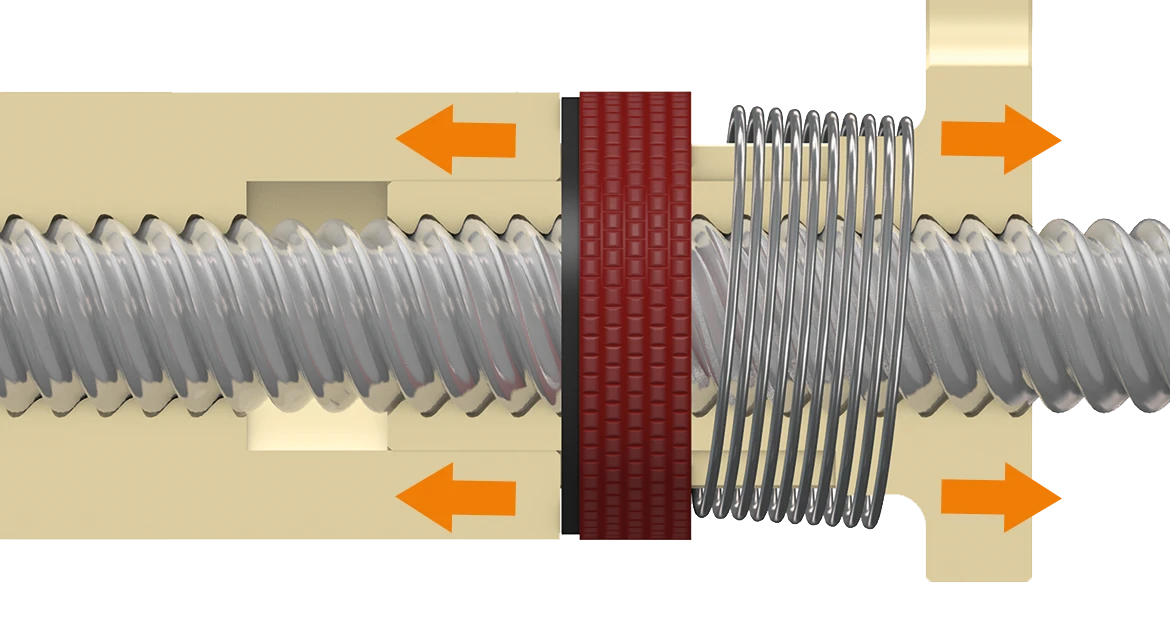

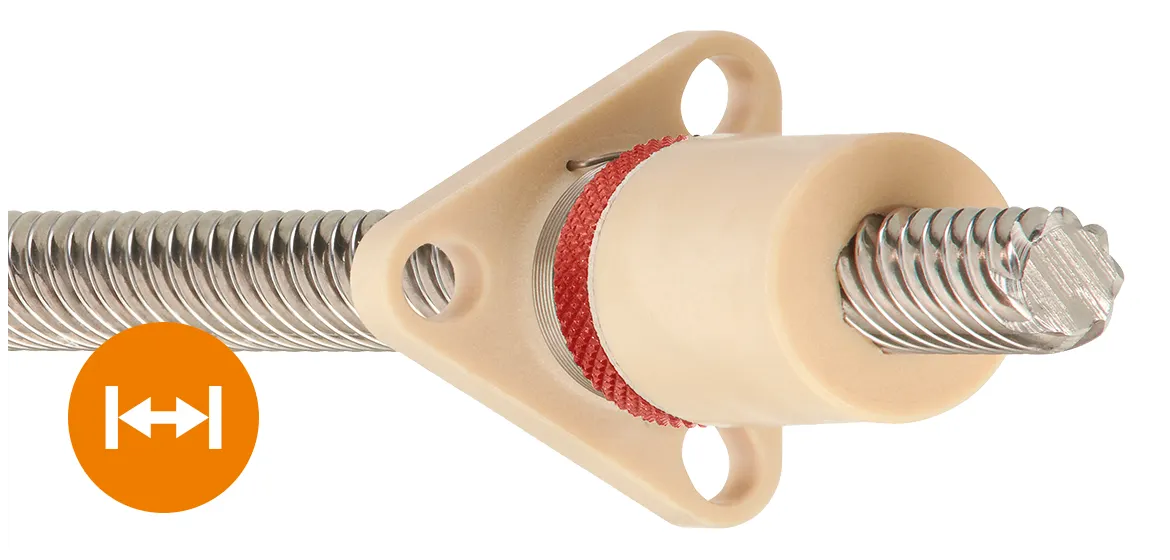

Uma das soluções mais precisas é a porca ZB. Composta por vários componentes, esta porca é auto-ajustável ao longo de toda a sua vida útil. É particularmente adequada para acionamentos por fuso com roscas de passo rápido destinadas ao movimento de pequenas cargas. Graças às suas características técnicas, garante uma folga mínima ao longo de toda a duração de vida, tornando-a ideal para movimentos de posicionamento e avanço precisos em aplicações como a indústria médica, laboratórios, tecnologia de impressão, entre outras. A porca ZB é composta por: - Uma porca de suporte - Um anel de fixação com mola de torção - Um disco de atrito - Um elemento axial.

• Folga axial mínima permanente
• Movimentos mais precisos
• Em roscas de passo rápido
• dryspin® Porcas com flange
• Direção da rosca: RH
• Material: iglidur® J

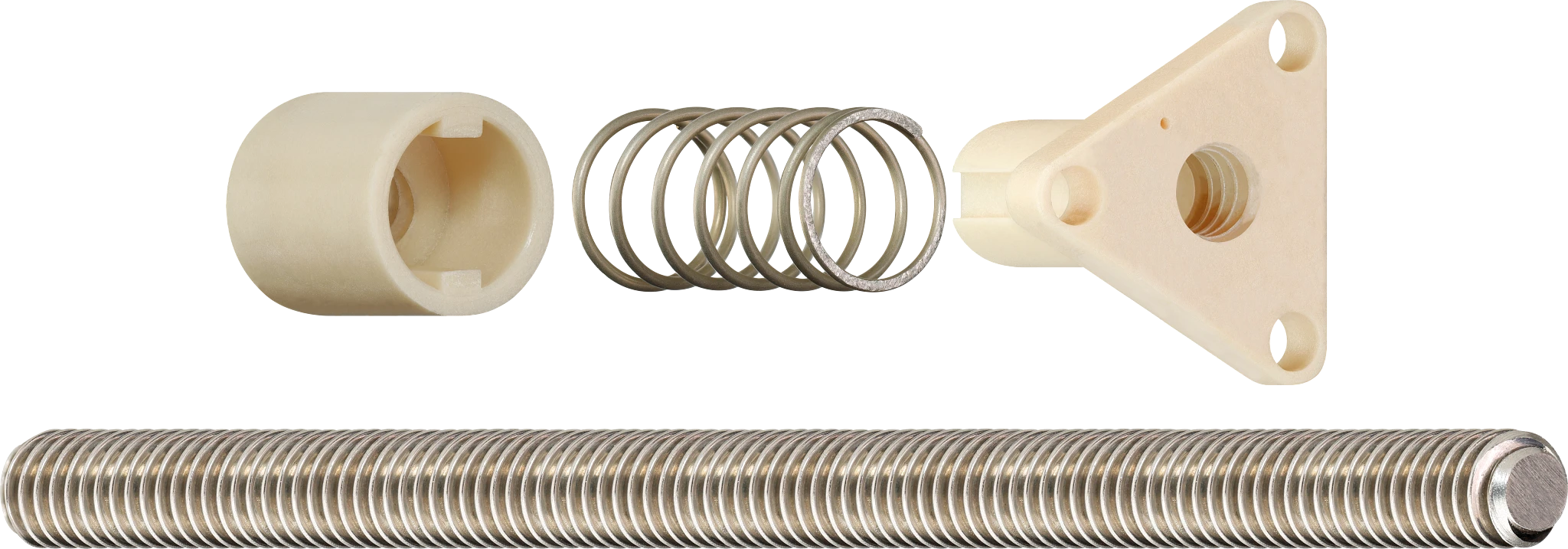

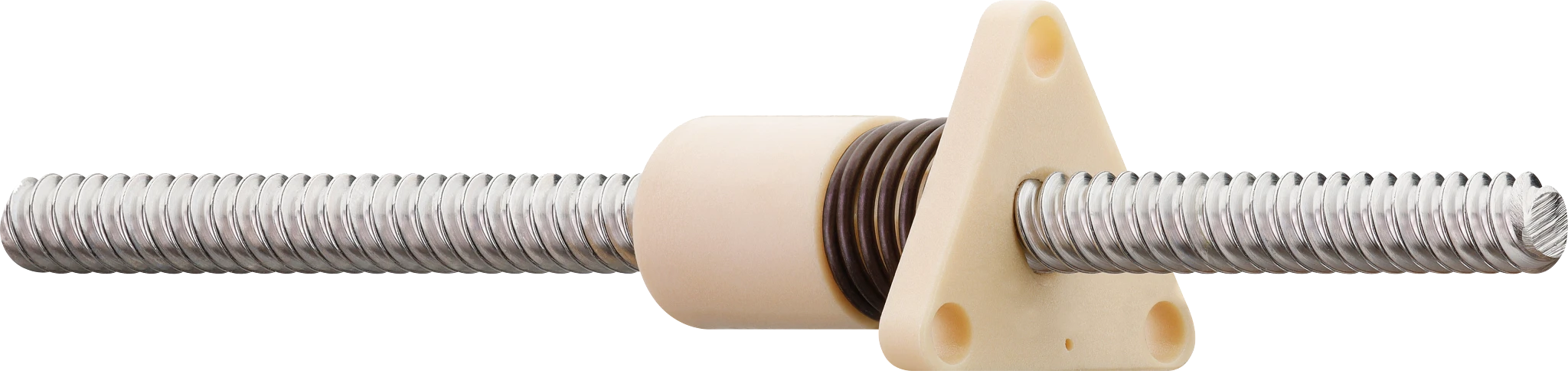

A porca com pré-carga

As porcas com pré-carga convencem com a folga axial mínima e a mais elevada precisão no posicionamento. É a alternativa económica às porcas sem folga na inversão e ideais para pequeno passo. Este é o comprovado princípio de pré-carga da SHT-PL. As aplicações comuns incluem impressoras 3D.

• Para roscas de passo rápido até um diâmetro de 6,35mm
• Porcas cilíndricas com flange
• Direção da rosca direita
• Material: iglidur® J

A porca com fuso

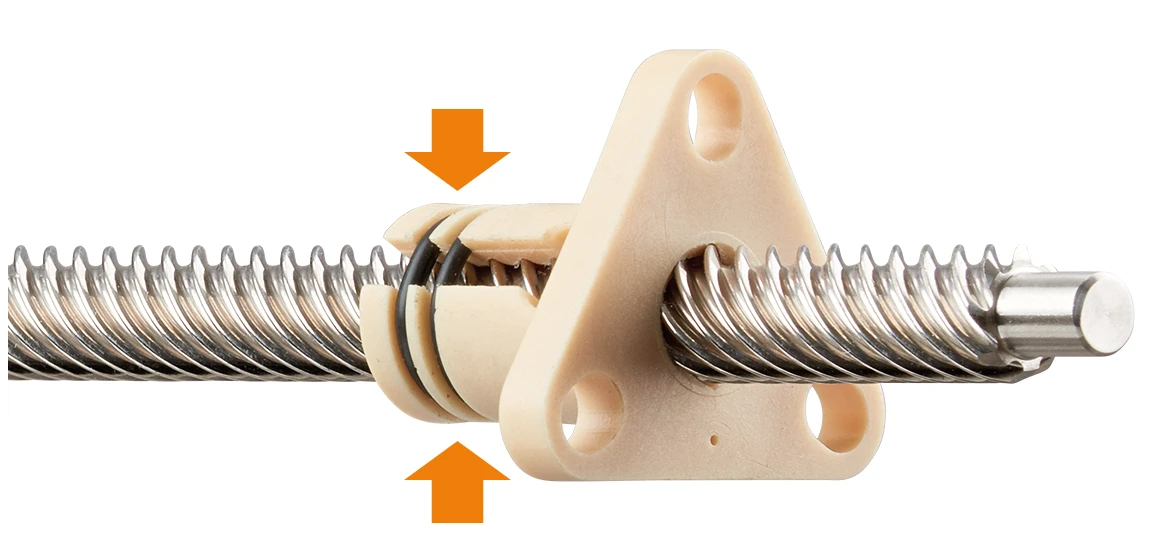

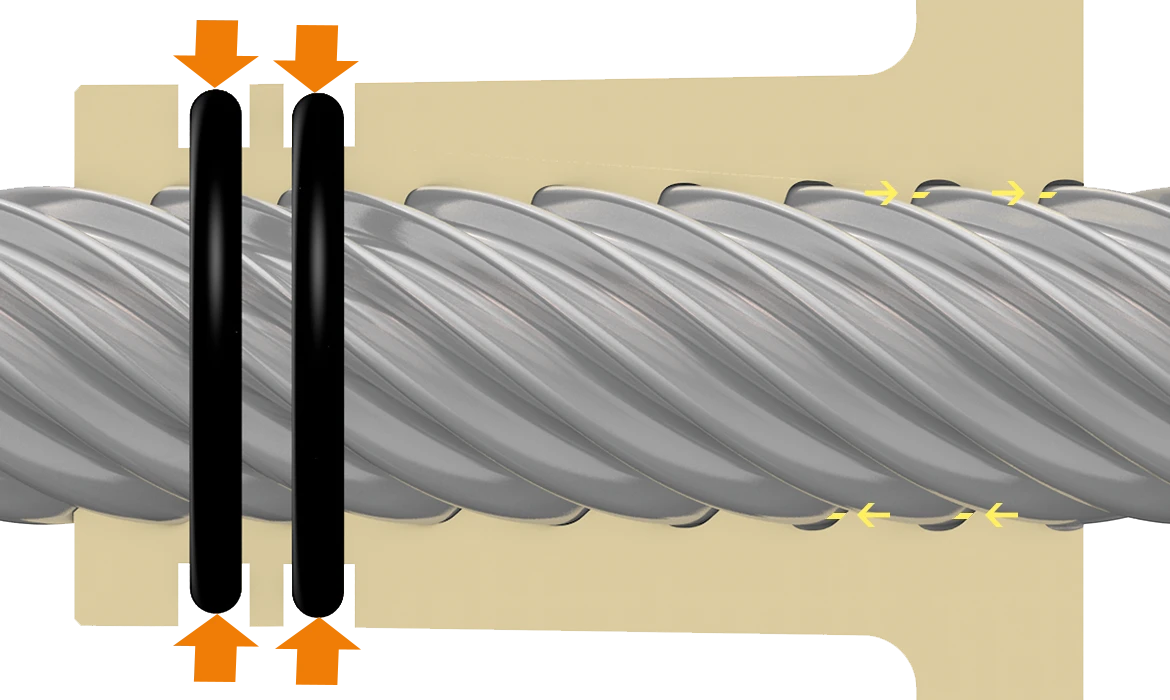

As nossas porcas LC estão equipadas com dois O-rings em elastómero. Contudo, com a ajuda da porca LC, neste caso, pode ser conseguida uma redução na folga. Os O-rings aplicam uma pré-carga radial circunferencial no sistema de rosca, ao pressionar os flancos da porca e as roscas do fuso. Isto assegura uma pré-carga axial e radial constante na porca. O funcionamento suave e económico são outras vantagens da porca LC.

• Folga axial reduzida devido à pré-carga da folga circunferencial
• Funcionamento muito silencioso devido à redução de possíveis vibrações
• Alternativa mais económica à porca sem folga
• Em fusos de passo rápido dryspin e rosca trapezoidal com diâmetro até 14mm
• porca com flange
• Direção da rosca: RH

Material: iglidur® J

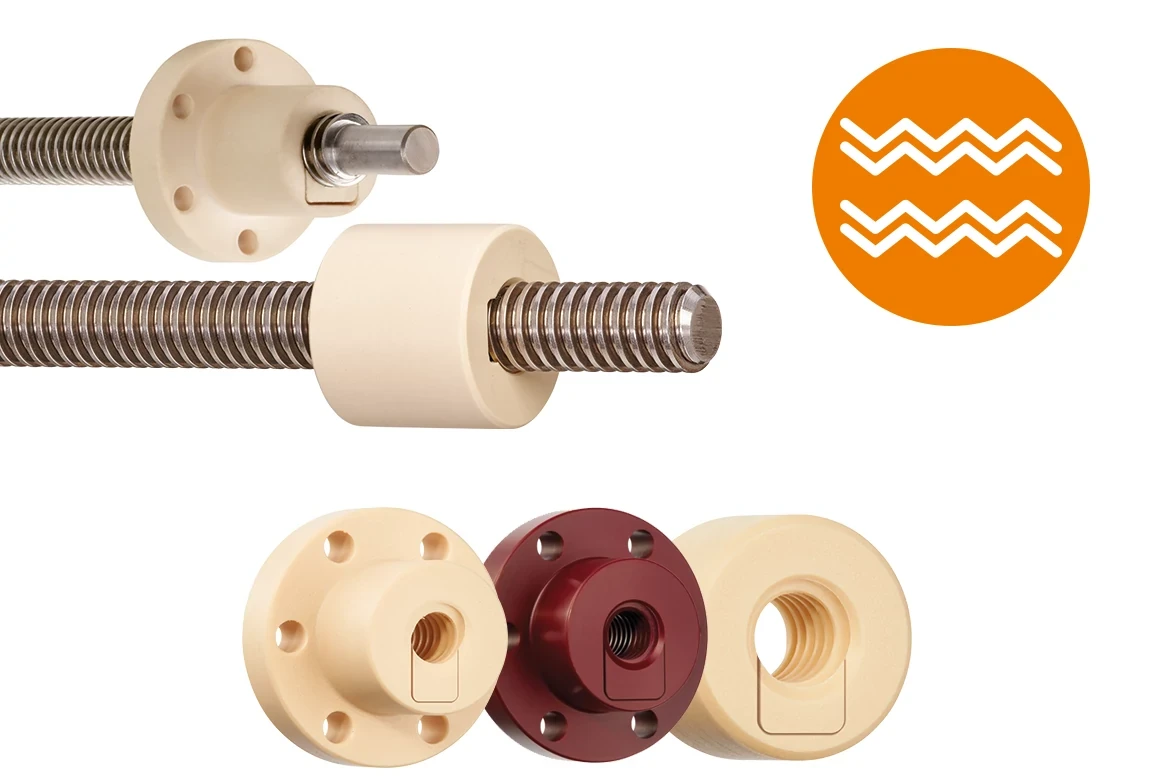

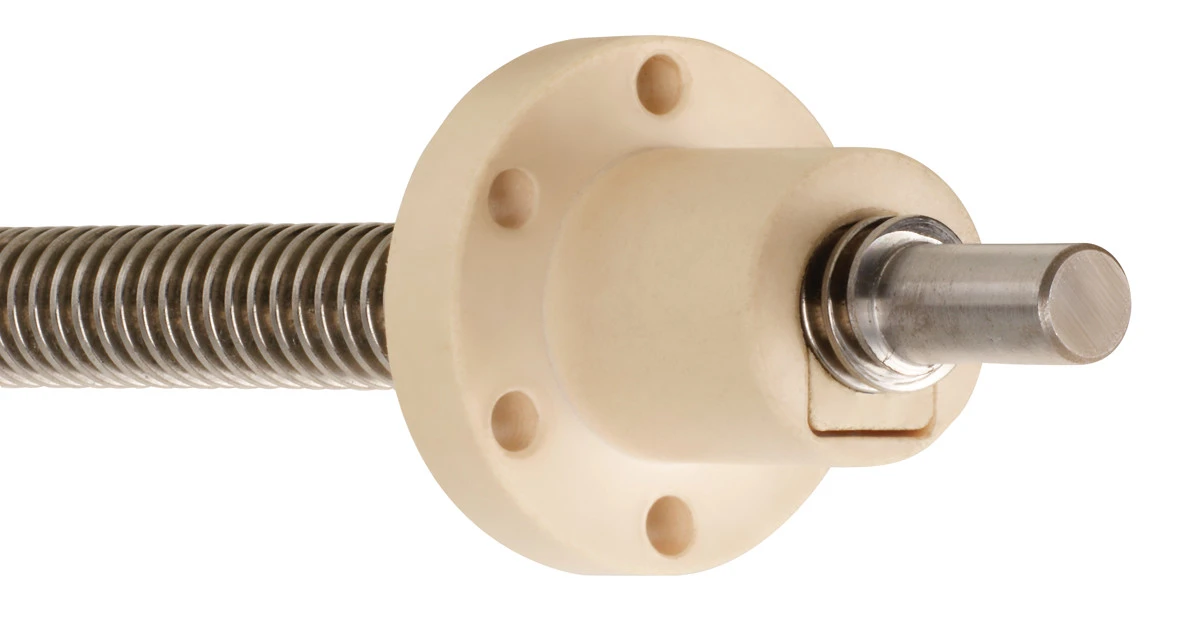

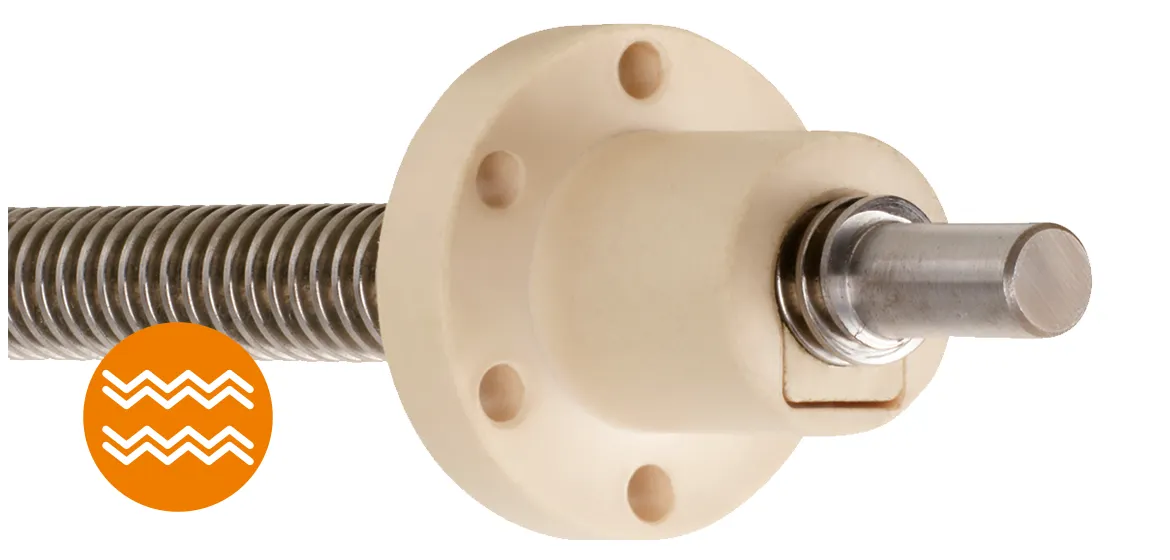

A porca sem folga

Os acionamentos por fuso podem, no geral, produzir ruído e vibrações. Em particular, fusos longos e grandes distâncias de curso podem causar vibrações induzidas pelo próprio movimento no sistema deslizamento. Graças às suas boas propriedades deslizantes, as porcas fabricadas com os materiais tribologicamente otimizados geram significativamente menos ruído do que as porcas em plásticos ou metais convencionais, como o bronze ou o latão.

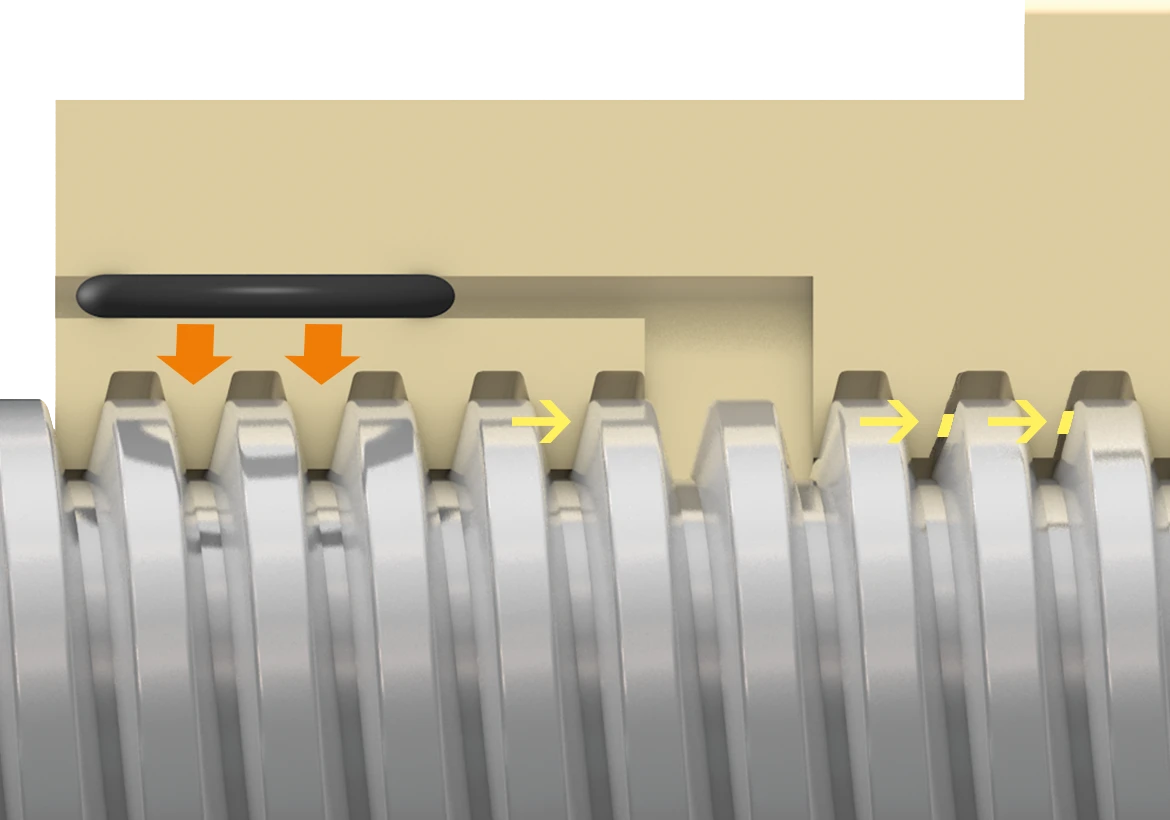

Para reduzir o ruído, um mecanismo de pré-carga é também uma medida eficaz, para além da escolha adequada do material. No caso da porca AB , um anel de elastómero aplica uma força sobre um elemento roscado em contacto com a rosca correspondente, que é pressionada contra o fuso. É importante que esta pré-carga não esteja presente em todo o comprimento. Isto assegura uma baixa folga axial apenas num pequeno intervalo. O princípio de funcionamento desta porca difere significativamente do da porca sem folga.

• Redução do ruído e das vibrações
• Para rosca trapezoidais com um diâmetro até 24mm
• Porcas cilíndricas e porcas com flange
• Direção da rosca: RH e LH
• Material: iglidur® J e iglidur® R
