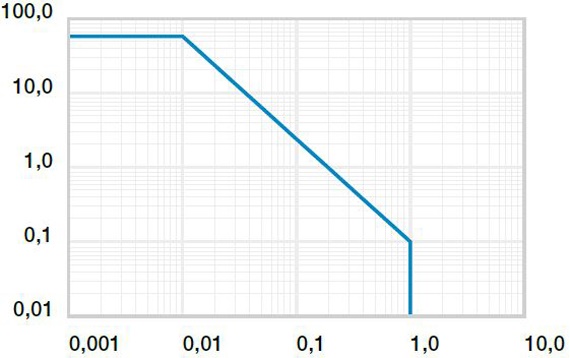

Dados técnicos iglidur® P230

Diagrama 02: pressão superficial máxima recomendada como função da temperatura (60 MPa a +20 °C)

X = temperatura [°C]
Y = carga [MPa]

Propriedades mecânicas

A força de compressão dos casquilhos deslizantes iglidur® P230 diminui com o aumento da temperatura. O diagrama 02 demonstra esta relação inversa. A pressão superficial máxima recomendada representa um parâmetro mecânico relativamente ao material. Não podem ser retiradas conclusões relativamente às propriedades tribológicas.

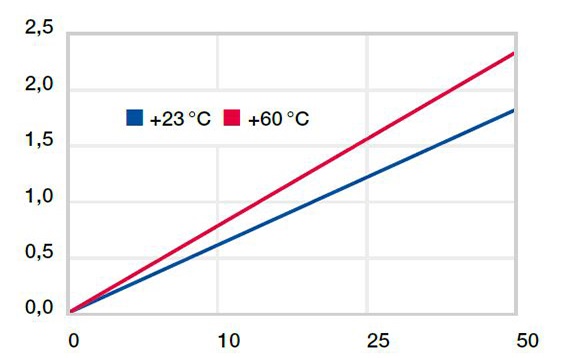

Diagrama 03: deformação com pressão e temperatura

X = carga [MPa]
Y = deformação [%]

O diagrama 03 apresenta a deformação elástica do iglidur® P230 como uma função da pressão radial. Na pressão superficial máxima recomendada de 60 MPa, a deformação à temperatura ambiente é inferior a 3%. Não é relevante a deformação plástica para este valor. No entanto, também depende do ciclo de funcionamento da carga.

Velocidade máxima de funcionamento

m/s	Rotativa	Oscilante	linear
Contínua	1,0	0,7	3,0
Exposição breve	2,0	1,4	4,0

Tabela 02: velocidades superficiais máximas

Velocidades superficiais permitidas

O P230 foi desenvolvido para velocidades superficiais baixas a médias. Durante um funcionamento contínuo, é permitida uma velocidade máxima de 1,0 m/s (em movimentos de rotação) ou de 3,0 m/s (em movimentos lineares). Os valores máximos apresentados na tabela 02 apenas podem ser atingidos a baixas pressões. Nas velocidades indicadas, o atrito pode provocar um aumento da temperatura até ao nível máximo da temperatura permitida em funcionamento contínuo. Contudo, na prática, este nível é raramente alcançado devido às diferentes condições da aplicação.

iglidur® P230	Temperatura de aplicação
Mínima	-30°C
Máxima em exposição prolongada	+110°C
Máxima, exposição breve	+180°C
Fixação axial adicional a partir de	+100°C

Tabela 03: limites de temperatura

Temperatura

Também, graças à temperatura máxima da aplicação de +110 °C em exposição prolongada, o iglidur® P230 é ideal para enorme variedade de aplicações. Se forem necessárias temperaturas ainda mais elevadas, estão disponíveis: o campeão de vendas iglidur® G (+130 °C) ou o novo iglidur® G1 standard (+180 °C). As temperaturas predominantes nos casquilhos também influenciam o desgaste. O desgaste aumenta com a subida da temperatura. Para temperaturas acima dos +100 °C, é necessária uma fixação adicional.

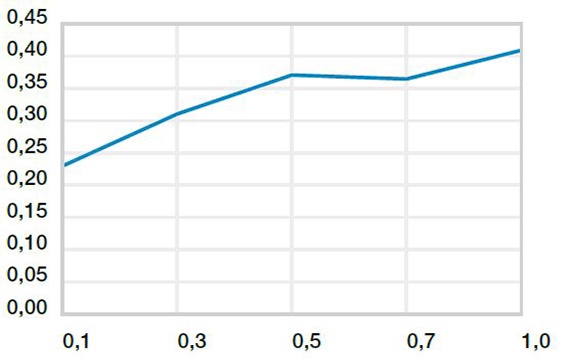

Diagrama 04: coeficiente de atrito como uma função da velocidade superficial, p = 1 MPa

X = velocidade superficial [m/s]
Y = coeficiente de atrito μ

Atrito e desgaste

Tal como na resistência ao desgaste, o coeficiente de atrito μ também muda consoante a carga (Diagrama 04).


iglidur® P230	A seco	Lubrificantes	Óleo	Água
C. de F. µ	0,13 - 0,32	0,09	0,04	0,04

Tabela 04: coeficiente de atrito no aço
(Ra = 1 μm, 50 HRC)

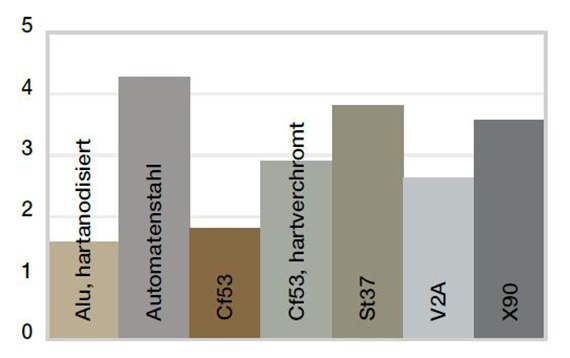

Diagrama 05: desgaste, aplicação rotativa com diferentes materiais de veio, pressão p = 1 MPa, v = 0,3 m/s

X = material de veio
Y = desgaste [μm/km]

materiais de veio

O diagrama 05 apresenta os resultados dos testes dos diferentes materiais do veio com casquilhos deslizantes de iglidur® P230. Para movimentos rotativos com uma carga radial de 1 MPa, o desgaste em todos os veios é ligeiro, com os tipos de veios "macios" a fornecerem os coeficientes de desgaste mas elevados. A comparação dos movimentos oscilantes e rotativos (diagrama 06) apresentam menos diferenças do que com outros materiais iglidur®. A limitação do iglidur® P230 a cargas reduzidas a médias torna-se evidente.

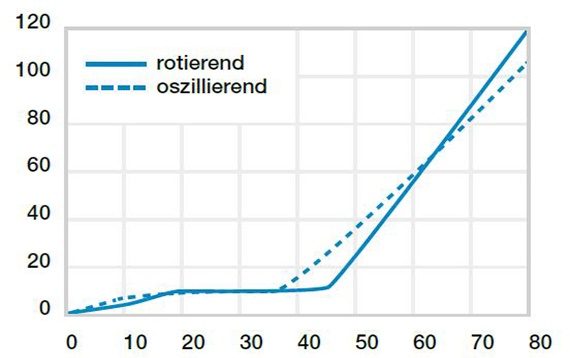

Diagrama 06: desgaste das aplicações oscilantes e rotativas com material de veio Cf53 endurecido e aço retificado, como função da carga

X = carga [MPa]
Y = desgaste [μm/km]

Substâncias químicas	Resistência
Álcool	+ até 0
Hidrocarbonetos	+
Massas lubrificantes, óleos sem aditivos	+
Combustíveis	+
Ácidos diluídos	+
Ácidos fortes	+
Alcalinos diluídos	+
Alcalinos fortes	+

+ resistente      0 resistência limitada      – não resistente

Todas as informações fornecidas à temperatura ambiente [+20 °C]
Tabela 04: resistência química

Absorção de humidade

A absorção de humidade dos casquilhos iglidur® P230 é de 0,1% do peso em condições climáticas normais. O limite de saturação em água é de 0,3% do peso. O menor valor de absorção da humidade está claramente abaixo dos valores do iglidur® M250 ou iglidur® G.

Resistência à radiação

Os casquilhos deslizantes fabricados em iglidur® P230 têm uma utilização limitada perante radiação radioativa. São resistentes até uma intensidade radioativa de 3 - 10² Gy.

Resistente a raios UV

Os casquilhos iglidur® P230 apresentam uma boa resistência a radiação UV.

Vácuo

Em vácuo, qualquer humidade existente é libertada como vapor. A utilização em ambientes de vácuo apenas é possível com casquilhos iglidur® P230 desumidificados.

Propriedades elétricas

Os casquilhos deslizantes iglidur® P são isoladores elétricos.

Resistência volumétrica específica	> 1012 Ωcm
resistência superficial	> 1011 Ω

Ø d1 [mm]	Alojamento H7 [mm]	Casquilho deslizante E10 [mm]	Veio h9 [mm]
a 3	+0,000 +0,010	+0,014 +0,054	-0,025 +0,000
> 3 até 6	+0,000 +0,012	+0,020 +0,068	-0,030 +0,000
> 6 até 10	+0,000 +0,015	+0,025 +0,083	-0,036 +0,000
> 10 até 18	+0,000 +0,018	+0,032 +0,102	-0,043 +0,000
> 18 até 30	+0,000 +0,021	+0,040 +0,124	-0,052 +0,000
> 30 até 50	+0,000 +0,025	+0,050 +0,150	-0,062 +0,000
> 50 até 80	+0,000 +0,030	+0,060 +0,180	-0,074 +0,000
> 80 até 120	+0,000 +0,035	+0,072 +0,212	-0,087 +0,000
> 120 até 180	+0,000 +0,040	+0,085 +0,245	-0,100 +0,000

Tabela 05: tolerâncias importantes para casquilhos deslizantes de acordo com a norma ISO 3547-1 após montagem à pressão



Tolerâncias de instalação

Os casquilhos deslizantes iglidur® P230 são casquilhos standard para veios com tolerância h (mínimo recomendado h9). Os casquilhos são concebidos para montagem à pressão num alojamento usinado com tolerância H7. Depois da instalação num alojamento com diâmetro nominal, o diâmetro interior ajusta-se automaticamente às tolerâncias E10. Em determinadas dimensões, a tolerância varia consoante a espessura da parede (consultar tabela de gama de produtos).
