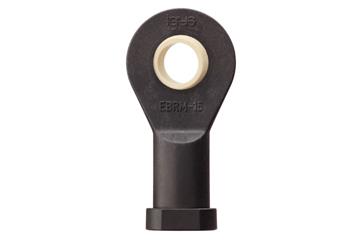

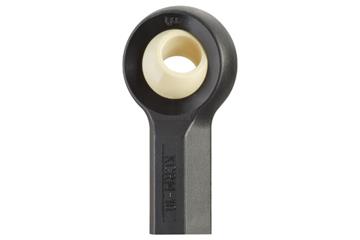

Terminal de rótula igubal® com rosca fêmea

Os terminais de rótula igubal® são resistentes à corrosão e podem ser usados sem problemas, mesmo em ambientes agressivos. Em ambientes húmidos ou molhados, são resistentes a ácidos e alcalinos fracos. É de salientar a sua resistência a poeiras e sujidade.

Alojamento fabricado em igumid G, um polímero reforçado com fibras longas, extremamente resistente a impactos. Adequado para temperaturas de -40 ° C a +90 ° C em funcionamento contínuo

Nas chumaceiras esféricas standard, a calota esférica é fabricada em material iglidur® W300, conhecido pelos mais baixos coeficientes de atrito durante o funcionamento a seco e o baixo efeito "stick-slip". Isto é especialmente importante para cargas baixas e movimentos muito lentos.

• Funcionamento a seco e isento de manutenção
• Extremamente económico
• Isento de lubrificação
• Rigidez elevada
• Durabilidade muito elevada com cargas variadas
• Compensação dos erros de desalinhamento
• Compensação das cargas nas extremidades
• Resistente a sujidade, poeiras e fibras
• Resistente à corrosão e aos químicos
• Pode ser usado em ambientes líquidos
• Elevado amortecimento de vibrações
• Adequado para movimentos de rotação, oscilação e lineares
• Calotas montadas com pouca folga nos alojamentos
• Muito leve

Áreas típicas de aplicação

• Fabrico de bicicletas
• Equipamentos de linha de produção
• Embalagens
• Plataformas petrolíferas

  Poderá encontrar muitas mais áreas de aplicação em Soluções industriais



Quando usar? Se quiser reduzir peso Para movimentos de rotação, oscilação e lineares Caso ocorram oscilações/vibrações de alta frequência Caso seja necessário funcionamento de baixo ruído Caso seja necessária uma peça com isolamento elétrico Caso seja necessária resistência à corrosão Em combinação com cilindros pneumáticos e amortecedores a gás Caso seja necessária resistência química Caso seja necessária elevada rigidez

Quando não usar? Caso as temperaturas sejam superiores a +90 °C Se forem necessárias velocidades de rotação superiores a 0,5 m/s Caso ocorram forças de tração e axiais muito elevadas Quando estão planeadas aplicações com cilindros hidráulicos Caso sejam necessários diâmetros superiores a 30 mm Utilize as nossas opções de filtro para encontrar o produto adequado

Tolerâncias
Os elementos do casquilho igubal® podem ser usados com diferentes tolerâncias de acordo com cada aplicação. Estes foram concebidos com uma grande folga na calota standard, permitindo um funcionamento mais seguro mesmo em velocidades periféricas elevadas. O furo da calota é produzido num intervalo de tolerância standard E10. Os veios também devem cumprir as tolerâncias h6 e h9 recomendadas. Verificar o diâmetro interior

Coeficientes de atrito e velocidade deslizante

Uma importante vantagem das chumaceiras esféricas igubal® isentas de manutenção é o facto de os movimentos rotativos e rápidos de um veio instalado ocorrerem diretamente na parte esférica fabricada com materiais iglidur®. A vantagem da combinação das calotas deslizantes em plástico com veios em aço é o facto de ser possível atingir velocidades elevadas, até mesmo no funcionamento a seco. Considerando as cargas radiais, a velocidade superficial máxima que pode ser atingida em rotação é de 0,5 m/s. Pelo contrário, os movimentos angulares das chumaceiras esféricas ocorrem no diâmetro exterior da calota esférica. As calotas igubal® não necessitam de manutenção e permitem movimentos lineares do veio.

Resistência química das rótulas e chumaceiras igubal®

Tanto a calota esférica fabricada em iglidur® W300 e o alojamento fabricado em igumid G são resistentes a substâncias alcalinas fracas, substâncias ácidas fracas e combustíveis, bem como a todos os tipos de lubrificantes. A absorção da humidade das calotas esféricas igubal® tem aproximadamente 1,3% do seu peso normal em ambientes normais. O limite de saturação após imersão em água é de 6,5%. Isto deve ser tido em consideração à luz das condições ambientais predominantes. Se for necessária uma menor absorção de humidade, vale a pena consultar os diversos materiais disponíveis para as calotas esféricas.

Resistência aos raios UV

A resistência à corrosão das rótulas e chumaceiras igubal® é ideal para aplicações no exterior. As rótulas e chumaceiras igubal® são permanentemente resistentes à radiação UV. Uma ligeira mudança de cor (coloração escura) da chumaceira esférica, devido à radiação UV e outros agentes atmosféricos, não afeta as propriedades mecânicas, elétricas ou térmicas.
