Série 2700 ESD

Pode realizar aqui a configuração individual do seu Sistema de Calha Articulada. As especificações e alterações introduzidas são registadas na lista de peças que se encontra localizada no fim da página.

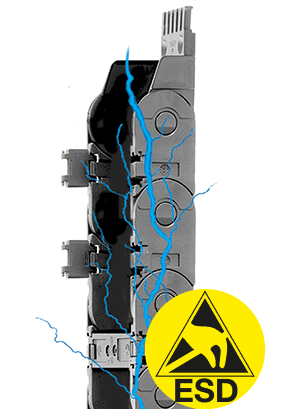

Calhas articuladas série 2700 ESD com abertura pelo raio exterior

A série E2/000 ESD é a quarta geração da igus® nestes tamanhos. Toda a experiência prática foi aplicada nesta série: facilidade e versatilidade na montagem aliada à robustez - elevada resistência, assim como um funcionamento mais silencioso, longa duração de vida dos cabos e uma vasta gama de opções de fixação. O design é consistente em todos os modelos E2/000. Trata-se de um produto standard, no qual fabricantes de máquinas em todo o mundo confiam.

Larguras interiores Bi disponíveis: 50 a 125 mm
Raios de curvatura disponíveis R: 63 a 150 mm
Passo: 56 mm/elo = 18 elos/m

Quando utilizar a série 2700 ESD

Abertura pelo raio exterior
É necessária uma fixação integrada na zona de união
Separação interior modular
Elevada duração de vida
Montagem simples

Quando não usar a série 2700 ESD

Se for necessária uma robustez máxima
sistema E4.1, série E4.32
Para aplicações muito simples
as easy chain®, E26
Calhas tapadas com pequenos raios de curvatura de 075
Calhas tapadas E2, série R58

Gama de produtos e medidas de instalação


No. de artigo :
Largura interior Bi [mm]:
Raio de curvatura R [mm]:
Percurso de deslocamento S [mm]:
Terminal fixo dM [mm]:
Comprimento da calha articulada^** [mm]:
Quantidade de elos da calha articulada :
Largura exterior Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
ΔCL [mm]:
H2 [mm]:
D2 :
K2 [mm]:
Hi [mm]:
Ha [mm]:
Peso por elo [g]:
Peso [kg/m]:
* A altura de segurança necessária é de HF = H + 35 mm (com 2 kg/m de peso adicional) e deve ser verificada em todos os tipos de aplicação. Entre em contacto connosco, se o seu espaço de instalação for particularmente reduzido.
** O comprimento calculado corresponde ao comprimento da calha articulada sem os terminais de fixação.

A=Ponto móvel, B=Ponto fixo
Passo: 56 mm
Elos por m: 18
Curso: S
Comprimento da calha = S/2 + K

Comprimento sem suporte

Comprimento sem suporte versus peso adicional
Eixo X: Comprimento sem suporte em m FLB/FLG
Eixo Y: Peso em kg/m
Eixo inferior: Curso S em m
FLB = Sem suporte com flecha admissível
FLG = Sem suporte com parte superior reta

Os gráficos dos comprimentos sem suporte são relativos a calhas articuladas standard no material igumid GLW. Os valores também são válidos para aplicações com calhas articuladas em material ESD. Se o respetivo comprimento máximo sem suporte exceder os 80%, deve se verificar se a calha articulada é adequada através de um teste prático.

Índice de preços:

Princípio de abertura :
Contacto personalizado

Exemplos de aplicação 3D-CAD Pedido de amostras e catálogos Configurador do sistema de calha articulada Cálculo da duração de vida Ficheiro PDF Questões a colocar ao especialista do produto

Projete com a igus®

6 larguras e 5 raios de curvatura

2 versões de terminais de fixação

Disponíveis diferentes opções com abraçadeiras de fixação

Ferramenta prática para abrir e fechar calhas articuladas da série E2/000

Parâmetros de construçãoMais informações relacionadas com a "aplicação sem suporte"

Parâmetros de construçãoMais informações relacionadas com a "aplicação deslizante"

Instruções de montagem

Outros tipos de instalação

Outros tipos de instalação

Suspenso máx. [m] 50

Vertical máx. [m] 3

lateral sem suporte máx. [m] 1

Longos percursos de deslocamento máx. [m] 120

Circular re-circulante

Fechar

Especificações técnicas

Especificações técnicas

Material elos da calha articulada igumid ESD

Temperatura mín. permitida [°C] -40

Temperatura máx. permitida [°C] 80

Velocidade máx. de deslizamento [m/s] 10

Aceleração máx. deslizante [m/s²] 50

Velocidade máx. FLG [m/s] 20

Aceleração máx. FLG [m/s²] 200

Velocidade máx. FLB [m/s] 3

Aceleração máx. FLB [m/s²] 6

Classe de inflamabilidade elos da esteira VDE 0304 IIC UL94 HB

Fechar

Instruções de instalação complementares

Declaração CE de conformidade

Fixadores

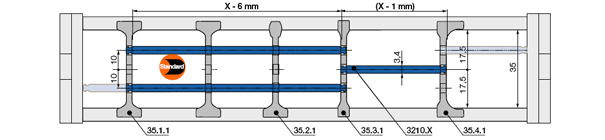

Configurar a separação interior e os cabos

Opção 1: standard

Gama de produtos

desmontado montado

por cada . elo da esteira

Utilize por favor o Configurador para a divisão do espaço interior e para a ocupação com cabos.

Chamada do configurador

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

Acessórios de montagem

KMA oscilantes

Aço

desmontado montado

Recomendados para aplicações sem suporte
Fixação com parafusos do lado exterior da secção da calha articulada
Para espaços de instalação reduzidos
Montagem universal com opções de fixação a toda a volta
Possível sobreposição
Também disponíveis com um lado oscilante (27001...3, 27001...4)

Não estão disponíveis suportes de montagem para a calha selecionada.

:

No. de artigo :

Dimensão A [mm]:

B [mm]:

Pç.   Adicionar à lista de peças

Online Services:

desmontado montado

Ligações rígidas

O mesmo conjunto de 2 peças para qualquer largura da calha articulada

Condutores elétricos

Possível fixação com parafusos do lado exterior da secção da calha

Não estão disponíveis suportes de montagem para a calha selecionada.

:

No. de artigo :

A [mm]:

B [mm]:

Pç.   Adicionar à lista de peças

Online Services:

Fixadores

Calhas-guia

Guia "básica", "super-alumínio"

Guia em "super-alumínio", "robusta"

Guias metálicas

1. Guia lateral, alumínio, 2 m

2. Barra deslizante, plástico, 2 m

3. Tiras de deslize laterais*, em plástico, 2 m

4. Base de suporte, alumínio

5. Perfil C, aço galvanizado

6x16N1}. Parafuso M6x16

7. Porca deslizante M6

8. Conector "básico", plástico

10. Perfil silenciador, borracha

*sem tiras de deslize a pedido

Guia em "super-alumínio" - Guias standard da igus®

A guia em "super-alumínio" constitui um sistema modular de guias para cursos longos (em que as calhas articuladas deslizam sobre si próprias). A guia em "super-alumínio" apresenta um desenho simples e económico e pode ser adequada para aplicações mais exigentes. O seu desenho universal faz dela a guia standard da igus®.

Várias opções de fixação com ligações, bases de suporte, conjuntos de união

Tiras de deslize laterais para proteção contra o desgaste em aplicações com altas velocidades

Resistentes à corrosão graças a alumínio resistente à água do mar

Montagem flexível - Fixação na estrutura, independentemente dos comprimentos do perfil e das ligações por pressão

Não está disponível uma guia para a calha selecionada.

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

Parâmetros de construçãoMais informações relacionadas com a "aplicação deslizante"

Excelentes valores de ruído e desgaste

Montagem modular, muito simples

1. Conjunto de união

2. Barra deslizante em plástico

3. Base de suporte

4. Tiras de deslize

5. Perfis C

1. Guia lateral, alumínio, 2 m

2. Barra deslizante, plástico, 2 m

3. Tiras de deslize laterais*, em plástico, 2 m

5. Perfil C, aço galvanizado

7. Porca deslizante M6

9. Conjunto de fixação para aplicações exigentes

10. Perfil silenciador, borracha

6x16N1}. Parafuso M6x16

*sem tiras de deslize a pedido

Guia em "super-alumínio" - Guias standard da igus®

A guia em "super-alumínio" constitui um sistema modular de guias para cursos longos (em que as calhas articuladas deslizam sobre si próprias). A guia em "super-alumínio" apresenta um desenho simples e económico e pode ser adequada para aplicações mais exigentes. O seu desenho universal faz dela a guia standard da igus®.

Várias opções de fixação com ligações, bases de suporte, conjuntos de união

Tiras de deslize laterais para proteção contra o desgaste em aplicações com altas velocidades

Resistentes à corrosão graças a alumínio resistente à água do mar

Montagem flexível - Fixação na estrutura, independentemente dos comprimentos do perfil e das ligações por pressão

Não está disponível uma guia para a calha selecionada.

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

Parâmetros de construçãoMais informações relacionadas com a "aplicação deslizante"

Excelentes valores de ruído e desgaste

Montagem modular, muito simples

1. Perfis em alumínio

2. Barra deslizante em plástico

3. Conjunto de fixação para aplicações exigentes

4. Tiras de deslize

5. Perfis C

6. Perfis silenciadores

1. Guia (azul)
2. Barra deslizante (preta)
3. Conjunto de instalação (vermelho)
4. Terminal individual sem perfil C
5. Comprimento da guia

As guias são utilizadas em aplicações, nas quais a parte superior da calha articulada desliza sobre a parte inferior. A utilização de guias metálicas da igus® requer os seguintes componentes. Guia sem barra deslizante art. n.º 95.30, guia com barra deslizante art. n.º 95.31 Conjunto de instalação art. n.º 95.50. XX
.XX indica o comprimento do perfil C, onde a guia será montada. O comprimento standard das secções das guias é de 2 m. O comprimento necessário da guia é determinado pelo comprimento do curso.

Não está disponível uma guia para a calha selecionada.

No. de artigo :

Dimensão A [mm]:

B [mm]:

C [mm]:

D [mm]:

E [mm]:

F [mm]:

G [mm]:

H [mm]:

Pç.   Adicionar à lista de peças

Online Services:

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

Parâmetros de construçãoMais informações relacionadas com a "aplicação deslizante"

+ Montagem fácil com os conjuntos de instalação
+ desenho de 2 peças - configuráveis à largura da calha
+ Muito robustas
+ económicas
+ vasta seleção

Guia sem barras deslizantes art. n.º 95.30, Guia com barras deslizantes art. n.º 95.31

Conjuntos de instalação, art. n.º 95.50. XX

Bandeja de suporte

Guia - Tipo 01

Para suporte da parte inferior - conjunto simples de guia modular, guia de peça única para a parte inferior da calha articulada. Á sua largura, altura e cor - disponibilizamos a calha articulada ideal, juntamente com um sistema de guia, pronta a instalar na sua máquina ou aplicação. Reduza o tempo de seleção e projeto.
Sistema completo, pronto a instalar
Evita dispendiosas adaptações personalizadas
Compatíveis com calhas articuladas de diversas larguras
Fácil instalação na sua máquina, em perfis ou em suportes de parede
Disponíveis em 2 tipos e 4 versões

Não está disponível um guia de suporte para a calha selecionada.

No. de artigo :

B Ra [mm]:

B Ri [mm]:

Pç.   Adicionar à lista de peças

Online Services:
