Série 2500 ESD

Pode realizar aqui a configuração individual do seu Sistema de Calha Articulada. As especificações e alterações introduzidas são registadas na lista de peças que se encontra localizada no fim da página.

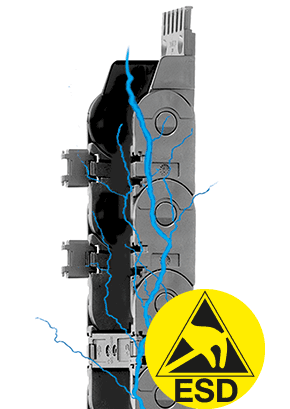

Calhas articuladas série 2500 ESD com abertura pelo raio exterior

A série E2/000 ESD é a quarta geração da igus® nestes tamanhos. Toda a experiência prática foi aplicada nesta série: facilidade e versatilidade na montagem aliada à robustez - elevada resistência, assim como um funcionamento mais silencioso, longa duração de vida dos cabos e uma vasta gama de opções de fixação. O design é consistente em todos os modelos E2/000. Trata-se de um produto standard, no qual fabricantes de máquinas em todo o mundo confiam.

Larguras interiores Bi disponíveis: 25 a 125 mm
Raios de curvatura disponíveis R: 55 a 175 mm
Passo: 46 mm por elo = 22 elos/m

Quando utilizar a série 2500 ESD

Abertura pelo raio exterior
É necessária uma fixação integrada na zona de união
Separação interior modular
Elevada duração de vida
Montagem simples

Quando não usar a série 2500 ESD

Quando é necessária a máxima robustez
Calhas articuladas sistema E4, série E4.21
Para aplicações muito simples
Calhas articuladas easy chain® série E200
Calhas tapadas com pequenos raios de curvatura 060, 075
Calhas tapadas E2 série R48

Gama de produtos e medidas de instalação


No. de artigo :
Largura interior Bi [mm]:
Raio de curvatura R [mm]:
Percurso de deslocamento S [mm]:
Terminal fixo dM [mm]:
Comprimento da calha articulada^** [mm]:
Quantidade de elos da calha articulada :
Largura exterior Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
ΔCL [mm]:
H2 [mm]:
D2 :
K2 [mm]:
Hi [mm]:
Ha [mm]:
Peso por elo [g]:
Peso [kg/m]:
* A altura livre necessária corresponde a HF = H + 25 mm (com carga de 1,5 kg/m); deve ser considerada em todos os tipos de aplicação. Para espaços de instalação muito reduzidos, por favor, entre em contacto connosco.
** O comprimento calculado corresponde ao comprimento da calha articulada sem os terminais de fixação.

A=Ponto móvel, B=Ponto fixo
Passo: 46 mm
Elos por m: 22
Curso: S
Comprimento da calha = S/2 + K

Comprimento sem suporte

Comprimento sem suporte versus peso adicional
Eixo X: Comprimento sem suporte em m FLB/FLG
Eixo Y: Peso em kg/m
Eixo inferior: Curso S em m
FLB = Sem suporte com flecha admissível
FLG = Sem suporte com parte superior reta

Os gráficos dos comprimentos sem suporte são relativos a calhas articuladas standard no material igumid GLW. Os valores também são válidos para aplicações com calhas articuladas em material ESD. Se o respetivo comprimento máximo sem suporte exceder os 80%, deve se verificar se a calha articulada é adequada através de um teste prático.

Índice de preços:

Princípio de abertura :
Contacto personalizado

Exemplos de aplicação 3D-CAD Pedido de amostras e catálogos Configurador do sistema de calha articulada Cálculo da duração de vida Ficheiro PDF Questões a colocar ao especialista do produto

Projete com a igus®

7 larguras e 5 raios de curvatura

2 versões de terminais de fixação

Parâmetros de construçãoMais informações relacionadas com a "aplicação sem suporte"

Parâmetros de construçãoMais informações relacionadas com a "aplicação deslizante"

Instruções de montagem

Outros tipos de instalação

Outros tipos de instalação

Suspenso máx. [m] 40

Vertical máx. [m] 3

lateral sem suporte máx. [m] 1

Longos percursos de deslocamento máx. [m] 100

Circular re-circulante

Fechar

Especificações técnicas

Especificações técnicas

Material elos da calha articulada igumid ESD

Temperatura mín. permitida [°C] -40

Temperatura máx. permitida [°C] 80

Velocidade máx. de deslizamento [m/s] 10

Aceleração máx. deslizante [m/s²] 50

Velocidade máx. FLG [m/s] 20

Aceleração máx. FLG [m/s²] 200

Velocidade máx. FLB [m/s] 3

Aceleração máx. FLB [m/s²] 6

Classe de inflamabilidade elos da esteira VDE 0304 IIC UL94 HB

Fechar

Instruções de instalação complementares

Declaração CE de conformidade

Fixadores

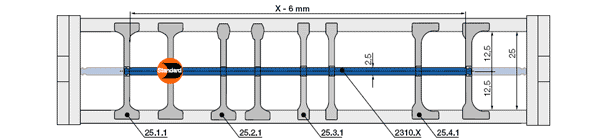

Configurar a separação interior e os cabos

Opção 1: standard

Gama de produtos

desmontado montado

por cada . elo da esteira

Utilize por favor o Configurador para a divisão do espaço interior e para a ocupação com cabos.

Chamada do configurador

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

Acessórios de montagem

KMA – oscilante

Aço

desmontado montado

Recomenda-se para aplicações sem suporte

Possibilidade de aparafusar do lado exterior da calha

Para pequenos espaços de instalação

Montagem universal com possibilidade de fixação "a toda a volta"

Pode-se empilhar

O pente de fixação pode ser colocado no KMA em 3 níveis de altura ajustáveis

Também disponíveis com um lado oscilante (25001...3, 25001...4)

Não estão disponíveis suportes de montagem para a calha selecionada.

No. de artigo :

Dimensão A [mm]:

B [mm]:

Número de dentes :

Pç.   Adicionar à lista de peças

Online Services:

Fixadores

desmontado montado

Para terminais oscilantes
O mesmo conjunto de 2 peças para qualquer largura da calha articulada
Condutores elétricos
Possível fixação com parafusos do lado exterior da secção da calha

Não estão disponíveis suportes de montagem para a calha selecionada.

:

No. de artigo :

A [mm]:

Pç.   Adicionar à lista de peças

Online Services:

Fixadores

Calhas-guia

Guia "básica", "super-alumínio"

Guia em "super-alumínio", "robusta"

Guias metálicas

1. Guia lateral, alumínio, 2 m

2. Barra deslizante, plástico, 2 m

3. Tiras de deslize laterais*, em plástico, 2 m

4. Base de suporte, alumínio

5. Perfil C, aço galvanizado

6x16N1}. Parafuso M6x16

7. Porca deslizante M6

8. Conector "básico", plástico

10. Perfil silenciador, borracha

*sem tiras de deslize a pedido

Guia em "super-alumínio" - Guias standard da igus®

A guia em "super-alumínio" constitui um sistema modular de guias para cursos longos (em que as calhas articuladas deslizam sobre si próprias). A guia em "super-alumínio" apresenta um desenho simples e económico e pode ser adequada para aplicações mais exigentes. O seu desenho universal faz dela a guia standard da igus®.

Várias opções de fixação com ligações, bases de suporte, conjuntos de união

Tiras de deslize laterais para proteção contra o desgaste em aplicações com altas velocidades

Resistentes à corrosão graças a alumínio resistente à água do mar

Montagem flexível - Fixação na estrutura, independentemente dos comprimentos do perfil e das ligações por pressão

Não está disponível uma guia para a calha selecionada.

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

Parâmetros de construçãoMais informações relacionadas com a "aplicação deslizante"

Excelentes valores de ruído e desgaste

Montagem modular, muito simples

1. Conjunto de união

2. Barra deslizante em plástico

3. Base de suporte

4. Tiras de deslize

5. Perfis C

1. Guia lateral, alumínio, 2 m

2. Barra deslizante, plástico, 2 m

3. Tiras de deslize laterais*, em plástico, 2 m

5. Perfil C, aço galvanizado

7. Porca deslizante M6

9. Conjunto de fixação para aplicações exigentes

10. Perfil silenciador, borracha

6x16N1}. Parafuso M6x16

*sem tiras de deslize a pedido

Guia em "super-alumínio" - Guias standard da igus®

A guia em "super-alumínio" constitui um sistema modular de guias para cursos longos (em que as calhas articuladas deslizam sobre si próprias). A guia em "super-alumínio" apresenta um desenho simples e económico e pode ser adequada para aplicações mais exigentes. O seu desenho universal faz dela a guia standard da igus®.

Várias opções de fixação com ligações, bases de suporte, conjuntos de união

Tiras de deslize laterais para proteção contra o desgaste em aplicações com altas velocidades

Resistentes à corrosão graças a alumínio resistente à água do mar

Montagem flexível - Fixação na estrutura, independentemente dos comprimentos do perfil e das ligações por pressão

Não está disponível uma guia para a calha selecionada.

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

Parâmetros de construçãoMais informações relacionadas com a "aplicação deslizante"

Excelentes valores de ruído e desgaste

Montagem modular, muito simples

1. Perfis em alumínio

2. Barra deslizante em plástico

3. Conjunto de fixação para aplicações exigentes

4. Tiras de deslize

5. Perfis C

6. Perfis silenciadores

1. Guia (azul)
2. Barra deslizante (preta)
3. Conjunto de instalação (vermelho)
4. Terminal individual sem perfil C
5. Comprimento da guia

As guias são utilizadas em aplicações, nas quais a parte superior da calha articulada desliza sobre a parte inferior. A utilização de guias metálicas da igus® requer os seguintes componentes. Guia sem barra deslizante art. n.º 92.30, guia com barra deslizante art. n.º 92.31 Conjunto de instalação art. n.º 92.50. XX
.XX indica o comprimento do perfil C, onde a guia será montada. O comprimento standard das secções das guias é de 2 m. O comprimento necessário da guia é determinado pelo comprimento do curso.

Não está disponível uma guia para a calha selecionada.

No. de artigo :

Dimensão A [mm]:

B [mm]:

C [mm]:

D [mm]:

E [mm]:

F [mm]:

G [mm]:

H [mm]:

Pç.   Adicionar à lista de peças

Online Services:

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

Parâmetros de construçãoMais informações relacionadas com a "aplicação deslizante"

+ Montagem fácil com os conjuntos de instalação
+ desenho de 2 peças - configuráveis à largura da calha
+ Muito robustas
+ económicas
+ vasta seleção

Guia sem barras deslizantes art. n.º 92.30, Guia com barras deslizantes art. n.º 92.31

Conjuntos de instalação, art. n.º 92.50. XX

Bandeja de suporte

Guia - Tipo 01

Para suporte da parte inferior - conjunto simples de guia modular, guia de peça única para a parte inferior da calha articulada. Á sua largura, altura e cor - disponibilizamos a calha articulada ideal, juntamente com um sistema de guia, pronta a instalar na sua máquina ou aplicação. Reduza o tempo de seleção e projeto.
Sistema completo, pronto a instalar
Evita dispendiosas adaptações personalizadas
Compatíveis com calhas articuladas de diversas larguras
Fácil instalação na sua máquina, em perfis ou em suportes de parede
Disponíveis em 2 tipos e 4 versões

Não está disponível um guia de suporte para a calha selecionada.

No. de artigo :

B Ra [mm]:

B Ri [mm]:

Pç.   Adicionar à lista de peças

Online Services:
