Série 1500 ESD

Pode realizar aqui a configuração individual do seu Sistema de Calha Articulada. As especificações e alterações introduzidas são registadas na lista de peças que se encontra localizada no fim da página.

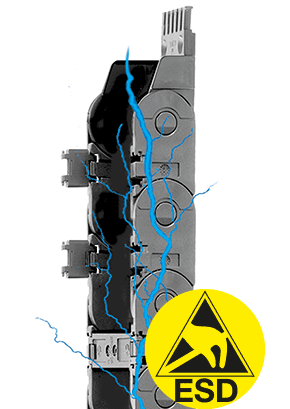

Calhas articuladas série 1500 ESD com abertura pelo raio exterior:

A série E2/000 ESD é a quarta geração da igus® nestes tamanhos. Toda a experiência prática foi aplicada nesta série: facilidade e versatilidade na montagem aliada à robustez - elevada resistência, assim como um funcionamento mais silencioso, longa duração de vida dos cabos e uma vasta gama de opções de fixação. O design é consistente em todos os modelos E2/000. Trata-se de um produto standard, no qual fabricantes de máquinas em todo o mundo confiam.

Larguras interiores Bi disponíveis: 15 a 80 mm
Raios de curvatura disponíveis R: 38 a 145 mm
Passo: 33,3 mm/elo = 30 elos/m

Quando utilizar a série 1500 ESD

Abertura pelo raio exterior de ambos os lados
Necessário elemento de fixação integrado no terminal
Elevada duração de vida
Fácil de montar
Produto standard com muitos acessórios

Quando não usar a série 1500 ESD

Para aplicações muito simples
Calhas articuladas easy chain® série E14

Gama de produtos e medidas de instalação


No. de artigo :
Largura interior Bi [mm]:
Raio de curvatura R [mm]:
Percurso de deslocamento S [mm]:
Terminal fixo dM [mm]:
Comprimento da calha articulada^** [mm]:
Quantidade de elos da calha articulada :
Largura exterior Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
ΔCL [mm]:
H2 [mm]:
D2 :
K2 [mm]:
Hi [mm]:
Ha [mm]:
Peso por elo [g]:
Peso [kg/m]:
* A altura da folga necessária é de HF = H + 25 mm (com peso adicional de 0,5 kg/m) que deve ser observada em todos os tipos de aplicações. Entre em contacto com a igus®, se o espaço for particularmente restrito
** O comprimento calculado corresponde ao comprimento da calha articulada sem os terminais de fixação.

Passo: 33,3 mm
Elos por m: 30
Comprimento da calha = S/2 + K
A1 = extremidade móvel
A2 = extremidade fixa

Comprimento sem suporte

Comprimento sem suporte versus peso adicional
Eixo X: Comprimento sem suporte em m FLB/FLG
Eixo Y: Peso em kg/m
Eixo inferior: Curso S em m
FLB = Sem suporte com flecha admissível
FLG = Sem suporte com parte superior reta

Os gráficos dos comprimentos sem suporte são relativos a calhas articuladas standard no material igumid GLW. Os valores também são válidos para aplicações com calhas articuladas em material ESD. Se o respetivo comprimento máximo sem suporte exceder os 80%, deve se verificar se a calha articulada é adequada através de um teste prático.

Índice de preços:

Princípio de abertura :
Contacto personalizado

Exemplos de aplicação 3D-CAD Pedido de amostras e catálogos Configurador do sistema de calha articulada Cálculo da duração de vida Ficheiro PDF Questões a colocar ao especialista do produto

Projete com a igus®

6 larguras e 6 raios de curvatura

Terminais de fixação metálicos para todas as larguras de calhas

Terminais de fixação com pente

Ferramenta prática para abrir e fechar calhas articuladas da série E2/000

Instruções de montagem

Outros tipos de instalação

Outros tipos de instalação

Suspenso máx. [m] 20

Vertical máx. [m] 2

lateral sem suporte máx. [m] 0.7

Longos percursos de deslocamento máx. [m] 75

Circular re-circulante

Fechar

Especificações técnicas

Especificações técnicas

Material elos da calha articulada igumid ESD

Temperatura mín. permitida [°C] -40

Temperatura máx. permitida [°C] 80

Velocidade máx. de deslizamento [m/s] 10

Aceleração máx. deslizante [m/s²] 50

Velocidade máx. FLG [m/s] 20

Aceleração máx. FLG [m/s²] 200

Velocidade máx. FLB [m/s] 3

Aceleração máx. FLB [m/s²] 6

Classe de inflamabilidade elos da esteira VDE 0304 IIC UL94 HB

Fechar

Instruções de instalação complementares

Declaração de conformidade CE

Instruções de instalação complementares

Declaração CE de conformidade

Fixadores

Configurar a separação interior e os cabos

Opção 1: standard

Gama de produtos

desmontado montado

por cada . elo da esteira

Utilize por favor o Configurador para a divisão do espaço interior e para a ocupação com cabos.

Chamada do configurador

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

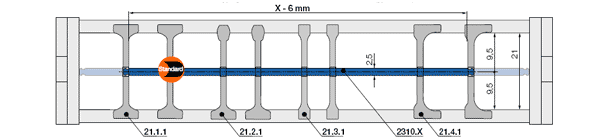

Opção 1: separadores standard ESD para todas as aplicações. Fornece uma força de retenção máxima e posicionamento seguro. Como standard os separadores são montados, normalmente, de 2 em 2 elos. Outros elementos de separação disponíveis a pedido.

Acessórios de montagem

Plástico - oscilantes, duas peças

Metálicos - rígidos

desmontado montado

Recomendado para aplicações deslizantes e sem suporte

Para pequenos espaços de instalação

Elemento de fixação com pente de encaixe

Ângulo de oscilação variável para fixação flexível.

Várias opções de fixação (oscilante) da calha articulada nas extremidades fixa e/ou móvel através das diferentes posições possíveis do terminal de fixação

Não estão disponíveis suportes de montagem para a calha selecionada.

:

No. de artigo :

Dimensão A [mm]:

B [mm]:

Número de dentes :

Pç.   Adicionar à lista de peças

Online Services:

Fixadores

desmontado montado

Para ligações rígidas

Conjunto similar (de 2 peças) para todas as larguras de calha

Condutor elétrico

Possibilidade de aparafusar do lado exterior da calha

Não estão disponíveis suportes de montagem para a calha selecionada.

:

No. de artigo :

A [mm]:

B [mm]:

C [mm]:

Pç.   Adicionar à lista de peças

Online Services:

Fixadores

Calhas-guia

Guia "básica", "super-alumínio"

1. Guia lateral, alumínio, 2 m

2. Barra deslizante, plástico, 2 m

3. Tiras de deslize laterais*, em plástico, 2 m

4. Base de suporte, alumínio

5. Perfil C, aço galvanizado

6x16N1}. Parafuso M6x16

7. Porca deslizante M6

8. Conector "básico", plástico

10. Perfil silenciador, borracha

*sem tiras de deslize a pedido

Guia em "super-alumínio" - Guias standard da igus®

A guia em "super-alumínio" constitui um sistema modular de guias para cursos longos (em que as calhas articuladas deslizam sobre si próprias). A guia em "super-alumínio" apresenta um desenho simples e económico e pode ser adequada para aplicações mais exigentes. O seu desenho universal faz dela a guia standard da igus®.

Várias opções de fixação com ligações, bases de suporte, conjuntos de união

Tiras de deslize laterais para proteção contra o desgaste em aplicações com altas velocidades

Resistentes à corrosão graças a alumínio resistente à água do mar

Montagem flexível - Fixação na estrutura, independentemente dos comprimentos do perfil e das ligações por pressão

Não está disponível uma guia para a calha selecionada.

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

No. de artigo :

Pç.   Adicionar à lista de peças

Online Services:

Parâmetros de construçãoMais informações relacionadas com a "aplicação deslizante"

Excelentes valores de ruído e desgaste

Montagem modular, muito simples

1. Conjunto de união

2. Barra deslizante em plástico

3. Base de suporte

4. Tiras de deslize

5. Perfis C

Lista de peças
