Série 09 ESD

Pode realizar aqui a configuração individual do seu Sistema de Calha Articulada. As especificações e alterações introduzidas são registadas na lista de peças que se encontra localizada no fim da página.

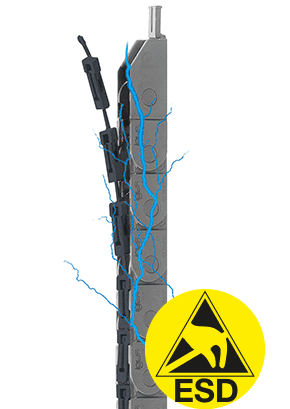

Calhas articuladas série 09 ESD com abertura por encaixe no raio exterior

As calhas articuladas com sistema tipo fecho de correr são práticas e eficazes. A função tipo fecho de correr reduz o tempo de montagem. O passo curto, o sistema de abertura tipo fecho de correr r e os elos robustos surpreendem com acelerações elevadas. A série com sistema de abertura tipo fecho de correr é uma das séries mais populares da igus® nos setores industriais exigentes.

Abertura e fecho das travessas fácil com o sistema tipo fecho de correr
A tampa pode ser separada e inserida em qualquer elo da calha articulada
Passo curto para baixo ruído, funcionamento silencioso
Elevada aceleração: 100 m/s2 e superior
Divisão interna possível

Larguras interiores Bi disponíveis: 16 a 50 mm
Raios de curvatura disponíveis R: 28, 38 e 48 mm
Passo: 20 mm por elo = 50 elos/m

Quando utilizar a série 09 ESD

Se é necessário um sistema rápido de abertura e fecho fácil
Quando é necessário um preenchimento fácil com fichas
Quando é necessário um funcionamento silencioso
Quando é necessário um design atrativo
Para elevadas acelerações e velocidades

Quando não usar a série 09 ESD

Quando é necessária uma solução mais económica e com abertura
Calhas articuladas E2 micro série B09
Quando é necessário um preenchimento com travessas com abertura.
Calhas articuladas easy chain® série E08
Quando é necessário uma calha tapada
utilizar a série R09 com sistema tipo fecho de correr

Gama de produtos e medidas de instalação


No. de artigo :
Largura interior Bi [mm]:
Raio de curvatura R [mm]:
Percurso de deslocamento S [mm]:
Terminal fixo dM [mm]:
Comprimento da calha articulada^** [mm]:
Quantidade de elos da calha articulada :
Largura exterior Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
Hi [mm]:
Ha [mm]:
Peso por elo [g]:
Peso [kg/m]:
* A altura de segurança necessária é de HF = H + 15 mm (com 0,3 kg/m de peso adicional) e deve ser verificada em todos os tipos de aplicação. Entre em contacto connosco, se o seu espaço de instalação for particularmente reduzido.
** O comprimento calculado corresponde ao comprimento da calha articulada sem os terminais de fixação.

A=Ponto móvel, B=Ponto fixo
Passo: 20 mm
Elos por m: 50
Curso: S
Comprimento da calha = S/2 + K

Comprimento sem suporte

Comprimento sem suporte versus peso adicional
Eixo X: Comprimento sem suporte em m FLB/FLG
Eixo Y: Peso em kg/m
Eixo inferior: Curso S em m
FLB = Sem suporte com flecha admissível
FLG = Sem suporte com parte superior reta

Os gráficos dos comprimentos sem suporte são relativos a calhas articuladas standard no material igumid GLW. Os valores também são válidos para aplicações com calhas articuladas em material ESD. Se o respetivo comprimento máximo sem suporte exceder os 80%, deve se verificar se a calha articulada é adequada através de um teste prático.

Índice de preços:

Princípio de abertura :

Contacto personalizado

Exemplos de aplicação 3D-CAD Pedido de amostras e catálogos Configurador do sistema de calha articulada Cálculo da duração de vida Ficheiro PDF Questões a colocar ao especialista do produto

Projete com a igus®

Terminais de fixação com e sem fixação

Abertura numa só tira

5 larguras e 3 raios de curvatura

Instruções de montagem

Outros tipos de instalação

Especificações técnicas

Instruções de instalação complementares

Declaração CE de conformidade

Fixadores

Configurar a separação interior e os cabos

Opção 1: standard

Gama de produtos


desmontado	montado
por cada . elo da esteira

Utilize por favor o Configurador para a divisão do espaço interior e para a ocupação com cabos.

Chamada do configurador


No. de artigo :

Pç. Adicionar à lista de peças

Online Services:

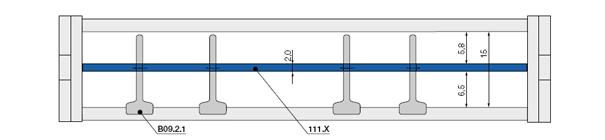

Separadores ESD standard
Para todas as aplicações. Os separadores são montados, normalmente, de 2 em 2 elos. Mais elementos de separação interior a pedido.

Acessórios de montagem

Plástico - oscilantes

desmontado	montado

080.06.12 – 080.20.12: apenas furos centrais
080.30.12 – 080.50.12: apenas furos exteriores

Terminal de fixação de peça única, base sólida

Resistente à corrosão

Pré-montado

Para aperto roscado em interior/exterior

Disponível com pentes de fixação

Não estão disponíveis suportes de montagem para a calha selecionada.


:
No. de artigo :
A [mm]:
B [mm]:
Número de dentes :

Lista de peças

Contacto personalizado

Termos Gerais para Negócios Imprimir Observações gerais Declaração de proteção de dados

Material elos da calha articulada	igumid ESD
Temperatura mín. permitida [°C]	-40
Temperatura máx. permitida [°C]	80
Velocidade máx. de deslizamento [m/s]	10
Aceleração máx. deslizante [m/s²]	50
Velocidade máx. FLG [m/s]	20
Aceleração máx. FLG [m/s²]	200
Velocidade máx. FLB [m/s]	3
Aceleração máx. FLB [m/s²]	6
Classe de inflamabilidade elos da esteira	VDE 0304 IIC UL94 HB

Suspenso máx. [m]	0
Vertical máx. [m]	0
Longos percursos de deslocamento máx. [m]	0
