Série E4.21 ESD

Pode realizar aqui a configuração individual do seu Sistema de Calha Articulada. As especificações e alterações introduzidas são registadas na lista de peças que se encontra localizada no fim da página.

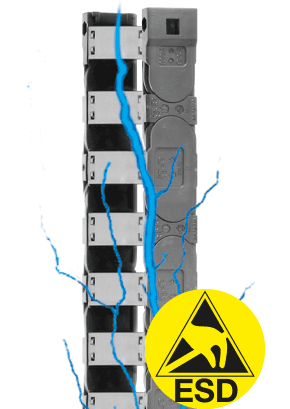

Calhas articuladas série E4.21 ESD com abertura de ambos os lados e travessas em todos os elos

O sistema E4.1 ESD combina todas as vantagens dos seus três antecessores e é o melhor sistema de calhas articuladas da igus®. A série E4.1, com as mesmas dimensões ou menores, é mais robusta do que as versões anteriores. Quase todos os acessórios adicionais e dimensões de montagem são idênticos. Com o sistema E4.1 da igus® pode aumentar ainda mais a duração de vida da sua aplicação e reduzir os custos.

Encaixe ranhurado para maior estabilidade lateral, elevada resistência ao corte em cursos longos e grandes comprimentos sem suporte
Adequadas para aplicações com montagem lateral
Travão para reduzir o ruído e silenciadores opcionais
Elos exteriores e interiores para uma montagem rápida, com ou sem pré-tensão

Largura interior Bi: de 30 a 70 mm
Raios de curvatura R: de 48 a 100 mm
Passo: 30.5 mm por elo = 33 elos/m
(1007 mm)

Quando utilizar a série E4.21 ESD

Quando é necessária uma calha articulada robusta com 21 mm de altura interior
Quando é necessária uma calha articulada robusta com 120 mm de altura interior
Para comprimento sem suporte até 2,5 m e peso adicional até 4,0 kg/m
Para cursos longos até 120 m
Também se adequa a aplicações verticais, suspensas e rotativas na lateral
Quando são necessárias várias opções e acessórios
Quando são necessárias travessas com bloqueio

Quando não usar a série E4.21 ESD

Quando é necessária uma calha extremamente silenciosa com pouca vibração
Série E4.21
Quando é necessária uma calha articulada em sala limpa (classe 1 da ISO)
Série E3.22
Quando é necessária, por razões económicas, uma calha articulada aberta/tapada com abertura de um dos lados
Série 1400 , série 1500 , série 1450 , série 1480

Série R117

série R118

Gama de produtos e medidas de instalação


No. de artigo :
Largura interior Bi [mm]:
Raio de curvatura R [mm]:
Percurso de deslocamento S [mm]:
Terminal fixo dM [mm]:
Comprimento da calha articulada^** [mm]:
Quantidade de elos da calha articulada :
Largura exterior Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
ΔCL [mm]:
H2 [mm]:
D2 :
K2 [mm]:
Hi [mm]:
Ha [mm]:
Peso por elo [g]:
Peso [kg/m]:
* A altura da folga necessária é de HF = H + 30 mm (com peso adicional de 1,5 kg/m) que deve ser observada em todos os tipos de aplicações. Entre em contacto com a igus®, se o espaço for particularmente restrito
** O comprimento calculado corresponde ao comprimento da calha articulada sem os terminais de fixação.

A1 = ponto móvel, A2 = extremidade fixa
Passo: 30.5 mm
Elos por m: 33 elos
Curso: S
Comprimento da calha = S/2 + K

Comprimento sem suporte

Comprimento sem suporte versus peso adicional
Eixo X: Comprimento sem suporte em m FLB/FLG
Eixo Y: Peso em kg/m
Eixo inferior: Curso S em m
FLB = Sem suporte com flecha admissível
FLG = Sem suporte com parte superior reta

Os gráficos dos comprimentos sem suporte são relativos a calhas articuladas standard no material igumid GLW. Os valores também são válidos para aplicações com calhas articuladas em material ESD. Se o respetivo comprimento máximo sem suporte exceder os 80%, deve se verificar se a calha articulada é adequada através de um teste prático.

Índice de preços:

Princípio de abertura :

Contacto personalizado

Exemplos de aplicação 3D-CAD Pedido de amostras e catálogos Configurador do sistema de calha articulada Cálculo da duração de vida Ficheiro PDF Questões a colocar ao especialista do produto

Projete com a igus®

Modelos silenciosos

Sistema de montagem integrado

5 larguras e 4 raios de curvatura

Ferramentas práticas para abrir e fechar calhas articuladas da série E4

Parâmetros de construçãoMais informações relacionadas com a "aplicação sem suporte"

Parâmetros de construçãoMais informações relacionadas com a "aplicação deslizante"

Instruções de montagem

Outros tipos de instalação

Especificações técnicas

Instruções de instalação complementares

Declaração CE de conformidade

Fixadores

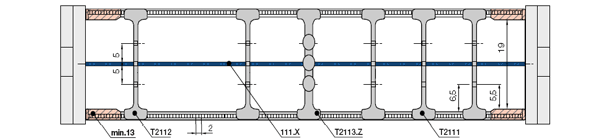

Configurar a separação interior e os cabos

Opção 1: standard

Gama de produtos


desmontado	montado
por cada . elo da esteira

Utilize por favor o Configurador para a divisão do espaço interior e para a ocupação com cabos.

Chamada do configurador


No. de artigo :

Pç. Adicionar à lista de peças

Online Services:

Opção 1: Separador standard ESD

Para todas as aplicações. Fornece uma força de retenção máxima e posicionamento seguro. Como standard os separadores são montados, normalmente, de 2 em 2 elos. Outros elementos de separação disponíveis a pedido.

Acessórios de montagem

Plástico - oscilantes

desmontado	montado

Standard – em plástico, oscilante de um lado

Recomendado para aplicações deslizantes e sem suporte

Terminal de fixação KMA com possibilidade de fixação por todos os lados

Para pequenos espaços de instalação

Possibilidade de fixação integrada

Ângulo de oscilação variável para fixação flexível.

Não estão disponíveis suportes de montagem para a calha selecionada.

No. de artigo :

Fixadores

Calhas-guia

Guia "básica", "super-alumínio"

1. Secção de guia, alumínio, 2 m

2. Barra deslizante, plástico, 2 m

3. Tiras deslizantes*, laterais, 2 m

4. Grampo interior, alumínio

5. Perfil C em aço galvanizado

6x16N1}. Parafuso M6x16

7. Porca deslizante M6

8. União "Básica" em plástico

*sem tiras deslizantes a pedido

Guia em "super-alumínio" - Guias standard da igus®

A guia em "super-alumínio" constitui um sistema modular de guias para cursos longos (em que as calhas articuladas deslizam sobre si próprias). A guia em "super-alumínio" apresenta um desenho simples e económico e pode ser adequada para aplicações mais exigentes. O seu desenho universal faz dela a guia standard da igus®.

Várias opções de fixação com ligações, bases de suporte, conjuntos de união
Tiras de deslize laterais para proteção contra o desgaste em aplicações com altas velocidades
Resistentes à corrosão graças a alumínio resistente à água do mar
Montagem flexível - Fixação na estrutura, independentemente dos comprimentos do perfil e das ligações por pressão

Não está disponível uma guia para a calha selecionada.


No. de artigo :

Pç. Adicionar à lista de peças

Online Services:


No. de artigo :

Pç. Adicionar à lista de peças

Online Services:


No. de artigo :

Pç. Adicionar à lista de peças

Online Services:


No. de artigo :

Pç. Adicionar à lista de peças

Online Services:

Parâmetros de construçãoMais informações relacionadas com a "aplicação deslizante"

Excelentes valores de ruído e desgaste
Montagem modular, muito simples

1. Conjunto de união

2. Barra deslizante em plástico

3. Base de suporte

4. Tiras de deslize

5. Perfis C

Bandeja de suporte

Guia - Tipo 01

Para suporte da parte inferior - conjunto simples de guia modular, guia de peça única para a parte inferior da calha articulada. Á sua largura, altura e cor - disponibilizamos a calha articulada ideal, juntamente com um sistema de guia, pronta a instalar na sua máquina ou aplicação. Reduza o tempo de seleção e projeto.

Sistema completo, pronto a instalar
Evita dispendiosas adaptações personalizadas
Compatíveis com calhas articuladas de diversas larguras
Fácil instalação na sua máquina, em perfis ou em suportes de parede
Disponíveis em 2 tipos e 4 versões

Não está disponível um guia de suporte para a calha selecionada.


No. de artigo :
B Ra [mm]:
B Ri [mm]:

Pç. Adicionar à lista de peças

Online Services:

Lista de peças

Contacto personalizado

Termos Gerais para Negócios Imprimir Observações gerais Declaração de proteção de dados

Suspenso máx. [m]	40
Vertical máx. [m]	3
lateral sem suporte máx. [m]	1
Longos percursos de deslocamento máx. [m]	120
Circular	re-circulante

Material elos da calha articulada	igumid ESD
Temperatura mín. permitida [°C]	-40
Temperatura máx. permitida [°C]	80
Velocidade máx. de deslizamento [m/s]	10
Aceleração máx. deslizante [m/s²]	50
Velocidade máx. FLG [m/s]	20
Aceleração máx. FLG [m/s²]	200
Velocidade máx. FLB [m/s]	3
Aceleração máx. FLB [m/s²]	6
Classe de inflamabilidade elos da esteira	VDE 0304 IIC UL94 HB
